與您探討串聯諧振的原理，分析串聯諧振現象的一些特點，探索串聯諧振現象的一些基本規律，讓您在應用中更自如地使用串聯諧振電源產品，分析一些現象在測試期間發生的。
串聯諧振的形成：
諧振是由R、L、C器件組成的電路在一定條件下發生的一種特殊現象。 首先分析一下R、L、C串聯電路發生諧振的條件和諧振時電路的特性。 圖1所示的R、L、C串聯電路，在余弦電流U作用下，其復阻抗為：

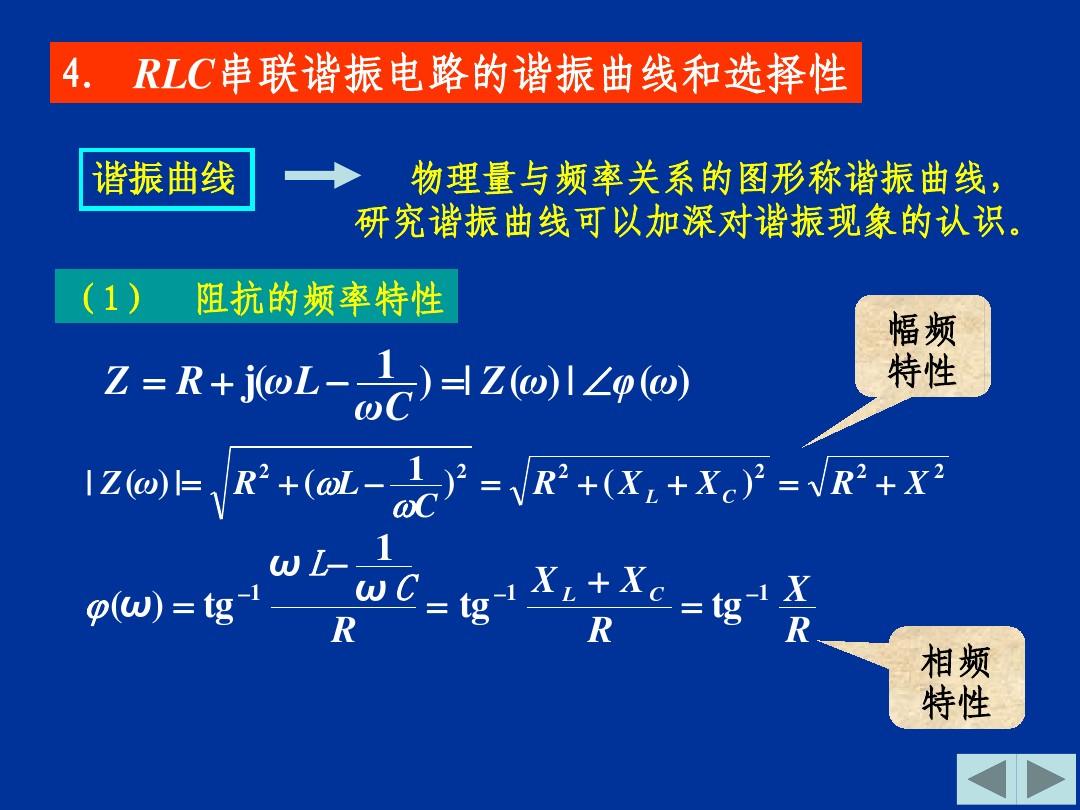

式中，電抗X=Xl-Xc是角頻率ω的函數，X隨ω變化的情況如圖2所示。當ω由零變為∞時，X由-∞變為+∞，當ω<ωo，X<0，電路為容性； 當ω>ωo，X>0時，電路呈感性； =ωo
此時電路阻抗Z(ωo)=R為純電阻。 電流和電壓同相，我們稱此時電路的工作狀態為諧振。 由于這些諧振發生在R、L、C串聯電路中，故又稱串聯諧振。 等式 1 是串聯電路諧振的條件。 從這個公式電容器串聯和并聯特點，可以得到諧振角頻率ωo如下：
共振頻率為
可見，串聯電路的諧振頻率是由電路本身的參數L和C決定的。 它與外界條件無關，故又稱電路的固有頻率。 當電源的頻率一定時，可以調整電路參數L或C，使電路的固有頻率與電源的頻率一致，從而發生諧振； 當電路的頻率一定時，可以改變電源的頻率，使其與電路的固有頻率一致。 發生共振。
串聯諧振電源在電力系統應用中的特點：
1、所需電源容量大大降低。 串聯諧振電源借助諧振檢波器和被測產品的電容諧振形成大電流和高壓。 在整個系統中，電源只需要提供系統中有功功耗的部分。 因此，測試所需的電源只是測試容量。 1/Q。
2、設備重量和體積大大減小。 在串聯諧振電源中，不僅省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且諧振勵磁電源只需要1/Q的試驗容量，大大降低了系統的重量和體積，通常是普通測試裝置的1/3-1/5。
3、改善輸出電流的波形。 諧振電源是一種諧振混頻電路，可以改善輸出電流的波形畸變，獲得良好的余弦波形，有效避免被測產品被紋波峰誤擊穿。
4、防止大的漏電電壓凍傷故障點。 在串聯諧振狀態下，當被試物絕緣薄弱點被擊穿時，電路立即失諧，回路電壓迅速升高到正常試驗電壓的1/Q。 然而，當采用并聯諧振或試驗變壓器法進行耐壓試驗時，擊穿電壓立即上升數十倍。 兩者相比，漏電壓與擊穿電壓相差數百倍。 因此，串聯諧振能有效發現絕緣薄弱環節，不用擔心因漏電電壓過大而凍傷故障點。
5、不會有任何恢復過流。 當測試產品發生故障時，由于失去諧振條件，大電流會立即消失，電弧會立即熄滅，電流恢復的恢復過程很長，很容易切斷電源再次達到閃光電流之前供應。 這些電流的恢復過程是能量積累的間歇振蕩過程，過程較長，不會出現恢復過流。
串聯諧振裝置是華鼎電源在多年工頻諧振升壓裝置研究、生產和試驗的基礎上設計的新一代諧振升壓裝置。 變頻諧振試驗是一種全新的高壓試驗方法。 借助檢波器和被測產品的電容實現串聯諧振，從而在被測產品上得到大電流和高電壓。 是當前大電流測試的一種新方式和時尚。 美國早已廣泛使用。 變頻諧振試驗適用于大容量大電流電容器試驗產品，如發電機、大型變壓器、GIS及高壓交聯電力電纜等，是交接和預防的現場試驗裝置測試。
諧振的定義：電容和電感器件的線性無源二端網絡中，端口電流和電壓以一定頻率的余弦激勵（達到穩態時）同相的現象。 諧振電路分為并聯諧振電路和串聯諧振電路。 這次我們主要討論串聯諧振電路的應用。
在電子設備中，往往需要完成在眾多不同頻率信號中只選擇某一頻率信號進行處理，同時濾除其他頻率信號的任務，如（廣播電視等）。 最常用的具有選頻功能的電路是諧振電路，所以諧振電路的功能之一就是選頻。
另外，變頻諧振試驗法主要用于電容值較大的容性電力設備的現場交流耐壓試驗，此類電力設備包括交聯聚乙烯絕緣聚氯乙烯護套電力電纜（XLPE）、全封閉高壓-電壓組合家電（GIS）、發電機轉子、大型變壓器、架空電力線、電力電容器等。這種效應主要是由于被測電容器兩端的電流是電源電流的Q倍在共振; 源的激勵功率僅為諧振時電容C上電功率容量的1/Q，Q越大，激勵功率越小。 基于以上兩個優點，串聯變頻諧振對電容測試產品進行交流耐壓測試已成為一種流行趨勢。
串聯諧振形成的條件
串聯諧振電路由電感線圈和電容器串聯組成。 其電路模型如下圖所示，其中R和L分別為線圈的內阻和電感，C為電容在角頻率下的電容量
在余弦電流w的作用下，該電路的復阻抗為：
式中，感抗XL=wl，容抗XC=1/wc，檢測X=XL-XC，阻抗角ΨZ=arctg（X/Z）都是傳感器角頻率ω的函數電源。 諧振時，U'S和I'同相，即ψ=0，所以電路諧振時，X=0電容器串聯和并聯特點，即XL=XC，wl=1/wc。
串聯諧振的頻率，電路的固有頻率
當電源的角頻率為w=w0（f=f0）時，電路發生串聯諧振。 由前面的多項式wl=1/wc可得：w0=或f0= 多項式說明，當RLC串聯電路發生諧振時，w0（或f0）僅取決于電路參數L和C，當L和C為常數，w0（或f0）也是突然確定的，所以w0（或f0）稱為電路的固有頻率。
對于給定的R、L、C串聯電路，當電源的角頻率等于電路的固有頻率時，電路發生諧振。 如果電源的頻率w一定，要使電路產生諧振，可以通過改變電路參數L或C來改變電路的固有頻率w0，使電路在w=w0時產生諧振。 調整L或C使電路產生諧振的過程稱為諧振。
通過形成共振條件的原因，可以看出形成共振的調整方法有兩種。
調節L或C使電路產生諧振。 電感器件與電容器件的關系為：L=L0=； C=C0=。 調整電源的頻率，使電源的輸出頻率等于電路的固有頻率：W=W0=。
可見，要使電路滿足諧振條件，可以通過改變L、C或f來實現。 諧振時，電路的復電阻Z=R+j[?L-(1/?C)]=R為純內阻，此時阻抗為最小值，阻抗角?=0 . 如果外加電流的有效值U與電路中的內阻R為固定值，則電路中電流的有效值在諧振時達到最大值I0=I(f0)=U/R。
串聯諧振具有以下特點：
(1)電壓與電流同相，電路為純阻性；
(2)阻抗最小，電壓最大。 由于諧振，檢測X=0，所以Z=R+jX=R，其值最小，電路中電壓I=U/R=I0最大；
(3)電感的端電流UL和電容的端電流UC大小相等，相位相反，相互補償，外加電流與內阻上的電流平衡，即UR =Ui;
(4) 電感器或電容器的端電流可能大大超過施加電流。 電感或電容的端電流與外電流之比為串聯諧振電路的質數Q：
FM系列諧振耐壓試驗裝置是北京華鼎電力設備有限公司生產的經典配置，由于配置電流可達108kV，高壓電壓可達4A，該裝置可完成所有交流耐壓試驗35KV變配電廠設備。 也兼容10KV變配電廠所有電力設備的預防性試驗。 變配電廠產品有：35kV高壓電纜、高壓開關、避雷器、母線管、絕緣子、互感器、電力變壓器等（以上電力產品均可為35kV或10kV ). 該裝置采用優質配件制造。 檢波器經過惡劣環境老化測試，可從3米高處跌落無損。 內部灌注高壓絕緣固體油脂，外部采用鋼化玻璃鋼，可適應不同環境、氣候條件和海拔高度。 是各35kV變配電廠、10kV變配電廠必備的高壓預防性試驗設備。
二、測試參數（供參考）
1.35KV/電纜1000m，電容≤0.095μF，測試頻率30-300Hz，測試電流52KV。
2.10KV/電纜2000m，電容≤0.74μF，測試頻率30-300Hz，測試電流22KV。
3、35KV開關、絕緣子、母線交流耐壓試驗，試驗頻率30-300Hz，試驗電流不超過100KV。
4、10KV開關、絕緣子、母線交流耐壓試驗，試驗頻率30-300Hz，試驗電流不超過42KV。
5.35KV變壓器交流耐壓測試，電容≤0.02μF，測試頻率30-300Hz，測試電流68KV。
6、10KV變壓器交流耐壓試驗，試驗頻率30-300Hz，試驗電流28KV
.3. 工作環境（檢波器下禁止有地網或鐵板、鐵網等金屬物，否則易燒毀檢波器）
1、環境溫度：-150C-450C；
2、相對溫度：≤90%RH；
3、海拔高度：≤2500米；
