MOS管怎樣并聯使用？

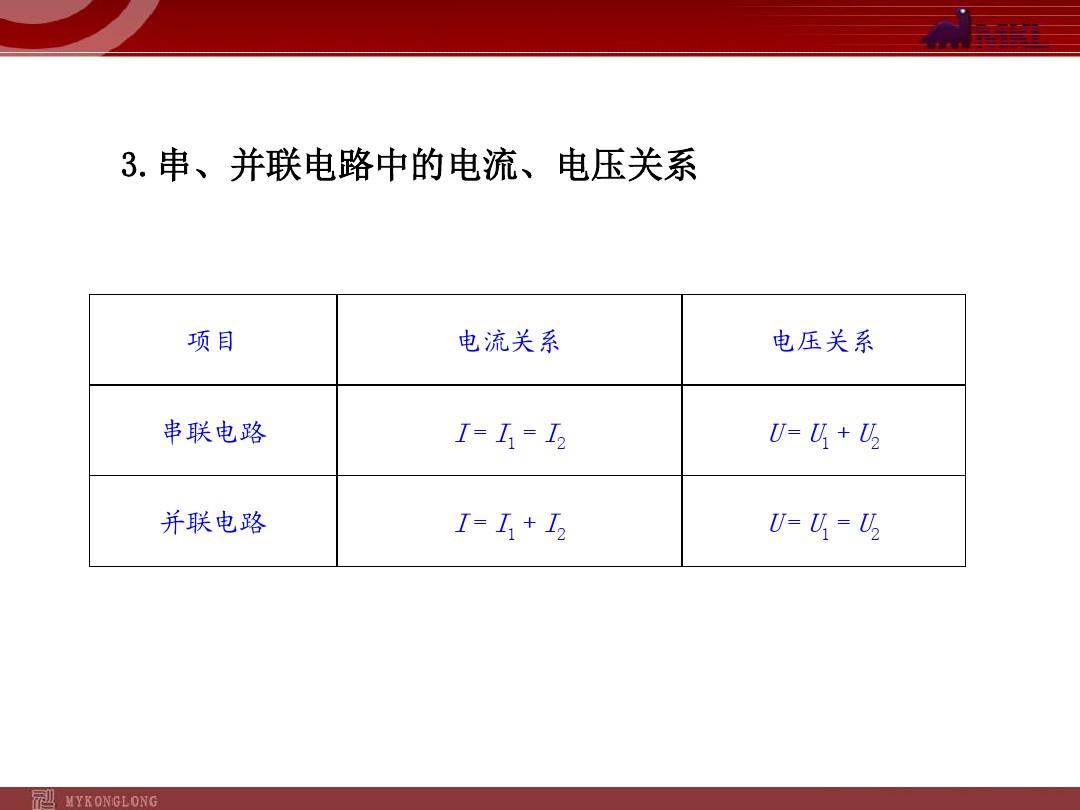

并聯是器件之間的一種聯接形式，其特征是將2個同類或不同類的器件、器件等首總理接，同時尾尾亦相連的一種聯接形式。一般是拿來指電路中電子器件的聯接形式，即并聯電路。
MOS管并聯電路圖
MOS管并聯工作原理
在圖1中，采用對每位并聯的MOS管單獨實限流技術來限制流過每位MOS管的電壓。
具體方式如下：
在每位MOS管串聯作電壓測量用的取樣內阻（圖中的RlO、Rll、R12），實時對流過每位MOS管的電壓進行檢測。3路分流器的采集訊號均送入4比較器。
LM339，作為判別是否過流的根據：只要流過任何一個MOS管的電壓超過對其所限定的電壓保護值，則控制回路根據送出的過流保護訊號馬上限制驅動脈沖的開度，保證當前流過每位MOS管的電壓不超過所限定的電保護值。
在圖1中，假如在PWNin驅動脈沖加入后，假設MOS1先開通，MOS2、MOS3暫時未開通，則電壓只能先流過MOS1，但是電壓被限制在其限制值以內；
接著MOS2又開通，則部份原本流過MOS1的電壓會被分流到MOS2，必然導致流過MOS1的電壓大于其限制值，于是過流訊號消失，PWNin驅動脈沖開度加強，直到電壓重新抵達MOS1或MOS2的電壓限制點后，PWNin驅動脈沖就會停止降低。
之后MOS3導通的又重復上述的電壓分配過程，直到抵達新的電壓平衡。同理，可剖析MOS管任何時刻單個或多個導通時電壓的自行分配過程。
MOS管并聯注意事項
1、飽和壓降VDs或?qū)≧DSon：
對所有并聯的MOS管而言mos管串聯和并聯區別，導通時其管壓降是相同的，其結果必然是飽和電流小的MOS管先流過較大的電壓，隨著結溫的下降，管壓降逐步減小，則流過管壓降大的MOS管的電壓又會逐步減小，進而減少管壓降小的MOS管的工作壓力。
因而，從原理上講，因?yàn)镹溝道功率型MOS管的飽和壓降VDs或?qū)▋?nèi)阻RDSon具有正的氣溫特點，是很適宜并聯的。
2、開啟電流VGS（th）：
在同一驅動脈沖作用下，開啟電流VGS（th）的不同，會導致MOS管的開通時刻不同，因而會造成先開通的MOS管首先流過整個回路的電壓，假如此時電壓偏大，不加以限制，則對MOS管的安全工作導致恐嚇；
3、開通、關斷延后時間Td（on）、td（off）；開通上升、關斷增長時間tr、tf：
同樣，在同一驅動脈沖作用下，td（on）、td（off）、tr、tf的不同，也會導致MOS管的開通／關斷時刻不同，因而會造成先開通／后關斷的MOS管流過整個回路的電壓，假如此時電壓偏大，不加以限制，則同樣對MOS管的安全工作導致恐嚇。
4、驅動極回路的驅動輸入內阻、等效輸入電容、等效輸入電感等，均會導致造成MOS管的開通／關斷時刻不同。
綜上所述mos管串聯和并聯區別，可以看出，只要保證無論在開通、關斷、導通的過程流過MOS管的電壓均使MOS管工作在安全工作區內，則MOS管的安全工作得到保障。
