實物圖與電路圖的相互轉換是小學數學基本技能之一，許多朋友在解決這種問題時很容易出現錯誤。下邊介紹兩種方式，幫助朋友們把握方式，正確解題。
方式一：先干后支法
1.先用電路器件符號根據實物圖將支路上的器件順次聯接上去；
2.畫出分點和合點，實物圖有幾條大道就畫出幾條分支；
3.在大道上填寫器件。
口訣記憶：支路器件順次連，找到分點和合點，分清大道有幾條，器件補在大道上。
例1按照圖1所示實物圖畫出電路圖。
解析：（1）從實物圖中可以看出，兩只燈泡并聯，支路中只有電源和開關K，據此畫出圖2甲。
（2）確定開關和小燈泡位置：開關K1控制L1大道，開關K2控制L2大道。將各電路器件符號填寫在圖2甲中的大道上，如圖2乙所示。
答案：如圖2乙所示。
技巧二：先通后補法
1.在實物圖中任選一條大道，并用電路圖符號將這個大道的器件與支路的器件聯接好；
2.再找出電路中電流的分支點；
3.將回路以外的器件用電路圖符號聯接在兩點之間。
口訣記憶：先找路，后連圖物理電路圖的技巧，再補漏。

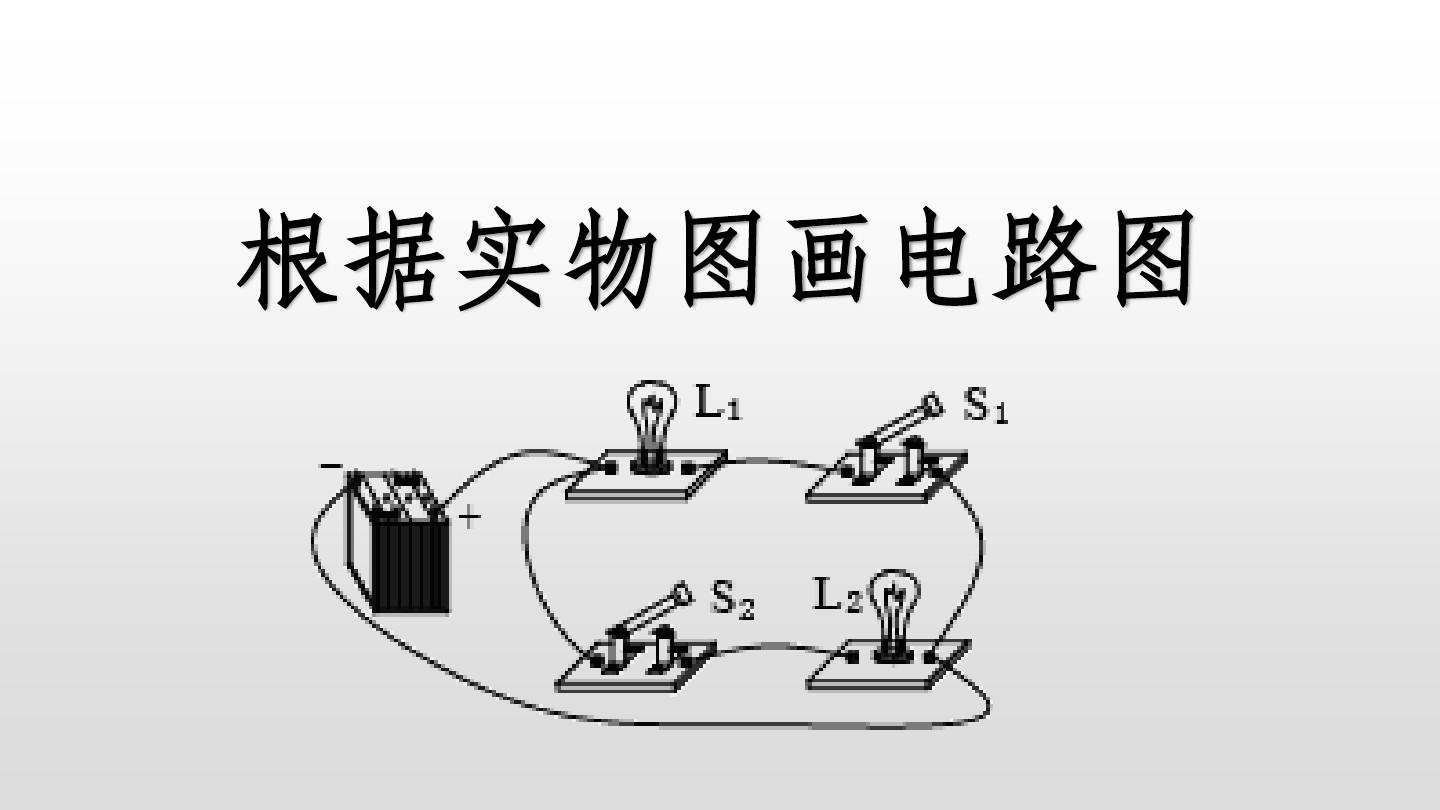

例2畫出圖3所示實物電路的電路圖。
解析：（1）先分清楚電壓從負極到正極有幾條路：依照該實物圖可知，它的支路是從負極到開關S，分點在A處，合點在B處，大道一是從用家電L1到開關S1，大道二是從用家電L2到開關S2，據此可分別寫出兩條大道的電壓方向：+→S→L1→S1→-和+→S→L2→S2→-；
（2）先根據+→S→L1→S1→-把電路器件符號擺放好并聯接上去，如圖4甲所示；
（3）再根據+→S→L2→S2→-把L2和S2補畫在A、B兩點間物理電路圖的技巧，如圖4乙所示。
答案：如圖4乙所示。
注意事項：按照實物圖畫電路圖時要用規定的電路符號取代實物，根據實物的聯接形式畫出規范的電路圖。畫電路圖時要注意：
（1）電路圖中各器件擺放的位置盡量與實物圖中各器件位置相對應，這樣易于檢測；
（2）各電路器件擺放的位置要均勻、美觀，不能畫在轉角、三岔口或十字交叉口；
（3）交叉聯接的導線，一定要在聯接處畫一個“黑點。
