繪制電路圖的主題類型
1、看實物，畫出電路圖。
2.確定各個設備的位置，然后畫圖。
3.看圖并連接設備畫圖。
4、根據要求設計電路。
5.找出錯誤的電路并畫出正確的電路圖。 一般來說，考試時都會用到以上四種圖片，下面詳細講解它們的繪制方法。
看實物畫電路圖

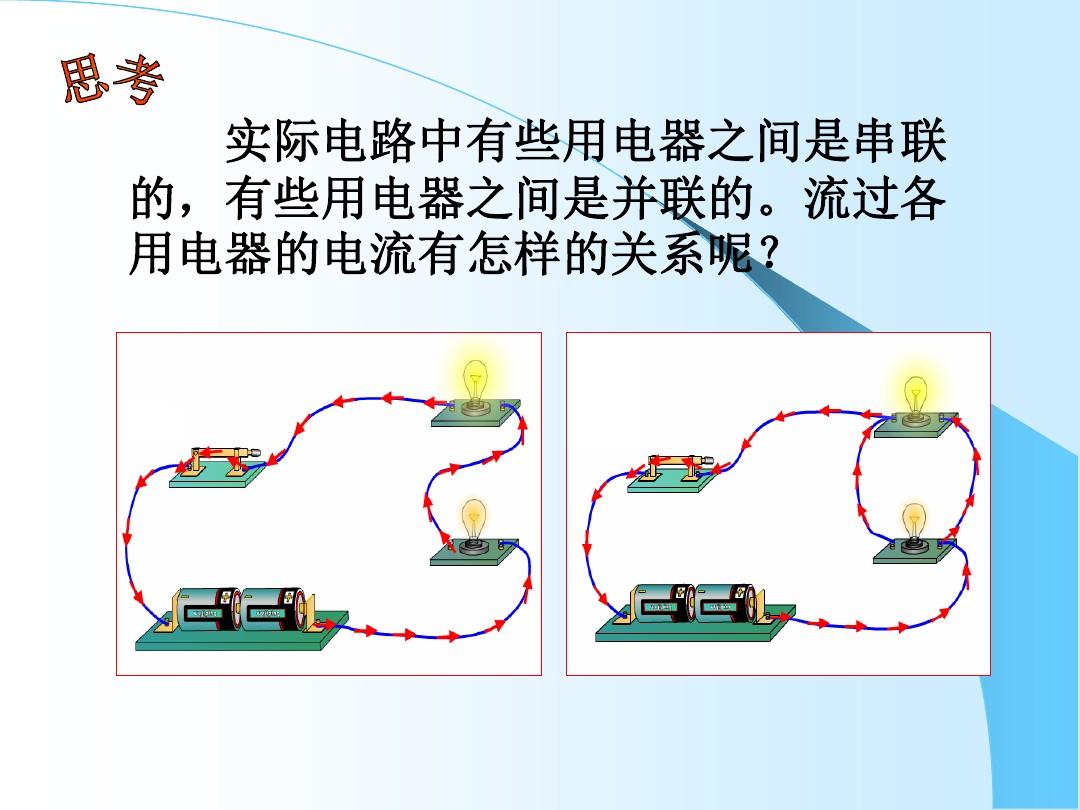

關鍵是看圖。 如果看不懂圖表，就很難做出好的圖表。 高考有內部規定。 不需要混合繪制，所以你心里應該明白，物理圖中實際上只有兩種電路，一種是串聯，一種是并聯，而且串聯電路非常容易識別。 首先找到電源的負極，用筆尖沿著電壓方向依次前進，直到電源的正極。
明確設備位置后畫圖
順序是：先畫電池組，按照器件的排列順序畫圖，橫向縱向，邊角處不要有器件。 如果有電流表，則必須準確確定它正在測量電路的哪一部分。 電流表和被測電路的兩端。 對于并聯電路，辨識方法如下。 從電源負極開始，沿電壓方向找到*點，并用英文標注“fen”字樣。 開始沿著電壓方向向前移動，直至兩個筆尖相遇，此點即為交匯點。 并標出英文單詞“”。
首先要知道有多少條通路，每個環路有多少臺設備，分別是哪些。 非常重要的是要注意分支點與電源負極之間的分支電路，以及分支點與電源正極之間的分支電路。 看一下分支電路中有哪些器件串聯和并聯電路圖題，在清晰的基礎上開始畫電路圖。 具體步驟如下：先畫出電池組，然后畫出兩段支路，并在支路中畫出哪些支路。 在分割點和匯合點之間畫出大道，并畫出幾條大道（大多數情況只有兩條大道），并按順序畫出每個環路中設備的規格。 繪圖要求橫豎，用筆繪制。 檢測無誤后，將電流表接到被測電路兩端。
看電路圖并連接元件畫圖

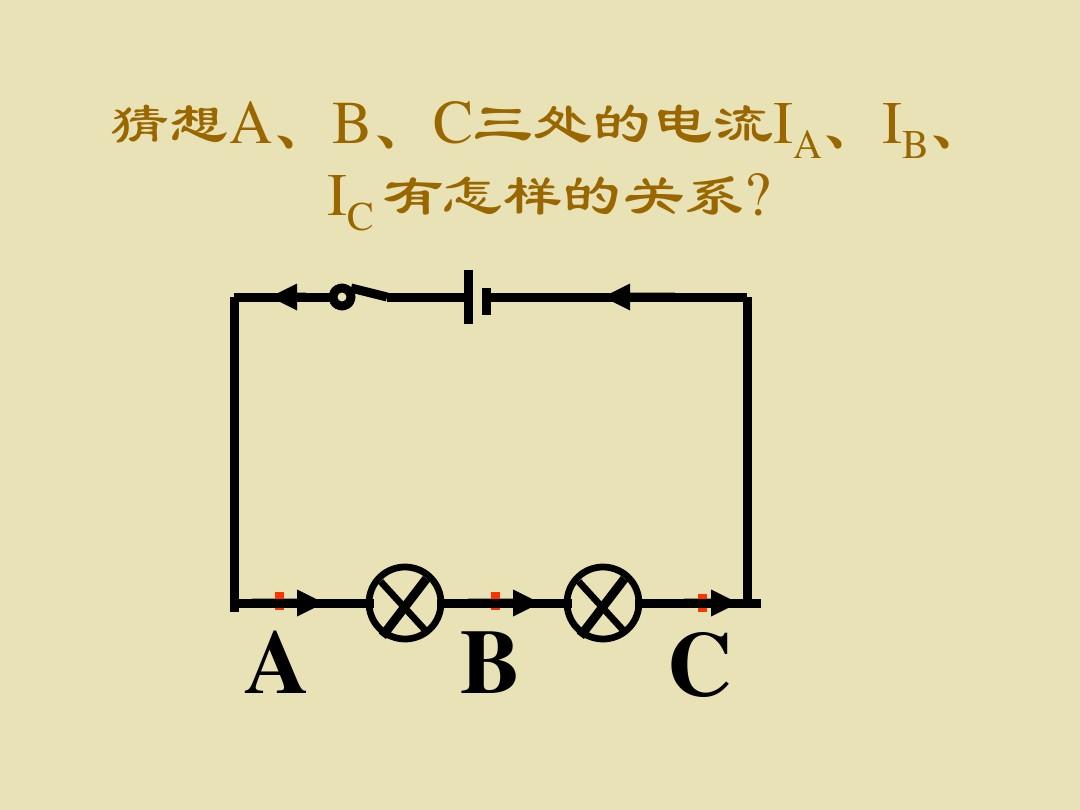

方法：先看圖識別電路：不允許混合連接，只有串聯和并聯兩種，串聯很容易識別，關鍵是并聯。 如果是并聯電路，找出較長電路上的分割點和并聯點，并標記出來。 并明確各個設備的位置。 （首先查明支路是否有斷路和電壓表）連接實物圖，先連接電池組，找出電源負極，從負極開始，連接支路器件，找到分支點后，將其分為四行。 不要亂寫亂畫，按順序畫圖。
直到閉合點，再畫一條大道【注意導線不能交叉*，導線一定要畫在端子上（開關、電壓表、電流表等）連接電壓表，電流表要注意正極和負極端子]當接觸滑動變阻器時，需要一一畫圖，檢測電路無誤后，最后將電流表連接到被測電路兩端。
設計電路
先看題，審題，理清電路，（不需要混合連接）通常只有串聯和并聯兩種電路，串聯比較容易，關鍵是要注意里面的開關和電壓表管分支電路。 這條路上的儀表和開關只用于家電，清零后分為四路。 最后將電流表連接到被測家電的兩端。 檢測電路完成后，必須用筆畫出電路，橫豎豎直，邊角處不能畫任何器件串聯和并聯電路圖題，畫圖要規范。
識別錯誤一般是電路錯誤
1、是否存在漏電現象，即電壓不經過家用電器直接返回電源正極；
2、是否形成局部短路，局部漏電的家用電器無法工作；
3、電流表、電流表及正負極端子是否接錯，或電阻值選擇不當（太大或太小）；
4、滑動變阻器接錯（全部向上或全部向下）。
