中性線、中性線和相線
簡單來說，零線和零線都是從電源中性點引出的電線。 中性點接地后引下來的導線稱為中性線，中性點不接地的導線稱為中性線。 連接到大地的電線稱為相線。
1、中性點與零點、中性線與零線的區別
當電源側（變壓器或發電機）或負載側采用星形連接時，單相線圈首端（或尾端）連接在一起的公共點稱為中性點串聯和并聯的區別電壓區別，簡稱中性點。中性點。 中性點分為電源中性點和負載中性點。 從中性點引出的導線稱為中性線，簡稱中性線。 如果將中性點直接與接地裝置連接以獲得大地的參考零電位，則中性點稱為零點，從零點引出的導線稱為零線。 一般220伏三相電路的兩根線中的一根稱為“相線”或“火線”，另一根線稱為“零線”或“地線”。 “火線”和“地線”這兩個術語只是實踐中的常見名稱，尤其是“地線”這個術語并不準確。 嚴格來說應該是：如果回路的供電側（單相配電變壓器中性點）接地串聯和并聯的區別電壓區別，則稱為“中性線”； 線”混合。
為單相線路時，不但要有三個基極，還要從中性點即中性點引出一根導線，這樣就形成了三相四線線路。 這些線路中地線之間的電流稱為線電流（380V），地線和中性線之間的電流稱為相電流（220V）。
中性點是否接地，又稱中性點系統。 中性點系統大致可分為兩類，即中性點接地系統和中性點絕緣系統。 根據國際安裝工委員會（IEC）的規定，低壓配電系統分為IT、TT、TN三種類型，其中TN系統又分為TN-C、TN-三種類型S 和 TN-CS。
從以上比較中，我們還可以得出電網中性點不同運行方式下的安全措施，即中性點絕緣運行方式和中性點直接接地運行方式。
中性點絕緣運行方法下，應做到：
① 所有電氣設備必須采用保護接地，不允許接保護零；
②中性線機械硬度應與底座相同，不允許中性線折斷；
③中性線電壓不應超過變壓器次級線圈額定電源的25%，單相負載電壓不應變化太大，以免影響單相電流的平衡；
④防止中性線直接接地，低壓配電盤必須配備單相絕緣監測裝置，以利于及時發現和排除低壓電網的接地故障；
⑤ 配電變壓器二次側應裝設4個避雷器，以避免雷擊過電流。
中性點直接接地操作方法下，應做到：
① 正常情況下不帶電的電氣設備的所有金屬部件必須接零或接地；
②在同一單相四線制低壓配電系統中，保護接零和保護接地不能混用。 允許使用保護接零和保護接地，因為其安全性和有效性較好；
③要求中性線必須重復接地，因為中性線斷掉的情況下，接零設備的外殼上有220V的接地電流，這是絕對不允許的。
中性線（零線）與相線的區別
在工頻低壓電路中，簡單來說，它們在結構和原理上有區別。
①結構上的區別：
中性線（N）：從變壓器中性點引出主線到地。 有電壓流動，中性線上通常有一些電流。
相線（PE）：變壓器中性點接地后引出主線。 按照標準，每隔20-30米重復接地。 可能有也可能沒有電壓通過。
（可采用像PE線一樣反復接地的中性線進行保護，稱為PEN）
② 原理上的區別
中性線（N）：主要用在工作電路中，中性線形成的電流等于線電阻除以工作電路的電壓。 由于長距離傳輸，中性線形成的電流不可忽視，作為保護人身安全的措施并不可靠。
相線（PE）：不用于工作電路，僅作為保護線。 借助大地的絕對“0”電壓，當設備外殼短路時，電壓會迅速流入大地，即使PE線開路，也會從附近流入大地。接地體。

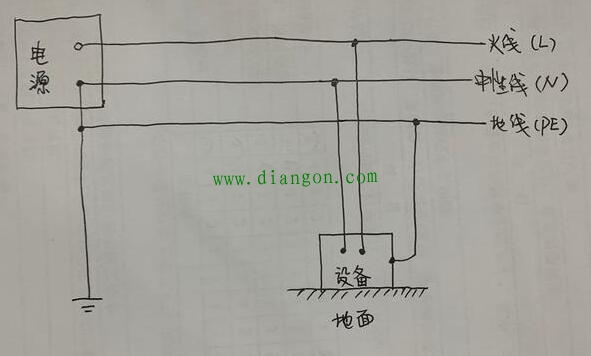

最容易理解的解釋是：
2、雖然相線保護接地不止一種，下面還是介紹一下相線
相線是接地裝置的簡稱，相線分為工作接地和安全接地，其中安全接地又可分為保護接地、防雷接地和電磁輻射防護接地。
① 工作接地
它是接地線，用來完成回路，使設備滿足性能要求。 例如，在20世紀60年代和70年代，農村每家每戶使用的廣播都有相線，但接地點要經常用水浸泡。 工作接地是將金屬導體銅塊埋在底泥中，然后用導線將其一點引出地面，就完成了接地系統，相線要求接地內阻為≤4Ω。
② 保護接地
是人們在使用電器和辦公等電子設備時，為避免觸電車禍而采取的保護措施。 家用電器和辦公設備的金屬外殼均設有接地線。 如果絕緣損壞，外殼帶電，電壓就會沿著安裝的接地線漏入大地，以達到安全的目的，否則會對人身安全造成危害。 電工法規規定保護接地內阻應≤4Ω，人體內阻通常小于2000Ω。 根據歐姆定律，當絕緣損壞時，通過人體的電壓僅為總電壓的1/500，因此起到保護作用。 （電流越大，人體內阻越小，也就是說，在大電流的情況下，很有可能你會變成相線，電壓會從你的身體流下來）
③ 防雷接地
為了避免暴雨季節對高層建筑以及建筑物上安裝的各種通信系統、各種天線等設施造成雷擊，需要對避雷針進行改造，然后用導線引至已安裝的防雷接地系統。
④防電磁輻射接地
在一些重要部門，為了避免電磁干擾，電子設備加裝了屏蔽網。 安裝的屏蔽網必須連接相應的接地系統，要求接地內阻≤4Ω。
單相五線制通常有兩種方法：
一種是將變壓器的零線引到大地，分成兩根線，一根是工作零線并保持絕緣，另一根是與外殼相連的保護零線。 這就是所謂的TN-S系統。
另一種方法是將變壓器的中性點接地，采用單相四線制，送至用電點將中性線重新接地，然后分為兩種：一種是工作時中性線并保持其絕緣。 另一種是保護零線，零線與外殼相連。 這就是所謂的TN-CS系統。 這兩條線實際上是一種比較好的接零保護方式，它綜合了保護接零和保護接地的優點。 也就是說，還可以減少單相負載不平衡引起的零接設備帶電現象，并且可以將短路電流限制在安全范圍內。 它的關鍵是從一開始就分裂了之后就無法連接了。 一旦連接，就成為零連接保護方法（IT）。
接地和調零本質上是復雜的。
中性線不只是用來“工作”的。 在TN系統中，有到零線的保護連接，即設備外殼連接到中性線進行保護。 TN-S系統有專用的保護零線，即保護零線和工作零線分開，而TN-C是工作零線和保護零線在一起（PEN），TN- CS后端共用，頂部分離；TT系統中的中性線為工作中性線。 TT系統中設備外殼接地，屬于保護接地； 事實上，保護接地用于不接地系統，而保護零線通常用于接地系統。
如果變壓器中性點接地，則中性線應基本不帶電（至多是電壓線電阻上的壓降，通常不大）。 正常工作時，允許中性線通過電壓。 地?zé)o工作電壓。
家用三角插座、插頭中的接地線和零線絕對不能接在一起！
這主要是出于安全考慮，因為很多“裝修工”沒有按照要求接線，零線、地線隨意更換，很多電器外殼都是接地的。 后果可想而知。
TN-C系統中地線和零線可以接在一起，TN-S系統中請不要將地線和零線接在一起，因為TN-C作為中性線，保護相線只有一根，而TN -S系統則不同，它兩者在變壓器的中心分開，過一段時間就沒有電氣連接，從而使零點不閃變。
地線是系統保護，中性線是系統封裝。
這個問題最好從系統設計的角度來看。 地線和中性線都可以作為電壓卸載線，它們是不同的。 地線是系統對地的卸載點，中性線是系統內部的卸載點。 系統中可以采用放電內阻來卸載，也可以采用接地來卸載。 以單相電為例，美國以前是單相五線制，即單相火線、一根零線、一根相線； 國外采用單相四線制，即單相火線加一相線（現在也改為單相五線制）。 在企業變電站中，變壓器的二次中性線也接地。 當單相負載不平衡時，相電流平衡，不會對設備電機造成損壞。 而現代的系統設計理念并不是這樣的。 他指出，每個系統模塊都是獨立的，即中性線不能接地，這樣系統模塊可以保證系統在使用模擬信號時不會出現一系列信號。 如今，許多設備控制都使用數字信號。 雖然這一點可以忽略不計，但如果某些功率器件或功率模塊對信號敏感，則必須考慮系統模塊獨立封裝的問題，即采用隔離變壓器將中性線與相線分開。
中性線和相線用于單相五線制或單相四線制時，關鍵是看負載前面是否有短路開關。 如果有短路開關，零線和相線千萬不能搞混！ 如果沒有短路開關的話，相線和中性線好像是同一個東西！
雖然中立線是我國的習慣，但美國卻沒有中立線這一說法。 我記得有3種線L（基極=火線）、N（中性線）、PE（保護線），L和N都是帶電的。 ，PE是沒有點的導體。 記住這個分類，以免混淆。 今天我們常說的中性線不僅僅指中性線N。在TN-C系統中，中性線還指PE線和N線（即PEN線），所以零線被稱為它當我們是初學者時，很容易讓我們感到困惑。 所以建議大家知道國外常用的零線這個詞的代表意義，只記住L、N、PE線，這樣就不會混淆。
3、N線接地還是PE線接地？
現實中，一些電氣施工人員對TN-S系統重復接地的相關問題和要求了解不多，在實際施工中出現一些問題。 集中表現：在TN-S系統的重復接地中，不清楚是N線重復接地還是PE重復接地，表述也不明確。 本文簡單分析一下這個問題。
對于TN-S系統來說，重復接地就是PE線的重復接地，其作用如下：
① 如果不進行重復接地，當PE斷開時，系統處于無保護狀態，既不接零，也不接地。 反復接地后，當PE正常時，系統處于零保護狀態； 當PE斷開時，如果斷線在重復接地的兩側，則系統處于接地保護狀態。 重復接地的TN-S系統有一個特別有趣的雙重保護功能，即PE斷線后TN-S的保護方式從TN-S轉移到TT系統（PE斷線在重復接地的兩側）。
②集電極斷路、接地漏電時，由于故障電壓的存在，PE線電位下降。 當斷點與地之間的電阻較小時，PE線的電位很可能遠遠超過安全電流。 這些危險電流沿著PE線傳輸?shù)礁鞣N電氣設備的外殼，甚至危及人身安全。 重復接地后，由于重復接地內阻與電源工作接地內阻并聯后的等效內阻大于電源工作接地內阻，因此在接地點處接地內阻分擔的電流地線斷開，接地減少，從而有效減少PE線對地電流，降低觸電危險。
③將PE線重復接地，可以減少集電器接觸外殼漏電時設備外殼對地的電流。 當?shù)鬃佑|外殼時，外殼對地電流等于故障點P與變壓器中性點之間的電流。 假設地線尺寸與PE線尺寸相同，則設備外殼對地電流為110V。 PE線路重復接地后，從故障點P開始，重復接地內阻RE與工作接地內阻RA串聯后，PE線路的阻抗與內阻并聯。
一般情況下，由于重復接地內阻RE與工作接地內阻RA串聯的內阻遠小于PE線路本身的阻抗，因此從P到變壓器中性點的等效阻抗仍為接近于從P到變壓器的PE線本身在中性點的阻抗。 如果地線與PE線粗細相同，則P與變壓器中性點之間的電流UPO仍為110V左右，而此時設備外殼對地的電流UP僅為故障點P與變壓器中性點之間的電流UPO。 一部分可表示為：UP=UPO×RERA+RE
假設重復接地內阻RE為10Ω，工作接地內阻RA為4Ω，則UP=78.6V。
如果只是反復接地到N線，則不具有上述第(1)、(3)項的功能，而僅具有上述第(2)項的功能。 對于TN-S系統，電氣設備的外殼連接到PE線而不是N線。 為此，我們更關心的是PE線的潛力，而不是N線的潛力。 TN-S系統的重復接地不是N線的重復接地。
如果PE線和N線一起接地，由于PE線和N線在重復接地點處相連，所以重復接地兩側的PE線和N線沒有區別（接近于變壓器中性點兩側），因為N線承擔的整個中性線電壓變成由N線和PE線共同承擔（少部分通過重復接地分流）。 可以認為此時重復接地的兩側已經沒有PE線了，只有原來的PE線和N線并聯組成的PEN線。 原來的TN-S系統實際上變成了TN-CS系統，原來的TN線——S系統的優點就會喪失，所以PE線和N線不能一起接地。
在工程實踐中，對于TN-S系統，N線和PE線很少重復接地。 主要原因有：
①將N線與PE線重復接地，只是比單獨PE線重復接地多了一項作用，即可以減少N線斷開時形成的中性點電位偏轉，有利于電氣設備的安全。 而且這些影響不一定非常顯著，而且工作中性線一旦重復接地，兩邊就不能使用短路保護了。
②如果N線和PE線要重復接地，為了保證PE線電位穩定，防止其受到N線電位的影響，N線重復接地必須與PE線與建筑物基礎鋼筋、埋地金屬重復接地。 所有接地體、金屬預制構件以及管道等已等電位連接的金屬管道地下部分均應保持足夠的距離，最好在20m以上，但在實際施工中很難做到這一點。
