LED是一種固體半導體光源。 其發光原理主要是由于電子的躍遷。 作為色彩豐富的光源，除了具有體積小、亮度高、壽命長、功率大、安全性高、響應速度快，同時輸出色溫可大范圍調節等優點外， 。 因此，它廣泛應用于日常生活中，如廣告牌、各種電子產品、各種設備、手持設備等。

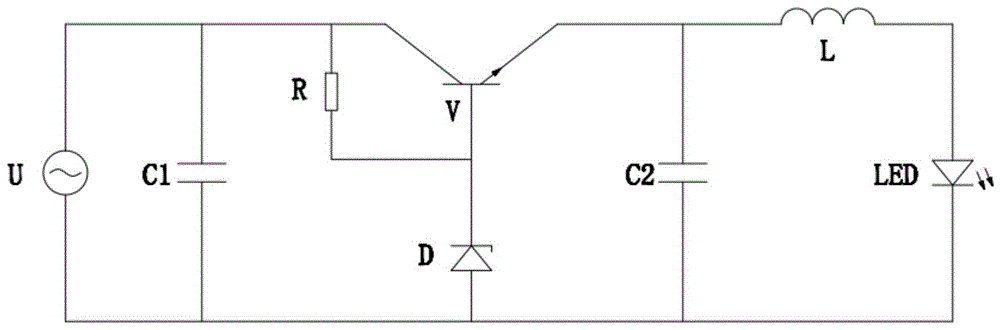

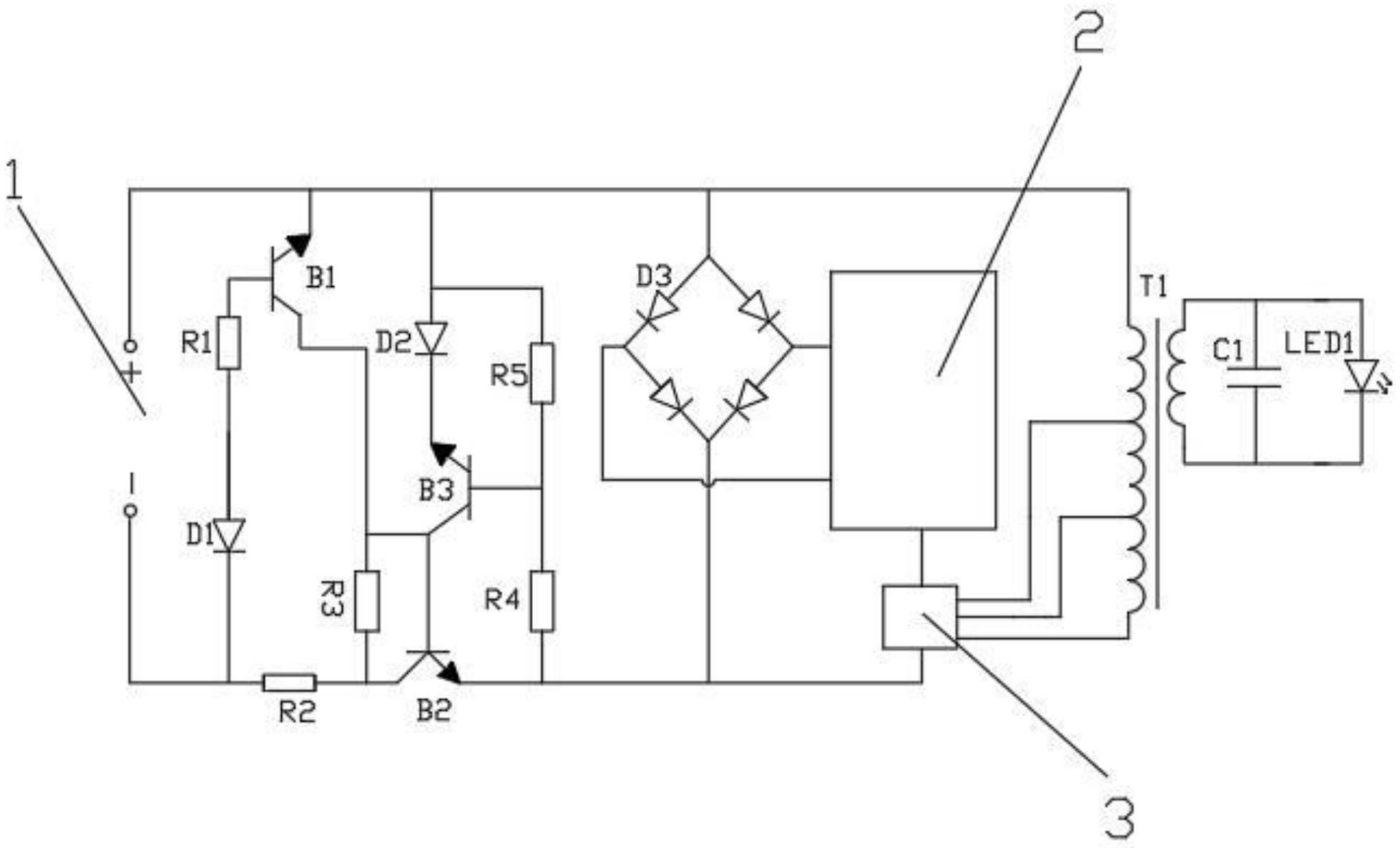

現在很多LED產品都采用恒流驅動方式來驅動LED串聯和并聯電路動畫，LED的連接方式也是根據實際電路需要來設計的。 通常有四種連接方式：串聯、并聯、混合連接和陣列。
1. 串行形式
這些串聯形式的電路比較簡單，首尾相連。 LED工作時流過的電壓非常一致。 由于LED是電壓型元件，基本上可以保證每個LED的發光硬度一致。 這些LED連接形式的電路簡單且連接方便。 而且還有一個致命的缺點，就是當其中一顆LED出現開路故障時，會導致整個LED燈串熄滅，影響使用的可靠性。 相應的促銷。
值得注意的是，如果采用LED恒壓驅動電源來驅動LED，那么當某個LED漏電時，電路電壓就會下降，當達到一定值時，LED就會損壞，從而導致一切故障。相鄰的 LED 會被損壞。 但如果采用LED恒流驅動器來驅動LED，當某個LED漏電時，電壓基本保持不變，對之前的LED沒有影響。 無論采用哪種方式驅動，一旦LED開路，整個電路就不會被點亮。
2. 并聯形式
并聯的特點是LED首尾并聯，工作時每個LED承受相同的電流。 而且即使是同一型號、同一尺寸批次的LED，電壓也不一定相等，這是由于制造工藝等因素造成的。 為此，每個LED的電壓分布不均勻可能會增加電壓過高的LED相對于其他LED的壽命，并且隨著時間的推移很容易損壞。 這些并聯形式電路比較簡單，可靠性不高，特別是當LED數量較多時，出現故障的可能性更高。
值得注意的是，并聯所需的電流較低，并且由于每個LED的正向壓降不同，因此每個LED的色溫不同。 另外，如果一顆LED漏電，整個電路也會漏電。 其余LED無法正常工作。 對于某個LED開路，如果采用恒流驅動，分配給其余LED的電壓會下降，可能會導致其余LED損壞，而采用恒壓驅動不會影響整個LED。 電路正常工作。
3. 混合形式
混合連接是將串聯和并聯混合起來。 首先將幾個LED串聯，然后將它們并聯到LED驅動電源的兩端。 在LED基本一致的情況下，這種連接方式可以使各路電流基本相等。 各支路流過的電壓基本相同。
值得注意的是，混合連接主要用于LED數量較多的情況。 由于這些方法保證了每個支路的LED故障最多只影響該支路的正常發光，因此與簡單的串并聯方法相比，可靠性得到了提高。 。 目前很多大功率LED照明普遍采用這些方法，達到了非常實用的療效。
4. 數組形式
陣列的主要形式是：支路是一組3個LED，分別連接到驅動器輸出的Ua、Ub、Uc輸出端。 當支路3個LED全部正常時，3個LED同時發光； 一旦一兩個LED出現開路故障，至少可以保證其中一個LED正常工作。 這樣，可以大大提高每組LED發光的可靠性，也可以提高整個LED發光的整體可靠性。 采用這些形式需要多組輸入電源，目的是提高LED工作的可靠性串聯和并聯電路動畫，降低整體電路的故障率。
