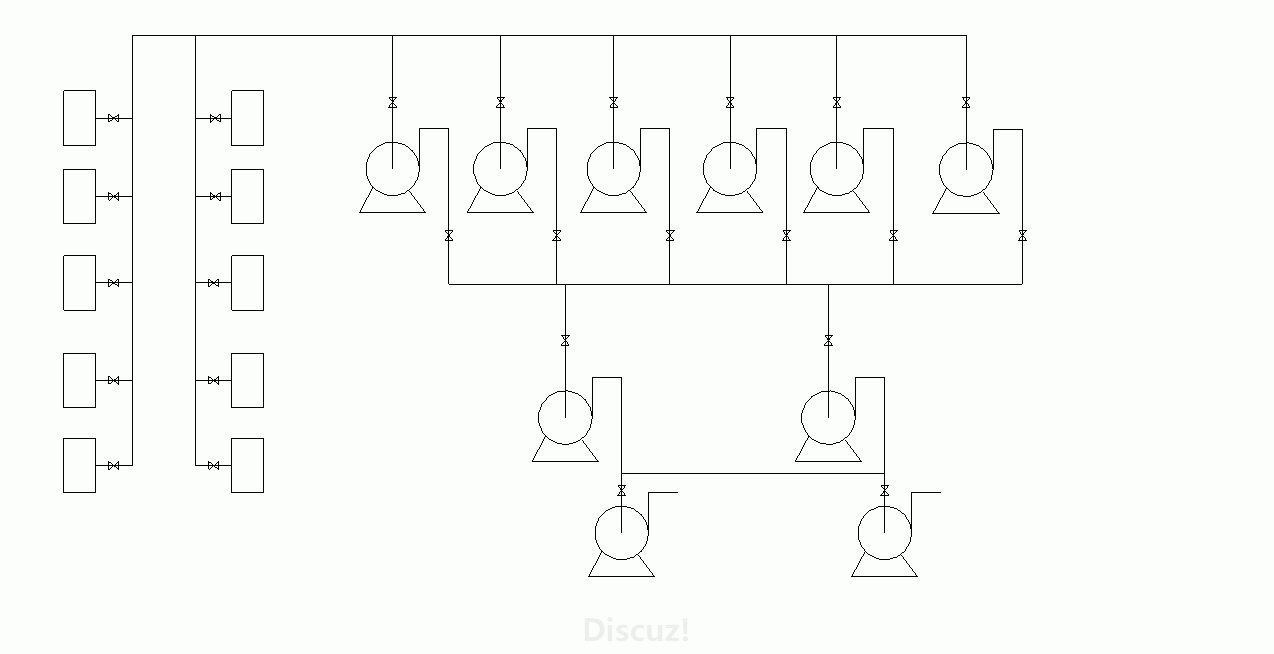

一、離心泵串并聯實驗課件 淺紅色 一、實驗?zāi)康?1 提高對離心泵并聯、串聯運行工況及特性的感性認識。 2 畫出單臺泵的工作工況曲線和兩臺泵并聯、串聯的總特性曲線。 2、實驗原理在實際生產中，有時單臺泵不能滿足生產要求，需要多點組合。 組合形式可有串聯和并聯兩種形式。 以下討論僅限于相同性能的多臺泵的聯合運行。 其基本思想是：無論由多少臺泵組合而成，都可視為一臺泵，因此需要找出組合泵的特性曲線。 1、泵并聯運行當單臺泵不能滿足所需流量時，可采用兩臺（或兩臺以上）泵并聯使用，如圖所示。 離心泵I和泵II并聯后，在相同揚程（壓頭）下，流量Q為兩臺泵流量之和，Q=QI+Q。并聯后系統特性
2、該曲線是將同一揚程下兩臺泵的特性曲線（QH）I和（QH）II上對應的流量相乘，得到并聯后對應的合流流量Q，最后得出（QH））曲線如圖所示。 圖中兩條實線為兩臺泵各自的特性曲線（QH）I和（QH）II； 虛線為并聯后的總特性曲線（QH）。 由上式可知，在(QH)和曲線M上的任意一點，其對應的流量QM為相同揚程的兩臺泵對應的流量QA和QB之和，即QM=QA+QB。 圖東振515泵并聯運行 圖 兩臺相同性能曲線的泵并聯特性曲線 上圖為兩臺不同性能曲線的泵并聯運行情況。在工程實踐中，經常會遇到
3、最好的情況是采用相同型號、相同性能的泵并聯，如圖所示。 (QH)I和(QH)II的特性曲線相同，圖中相互重疊，并聯后的總特性曲線為(QH)并聯。 本試驗臺是兩臺性能相同的泵并聯而成。 進行教學實驗時，可以分別測量并繪制單臺泵I和泵II的特性曲線（QH）I和（QH）II，并將它們合成為串聯的兩臺泵的總性能曲線（QH）。平行線。 然后將兩臺泵并聯運行，將并聯工況下的各個實際工作點與總體性能曲線上的對應點進行比較。 2、泵串聯工作當單臺泵不能提供所需的壓頭（揚程）時，可以采用兩臺（或兩臺以上）泵串聯工作。 離心泵串聯后，通過各泵的流量Q相同，
4. 合成壓頭是兩個泵的壓頭之和。 串聯后系統的總體特性曲線是將同一流量下兩臺泵對應的揚程疊加，得到泵串聯對應的合成壓頭，故??串聯系統的總體特性曲線（QH）可以繪制如圖所示。 串聯特性曲線（QH）上任意點M的壓頭HM為同一流量QM對應的兩臺單泵I、II的壓頭HA、HB之和，即HM=HA+HB。教學實驗時，可分別測量并繪制單泵I、泵II的特性曲線（QH）I、（QH）II，并合成一系列兩臺泵的總性能曲線（QH）串聯，然后可以將兩臺泵組合起來。泵串聯運行，將串聯工況下測得的各個實際工作點與整體性能曲線上的對應點進行比較
5、振途兩臺泵串聯特性曲線估算方法及公式：泵的揚程按以下公式估算： 2 式中：H 出口壓力 泵出口壓力 H 真空表泵進口真空度 H0 壓力表 真空表測壓口之間的垂直距離 u 泵出口處的液體流量（m3/s） u 泵入口處的液體流量水泵（m3/s） g 重力加速度 三、實驗裝置及過程 （1）實驗裝置（天大提供） 水泵最低頻率：1900 rpm 水泵最高頻率：2900 rpm 額定揚程水泵：50米 水泵電機效率：90% 水泵進口管徑：41mm 水泵出口管徑：41mm 兩測壓口垂直距離：0.3m （2）實驗過程 He=H出口壓力表-H入口壓力+H0+(uout-uin2)/2g真串并聯實驗裝置流程圖4
6、實驗步驟首先進入?yún)?shù)設置界面設置泵參數：主要是選擇泵和調整泵的怠速。 稍后再實驗。 (1)單泵I特性曲線(QH)I的確定。 關閉水泵出口閥門V2，打開水泵進水球閥V1； 接通電源，啟動泵； 微開球閥V2，調節其流量，等待真空表P1和壓力P2穩定，記錄壓力表和真空表的讀數以及孔板流量計的流量，從而測量在一定壓力下的H和Q。工作條件。 打開大球閥V2的開口，重復步驟，測量十組數據。 依次關閉出口閥門V2，關閉泵電源，關閉泵入口閥門V1。 (2)單泵II特性曲線(QH)II的測定。關閉泵出口球閥V4，打開泵入口球閥V3； 接通電源泵串聯和并聯知識點，啟動泵II； 稍微打開球閥
7、V4，調節其流量，等待真空表P3和壓力P4穩定，記錄壓力表和真空表的讀數以及孔板流量計的流量，從而測量工況下的H和Q 。 打開大球閥V4的開口，重復步驟，測量十組數據。 依次關閉出口閥門V4，關閉泵II的電源，關閉泵入口閥門V2。 (3)兩臺泵并聯情況下特性曲線(QH)I的測定。 并關閉球閥V2、V4、V5，打開球閥V1、V3。 連接電源、啟動泵和泵。 打開球閥V2和V4，調節流量，使壓力表P2和P4指示相同的壓力，此時記下孔板流量計相應的流量，從而測量工作狀態下的H和總和。條件Q和。按照上述方法，測試幾種不同并聯工況下的H和sum
8、Q并，即改變H并，測量相應的Q并。 依次關閉水泵出口閥門V2、水泵電源、進水閥門V1； 然后依次關閉水泵出口閥門V4、水泵電源、進水閥門V3。 (4)兩臺泵串聯情況下特性曲線(QH)I的測定。 關閉球閥V2、V4、V5，打開球閥V1、V3； 接通電源，先啟動泵II，正常運行后，打開串聯球閥V5，然后啟動泵I，待泵I再次正常運行后關閉泵V3，最后打開出口球閥泵II的V4； 將球閥V4調節到一定開度，即調節到一定揚程H系列和流量Q系列的工況，讀取該工況下壓力表P1和P4的揚程值，并進行測量孔板流量計的流量，并估算Q串。按照上述方法，測試幾個不同系列
9、工作狀態下的H串和Q串。 依次關閉泵出口閥V4、泵電源、串聯閥V5、泵I電源、泵I進水閥V1。 五、注意事項： 1、先打開進水閥，再打開水泵，否則會出現氣結現象； 2、出口閥門全開情況下啟動泵，可能會發生燒泵事故。 6、報表要求：實驗數據記錄及處理順序泵IH(m)3Q(m/h)true-725將實驗中測得的數據H和Q記錄到記錄表中，以Q為橫坐標，H為縱坐標，由實驗數據在坐標系中畫出一系列實驗點，然后將這些點分別平滑地連接成單泵I和II的(QH)I和(QH)II特性曲線，然后綜合分為總特性曲線 (QH) 和 (Q
10. -H) 字符串如圖所示。 最后，在合成的總特性曲線周圍標記了并聯和串聯條件下實際測量的一些工作點以進行比較。 QH圖實驗數據記錄及圖實驗結果處理： (1)單泵I特性曲線(QH)I的測定。 泵一真空表讀數（Mpa，表壓）； 一泵壓力表讀數（Mpa，表壓）； 一號泵真空表（m，絕壓）； 一泵壓力表（m，絕對壓力）； 一泵壓頭； 泵IIH(m)3Q(m/h)并聯H(m)3Q(m/h)串聯H(m)3Q(m/h)管道總流量(m3/h)； (2)單泵II特性曲線(QH)I的測定。泵二的真空表讀數(Mpa，表壓)； 泵二壓力表讀數（Mpa，表壓）； 泵二真空度
11、表壓（米，絕壓）； 泵2壓力表（m，絕對壓力）； 泵2壓頭； 管道總流量（m3/h）； (3) 兩臺泵并聯測定下特性曲線(QH)I。 泵一真空表讀數（Mpa，表壓）； 一泵壓力表讀數（Mpa，表壓）； 一號泵真空表（m，絕壓）； 一泵壓力表（m，絕對壓力）； 泵二真空表讀數（Mpa、表壓）； 泵二壓力表讀數（Mpa，表壓）； 泵二真空表（m，絕壓）； 泵二壓力表（m，絕對壓力）； 兩臺泵并聯的壓頭； 總管道流量（m3/h）； (4)兩臺泵串聯情況下特性曲線(QH)I的測定。其中一臺泵的真空表讀數(Mpa，表壓)； 一號泵真空表（m，絕壓）； 泵二壓力表讀數（Mpa，表壓）； 泵二壓力表
12.（米，絕對壓力）； 兩臺泵串聯的壓頭； 總管道流量（m3/h）； 基本數據：True-14泵進水管直徑：41mm； 泵出口管直徑：41毫米； 右壓力口垂直距離：0.3米； 溫度：25攝氏度。 七、思考問題 1、在調節離心泵流量的方法中，最不經濟的方法是（）調節。 A.節流 B.回流 C.變速 D.視具體情況 答案：a2。 當離心泵充滿空氣時，會出現困氣現象，其原因是（） A.二氧化碳的粘度太小 B.二氧化碳的密度太小 C.二氧化碳比二氧化碳更容易產生渦流液體 D.二氧化碳破壞液體的連續性 答案：b3。 兩臺不同規格的泵串聯運行，串聯工作點的揚程為H系列。 若去掉其中之一，單泵運行時，工作點揚程為H或
13、若H較小，則串聯與單次運行的升程關系為（） AH串聯=H大+H小 BH串聯H大+H小 CH大H串聯H大+H小 DH小H串聯H大+H小答案：c4。 可以通過串聯和并聯使用離心泵來改變工作點。 對于管道特性曲線平坦的低阻力管道，()組合可以獲得較高的流量和壓頭； B系列中的A。并行答案：b5。 使用離心泵串并聯可以改變工況點，但對于高阻力管道，最好采用（）組合； B系列中的A。并行答案：a6。 離心泵串聯、并聯使用可以改變工作點，對于低(Z+P/)值的具體管道，單臺泵所能提供的最大壓頭，采用()組合形式。 B系列中的A。并行答案：a7。 根據您測量的特性曲線分析，您認為：
14. 哪種措施可以最有效地降低該泵的流量范圍？ A、減小管道外徑 B、減小出口閥開度 C、降低泵的怠速 D、降低泵的怠速 答案：c8。 離心泵啟停前為什么要關閉出口閥門？ ()A、否則易發生氣結合； B、否則易發生氣蝕； C、否則容易因功率過大而燒毀泵； D、否則易造成反吸。 答案：C9。 液體流入和流出離心泵的形式有哪些？ ()徑向流入，軸向流出； B軸向流入，徑向流出； C軸向流入、軸向流出； D徑向流入，徑向流出。 答案：B10。 以下哪項不是離心泵的優點？ ()A結構簡單，操作方便； B流量大且均勻； C泵液體粘度范圍廣； D具有自吸能力。 答案：d11。 隨著流量減小，泵的壓力表和真空表的數據有何變化？
15. ()壓力表讀數減小，真空表讀數減小； B壓力表讀數減小泵串聯和并聯知識點，真空表讀數減小； C壓力表讀數減小，真空表讀數減小； D壓力表讀數減小，真空表讀數減小。 答案：A12。 一位同事做了一個實驗，測量離心泵的特性曲線。 啟動泵后，出水口無水流出，泵進口處的真空表顯示真空度較高。 他對故障原因作出了正確的判斷，并排除了故障。 你怎么認為？ 以下哪一個可能的原因是真正的原因_。 A.溫度過高 B.真空表壞 C.吸入管堵塞 D.排出管堵塞 答案 d 8.參考文獻 1 冷世良。 化工裝置流程和操作。 上海：實體工業出版社，20022 張金利等． 化學工程原理實驗。 上海：上海學院出版社，20053楊祖榮． 化學工程原理實驗。 上海：物質工業出版社，2004年
