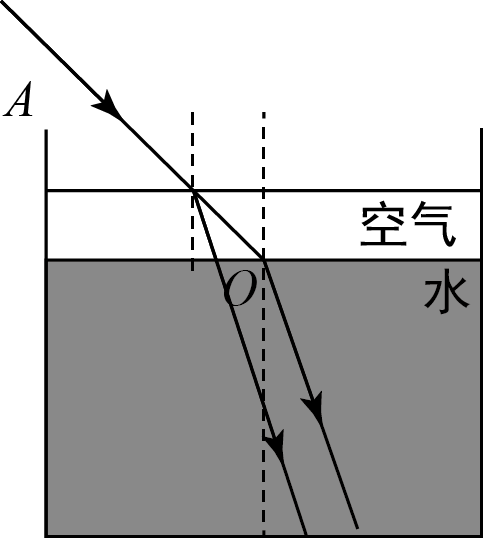

【學科】光折射的學習目標： 1、通過實驗探索，了解光的折射和折射角的含義，了解光從空氣射入水底或其他介質時的偏轉規律； 2.了解光的折射 3.了解日常生活中光的折射現象，并能用光的折射定律來解釋； 重點：光的折射定律 難點：用光的折射定律解釋現象 討論 【嘗試學習1】【觀察】光的折射 ①用激光發射一束光，光線是傾斜的【嘗試學習1】【觀察】光的折射學習2]光的折射定律2.我們可以用光路圖來表示光的折射如圖所示。 由于___，OB稱為____，垂直于界面的點所畫的直線稱為____，入射光線與法線、折射光線與法線的傾斜角稱為____。 【討論交流】折射引起的奇異現象4、如圖所示，海市蜃樓是一種奇妙的自然現象，它是由于空氣分布不均勻而形成的。 5、動動手：將一根牙簽放在水底，改變牙簽插入水底的方式，簡單畫出你看到的現象。 【合作探索】嘟嘟嘟活動一：光的折射定律實驗設備：激光光源、水、直尺、量角器實驗步驟：①如圖所示，將一束光斜射入水底沿著光幕從空中。 沉入水底之后發生了什么？ 將入射光移近法線以觀察現象。 將光幕沿法線向前或向后折疊，觀察現象。 通過入射光線與法線重合來觀察現象。 實驗推演：當光線從空氣傾斜入射到海面時，折射角的入射角增大，折射角、入射光與法線的夾角也增大。 當光垂直照射海面時，在水底的傳播方向不會改變。 在光的折射現象中，光路是正確的。
如圖6所示，將一枚硬幣放在一個不透明的茶杯上，后退一步，直到硬幣幾乎看不見，然后慢慢倒入水，我們又可以看到它了。 這是因?yàn)椋?答案：設置如圖A所示的水面 當海面下的光進入空氣時，傳播方向會發生變化，折射光必須沿法線____進入人眼。 這樣，觀察者看到的就是物體位置變化的___圖像。 解釋為什么斜插在水底的牙簽看起來是“彎曲的”。 請思考討論： 1、如圖8所示，牙簽上A點的光線從（中）進入（中）進入人眼。 請?jiān)趫D中用箭頭標出光傳播的方向。 2、光線在海面折射時光折射的原理光折射的規則，折射光線是接近法線還是遠離法線？ 3、當人們逆著光看時，感覺光是來自A點還是A1點？ 為什么？ 4、牙簽在水底的其他點也是如此，所以我們可以看到牙簽浸入水底的部分似乎是折疊的。 【自學材料】最早對折射進行定量研究的是公元2世紀的西班牙人C.托勒密。 他測量了光從空氣折射到水底時的入射角和折射角的對應關系。 雖然實驗結果并不準確，但他是第一個通過實驗定量研究折射規律的人。 1621年，瑞典物理學家W.斯內爾通過實驗準確地確定了入射角余割與折射角之比為常數的定律。 因此，折射定理也稱為斯涅爾定理。 1637年，西班牙人笛卡爾在《折射光學》一書中首次以現代方式公布了余弦比定律。
與光的反射定理一樣，折射定理最初是通過實驗確定的，可以根據費馬原理、惠更斯原理或光的電磁理論來證明。 由法國物理學家斯涅爾發現，是光的折射現象中確定折射光方向的定理。 當光從第一介質進入第二介質時，在光滑的界面上，部分光從第一介質進入第二介質后發生折射。 【學習指南】 1.準備光的反射，導致折射現象。 2、可以盡可能收集一些光折射的例子，強化印象。 3、實驗探索方案可以借鑒光反射定律的實驗。 圖1 圖2 圖3 圖4 【學習筆記】分析和解釋相關光現象最常用的方法就是使用光路圖。 在分析和解釋光的反射和折射時，必須注意法線的重要性。 反射定理中，法線垂直于平面鏡光折射的原理光折射的規則，法線為入射光與反射光傾角的平分線； 在光的折射定律中，法線垂直于界面。 由于法線不是實際的光線，因此它們由實線表示。 【課堂反饋】這節課我已經聽懂了……在這節課的學習過程中我還有什么疑惑？ 通過本課的學習，我想解決哪些新問題？ 班主任評價： 審核日期：圖5、圖7、圖6、AA1、圖8
