串并聯電路的構成實驗報告
連接串聯和并聯電路
一、實驗目的：掌握 的連接形式。
二、實驗設備：、、、、。
3. 步驟：
(1). 組成串聯電路

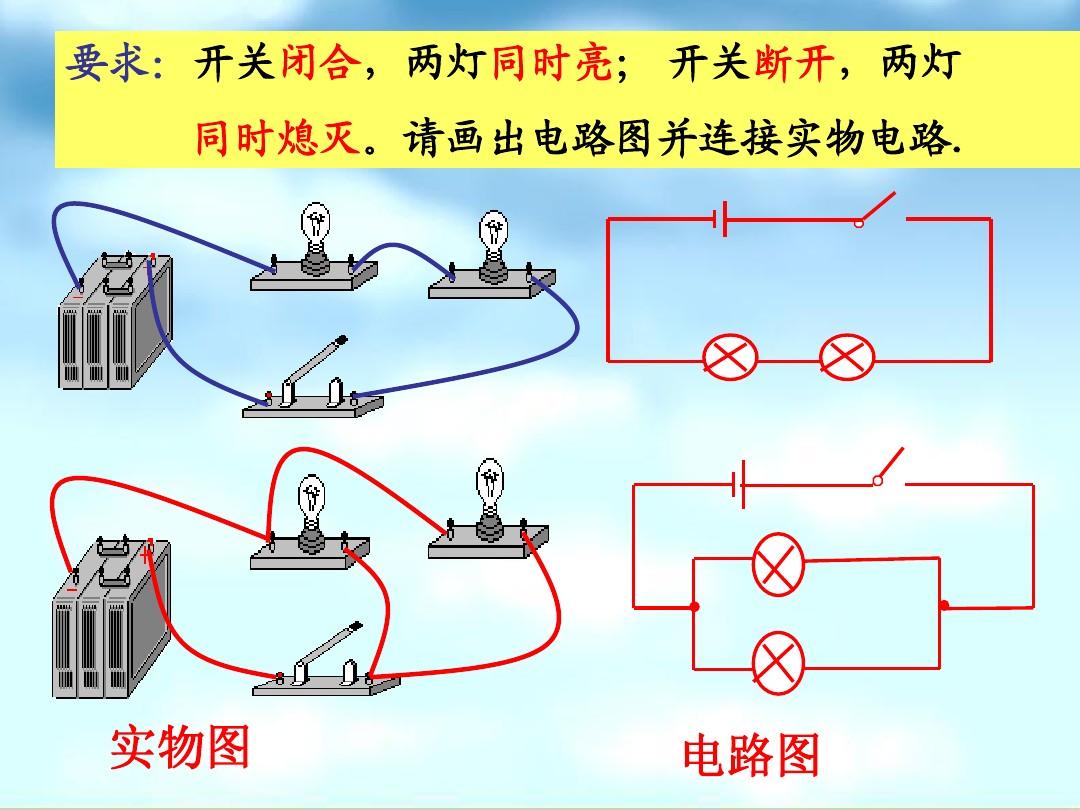

對于-1的電路圖，首先用筆按照電路圖中的順序連接圖1-2中的電路器件，形成物理電路圖（要求器件的位置固定，但電線不能交叉）。在連接物理電路的過程中，開關是
，閉合和斷開，觀察控制兩個燈泡的開關情況。 將觀察結果填入表中。
，然后連接在L2和電池正極之間，觀察開關如何控制兩個燈泡。 將觀察結果填入表中。
(2) 構成并聯電路
1、在圖中方框內畫出兩個燈泡L1、L2組成的并聯電路。 要求三個開關中的開關S控制支路，開關S1和S2分別控制兩個回路，并根據電路圖連接實物和實物圖。
2、檢查電路連接無誤后，將其全部閉合。
3、閉合S1和S2，分斷并閉合支路中的開關S，觀察它控制的是哪個燈泡？ 將觀察結果填入表中。
第2頁
4、閉合S和S2電阻的串聯和并聯實驗體會電阻的串聯和并聯實驗體會，斷開并閉合回路中的開關S1，觀察它控制的是哪個燈泡？ 將觀察結果填入表中。
5、閉合S和S1，斷開并閉合回路開關S2，觀察它控制的是哪個燈泡？ 將觀察結果填入表中。
(3)實驗推論
串聯電路：串聯電路中只有一條電壓通路； 家用電器（選擇“同時”或“單獨”）工作，并且相互影響（選擇“是”或“不會”）； 家用電器開關控制； 如果改變開關的位置，則開關的控制功能。
并聯電路：并聯電路中存在電壓通路； 使用家用電器（選擇“同時”或“單獨”），并相互影響（選擇“是”或“不會”）； 家用電器分支電路開關控制、家用電器分支電路開關控制
(4)實驗結束，整理儀器，分類收好儀器，一件一件退出實驗室。
