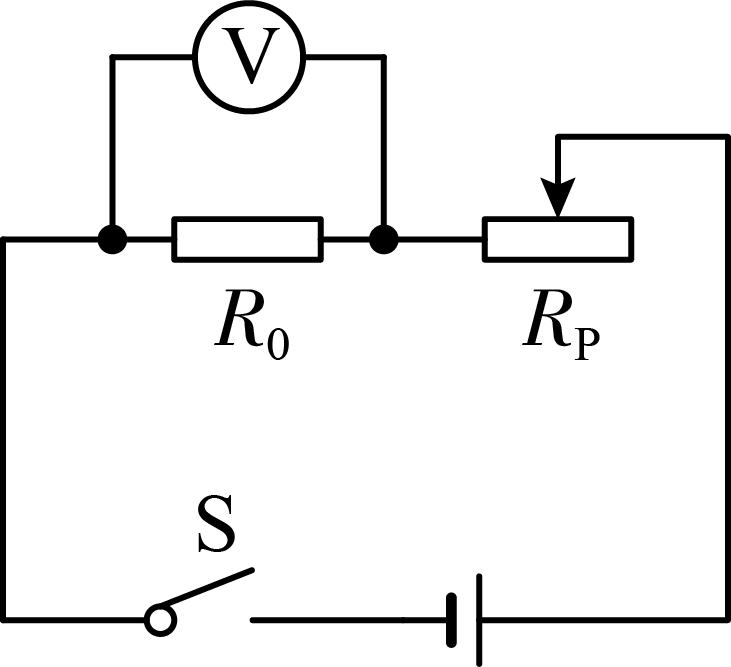

【精品】備戰2021年高考數學畫圖題精練精解畫圖題5按照實物圖畫電路圖（中學生版）一．畫圖方法：按照實物圖畫對應電路圖的方式1.串聯電路的畫法：從電源的一極，按次序依次畫出各電路器件2.并聯電路的畫法：先確定分支點，并畫出支路部份的電路，之后依次把各大道畫在分支點間.3.注意事項:?使用統一規定的元件符號。?連線要橫平、豎直，在拐彎處畫成直角?器件不能放到轉角。二．真題精練1.（2020九上·珠海期中）用筆劃取代導線完成圖中電路的實物聯接。要求：兩燈并聯，開關控制整個電路，電壓表檢測通過L1、L2的總電壓，導線不能交叉；在左邊的方框內畫出與圖中對應的電路圖。2.（2020九上·花都期中）如圖所示是玩具電吊扇的聯接電路，請?jiān)诜娇騼?nèi)畫出對應的電路圖。電吊扇可以用“”這樣的符號表示。3.（2019九上·寧津月考）畫出如圖所示的實物電路的電路圖。4.（2019九上·海淀月考）如圖所示是某同事聯接的電路．請你按照他的實物聯接圖在實線框內畫出對應的電路圖．5.（2019九上·衡陽月考）如圖所示電路，畫出相應的電路圖。6.（2019九上·唐山月考）按照實物圖在框內畫出對應的電路圖7.（2019·龍崗模擬）按照如圖所示的實物連線圖，在答題卡上相應的位置畫出對應的電路圖。
（要求連線要橫平豎直，盡量使電路圖簡約美觀）。8.（2019九下·丹東月考）按照實物圖，蓄電瓶的一側接線柱為負極，畫出相應的電路圖。（在方框內作圖）9.（2019九上·黔南期終）小明用三個電壓表和兩個小燈泡做實驗，要探究并聯電路中支路電壓與各大道電壓的關系，其聯接的電路如圖所示。這個電路中有一根導線接錯了，請?jiān)谶@根導線上打“×”，表示這根導線不能這樣聯接，之后畫出正確的聯接位置，并在方框中畫出正確的電路圖。?10.（2019九上·烏魯木齊期終）請依照?qǐng)D中所示的實物圖，在方框內畫出對應的電路圖。11.（2018九上·茂名期中）請?jiān)谧笥覉D原圖上改動導線，使兩只電壓表分別測支路和大道的電壓．并在實線框中畫出改正后的電路圖．（(要求：在需改動的導線上畫“×”，用筆將改動后的導線畫出，導線不許交叉)?12.（2017九上·啟東月考）按照?qǐng)D1所示的實物聯接圖，在圖2的框中畫出電路圖．13.（2017九上·寧津期中）按照如圖所示的實物連線圖，畫出對應的電路圖．（盡量使電路圖簡約美觀）?14.（2017九上·北京期中）按照?qǐng)D中所示的實物聯接圖，在方框內畫出電路圖．三．模擬演習1.（2020·天水）請依照?qǐng)D所示的實物圖，畫出對應的電路圖．2.（2018·眉山）按照如下電路實物圖，畫出對應的電路圖。
3.（2018·蘭州）按照下邊的實物圖，畫出與之對應的電路圖。4.請依照?qǐng)D中所示的實物圖，畫出對應的電路圖．5.如圖所示，請?jiān)趯?shí)線框內畫出與實物電路圖相對應的電路圖．???7.（2020九上·永吉期中）按照實物圖，在實線框內畫出對應的電路圖8.（2020九上·長春月考）請將圖中的器材聯接完整并畫出電路圖。要求：兩燈串聯，電流表只測L1燈兩端的電流。9.（2020九上·湛江月考）請你按照實物電路，在方框內畫出電路圖．10.（2020·廣東模擬）請依照?qǐng)D中所示的實物圖，畫出對應的電路圖。11.（2020九上·惠城期終）按照右圖所示的實際電路，畫出電路圖。12.（2020九上·河源期終）如圖，在框中畫出對應的電路圖。13.（2020九上·白云期終）小明借助如圖所示的電路檢驗并聯電路支路電壓是否等于各大道電壓之和，其中幾根導線接錯了。（1）按圖的實物圖在實線框內畫出對應的電路圖（2）在圖上將接錯的導線打上“×”，之后重新畫上導線，使實物圖能達到實驗?zāi)康摹?4.（2020九上·東莞期終）如圖甲所示電路中，有兩根導線仍未聯接，請用筆劃線取代導線補上，補上后要求：①電壓表測小燈泡兩端電流；②閉合開關S，向a端聯通滑動變阻器的滑片P，小燈變亮③在圖乙中的方框內畫出電路圖畫圖題5按照實物圖畫電路圖（解析版）一．畫圖方法：按照實物圖畫對應電路圖的方式1.串聯電路的畫法：從電源的一極，按次序依次畫出各電路器件2.并聯電路的畫法：先確定分支點，并畫出支路部份的電路，之后依次把各大道畫在分支點間.3.注意事項:?使用統一規定的元件符號。
?連線要橫平、豎直，在拐彎處畫成直角?器件不能放到轉角。二．真題精練1.（2020九上·珠海期中）用筆劃取代導線完成圖中電路的實物聯接。要求：兩燈并聯，開關控制整個電路，電壓表檢測通過L1、L2的總電壓，導線不能交叉；在左側的方框內畫出與圖中對應的電路圖。【答案】；【考點】根據實物圖畫電路圖，實物的電路聯接【解析】【解答】?jī)蔁舨⒙?lián)，開關控制整個電路，電壓表檢測通過L1、L2的總電壓，所以開關和電壓表應當在支路上，如右圖所示：電路圖應與實物圖一一對應，如右圖所示：【分析】并聯電路中，各用家電在不同的大道上，電壓表檢測總電壓時，串聯在支路上；按照實物圖，對應畫出電路圖。2.（2020九上·花都期中）如圖所示是玩具電吊扇的聯接電路，請?jiān)诜娇騼?nèi)畫出對應的電路圖。電吊扇可以用“”這樣的符號表示。【答案】解：如圖所示;【考點】根據實物圖畫電路圖【解析】【解答】由圖可知，該電路中有電源、導線、開關、和電吊扇，它們順次聯接，電路圖如圖所示：【分析】根據實物圖的聯接形式，畫出電路圖。3.（2019九上·寧津月考）畫出如圖所示的實物電路的電路圖。
【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】解：電壓從負極出發經開關S開始分支，一支經燈泡L1；另一支經電壓表，燈泡L2，之后兩支匯合回到電源正極。如圖所示：【分析】根據實物圖燈泡的聯接形式畫出對應的電路圖。4.（2019九上·海淀月考）如圖所示是某同事聯接的電路．請你按照他的實物聯接圖在實線框內畫出對應的電路圖．【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】分析電路可知，開關S1在支路，S2與燈L1串聯在一個環路，L2在一個環路，兩燈并聯，電路圖如圖所示：【分析】根據實物圖，燈泡并聯，支路上有開關，其中一個環路上有開關。5.（2019九上·衡陽月考）如圖所示電路，畫出相應的電路圖。【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】解：先畫出電源的符號，按電壓流向法，從電源的負極出發依次經開關、燈泡回到電源的正極即可，如右圖所示：【分析】由電路圖可知，兩燈泡串聯，按照電壓流向法把各電路原件依次畫出即可。6.（2019九上·唐山月考）按照實物圖在框內畫出對應的電路圖【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】從實物圖中可以看出，兩只燈泡并聯，開關控制整個電路，電壓表檢測通過燈泡L1的電壓，如圖所示：【分析】根據實物圖畫電路圖通常方式：1.對于較為簡單的串并聯電路直接畫即可；2.遇見相對復雜的實物圖時，可先判定清楚電路聯接形式，明晰各表檢測的對象，再依照電壓流向法，見誰畫誰。
7.（2019·龍崗模擬）按照如圖所示的實物連線圖，在答題卡上相應的位置畫出對應的電路圖。（要求連線要橫平豎直，盡量使電路圖簡約美觀）。【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】解：由實物圖可知，兩燈泡并聯，開關S1控制整個電路，S2控制燈泡L2，按照實物圖畫出電路圖如圖所示：【分析】根據實物圖，借助電壓流向法畫出電路圖即可.8.（2019九下·丹東月考）按照實物圖，蓄電瓶的右側接線柱為負極，畫出相應的電路圖。（在方框內作圖）【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】解：由實物圖知，滑動變阻器、燈泡、電流表和開關串聯在電路中，電流表并聯在燈泡和滑動變阻器的兩端，由此畫出電路圖如圖所示：【分析】結合實物圖，借助電壓流向法畫出電路圖即可.9.（2019九上·黔南期終）小明用三個電壓表和兩個小燈泡做實驗，要探究并聯電路中支路電壓與各大道電壓的關系，其聯接的電路如圖所示。這個電路中有一根導線接錯了，請?jiān)谶@根導線上打“×”，表示這根導線不能這樣聯接，之后畫出正確的聯接位置，并在方框中畫出正確的電路圖。?【答案】【考點】根據實物圖畫電路圖，實物的電路聯接【解析】【解答】用電壓表檢測并聯電路中支路和各大道電壓，所有電壓經過后再分支的電壓表在支路上，大道上的電壓表和各大道上的用家電串聯，按照實物圖，聯接電路圖物理電路圖怎么畫，如圖：【分析】測量并聯電路電壓時，支路上的電壓表檢測總電壓，各大道的電壓表檢測大道電壓，電壓表要串聯使用。
10.（2019九上·烏魯木齊期終）請依照?qǐng)D中所示的實物圖，在方框內畫出對應的電路圖。【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】解：按照電壓的流向，電壓從電源負極流出，依次通過開關S、電流表A2，之后分支，一支經燈泡L1，另一只經燈泡L2、電流表A1，匯合后回到電源正極，如右圖所示：【分析】根據實物圖去連電路物圖，剖析器件的串并聯關系，依據電壓的方向聯接即可。11.（2018九上·茂名期中）請?jiān)谧笥覉D原圖上改動導線，使兩只電壓表分別測支路和大道的電壓．并在實線框中畫出改正后的電路圖．（(要求：在需改動的導線上畫“×”，用筆將改動后的導線畫出，導線不許交叉)?【答案】解:如圖所示:【考點】根據實物圖畫電路圖，電壓的檢測及電壓表的使用【解析】【解答】由題意可知，兩電壓表應有一個在支路上，一個在大道上，且兩燈應并聯；由圖可知，將A2的0.6接線柱改接到燈泡L2的兩側接線柱符合要求，如圖所示：由實物圖畫出電路圖如圖所示：【分析】根據電壓表的使用，要正入負出，電壓表A2接線柱接反了，為了能檢測電壓且電壓表使用正確，將A2的正接線柱接在電源負極兩側，按照聯接的電路圖，畫出對應的電路圖。
?12.（2017九上·啟東月考）按照?qǐng)D1所示的實物聯接圖，在圖2的框中畫出電路圖．【答案】解：如圖所示：【考點】根據實物圖畫電路圖，電流的檢測及電流表的使用【解析】【解答】從電源負極開始依次串聯燈泡L2、開關、燈泡L1以及電壓表，之后回到電源正極，電流表與燈泡L1和電壓表的兩端；如圖所示：【分析】此題考查的是按照實物圖聯接電路圖，在畫電路圖之前正確判定實物圖中用家電的聯接方法及水表的檢測位置.13.（2017九上·寧津期中）按照如圖所示的實物連線圖，畫出對應的電路圖．（盡量使電路圖簡約美觀）?【答案】解:如圖所示:【考點】根據實物圖畫電路圖【解析】【解答】由實物圖可知，兩個燈泡并聯，開關S1控制整個電路，S2控制燈泡L2，如圖所示：【分析】從電源負極出發，按電壓的流向，經用家電回到正極，兩個燈泡并聯，開關S1控制整個電路，S2控制燈泡L2。?14.（2017九上·北京期中）按照?qǐng)D中所示的實物聯接圖，在方框內畫出電路圖．【答案】解:如圖所示:【考點】根據實物圖畫電路圖【解析】【解答】由實物電路圖知：燈泡L與內阻R并聯,開關S2控制整個電路,開關S1控制燈泡L所在大道，電路圖如圖所示：。
【分析】根據實物的聯接形式畫出對應的電路圖，電路器件并列聯接，畫出并聯電路圖。15.（2017九上·廣東月考）請?jiān)诜娇騼?nèi)畫出如圖所示的實物電路的電路圖．【答案】解:如圖所示:【考點】根據實物圖畫電路圖【解析】【解答】畫電路圖時，先認清電路的聯接情況.在此題中兩個燈泡是并聯的，一個開關是大道的開關，一個開關是支路的總開關.【分析】分析實物圖可知，兩燈泡并聯，其中一個開關是支路開關，一個是大道開關，據此畫出電路圖.三．模擬演習1.（2020·天水）請依照?qǐng)D所示的實物圖，畫出對應的電路圖．【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】電路中，電壓從電源負極出發，經過開關S，經過電壓表A2抵達A2的負接線柱發生分支，一支路是經燈泡L1，另一支路是經燈泡L2電壓表A1，之后兩路會合流回電源正極，注意兩電壓表均選0~0.6A的小阻值，電壓從正接線柱流入，負接線柱流出物理電路圖怎么畫，電路圖如右圖所示：【分析】根據實物圖的聯接，畫出對應的電路圖。2.（2018·眉山）按照如下電路實物圖，畫出對應的電路圖。【答案】解:如圖所示:【考點】根據實物圖畫電路圖【解析】【分析】從實物圖可以看出電壓路徑：從電源負極開始，依次串聯開關、電流表、滑動變阻器、燈泡到電源正極，電流表并聯在燈泡兩端.3.（2018·蘭州）按照下邊的實物圖，畫出與之對應的電路圖。
【答案】解:如圖所示:【考點】根據實物圖畫電路圖【解析】【分析】分析實物圖，開關S和電壓表A1坐落支路，開關S1控制燈L1，電壓表A2也與L1串聯；另一支路為L(zhǎng)2燈.4.請依照?qǐng)D中所示的實物圖，畫出對應的電路圖．【答案】【解答】解：從負極開始聯接，依次是開關、電流表A2；之后分支，一支經燈泡L1回到正極；另一支經燈泡L2、電流表A1回到正極；如右圖所示：【考點】根據實物圖畫電路圖【解析】【解答】解：從負極開始聯接，依次是開關、電流表A2；之后分支，一支經燈泡L1回到正極；另一支經燈泡L2、電流表A1回到正極；如右圖所示：【分析】根據實物圖可知，兩燈泡并聯，電壓表A2檢測支路電壓，電壓表A1檢測L2大道電壓．5.如圖所示，請?jiān)趯?shí)線框內畫出與實物電路圖相對應的電路圖．???【答案】解：從電源負極出發，依次經過電壓表、燈泡和開關，之后回到電源正極即可，如圖所示：??【考點】根據實物圖畫電路圖【解析】【解答】從實物圖中可以看出燈泡與電壓表串聯聯接，按照實物圖用各器件符號表示即可．【分析】本題考查按照實物圖畫電路圖的能力，能正確辨識電路的聯接方法是畫電路圖的前提．6.根據圖所示的實物電路，在答題卡相應位置畫出對應的電路圖。
【答案】【考點】根據實物圖畫電路圖【解析】【分析】識別電路時先將電流表視為斷路，看清用家電的聯接情況;由實物圖可知，兩只燈泡串聯，開關S控制整個電路，電流表檢測的是燈泡L1的電流;電路圖如上圖所示。7.（2020九上·永吉期中）按照實物圖，在實線框內畫出對應的電路圖【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】由圖可知，該電路為兩燈串聯的簡單電路，電壓表檢測電路電壓，故可畫出電路圖如圖所示。【分析】根據實物圖去連電路圖，剖析器件的串并聯關系，依據電壓的方向聯接即可。8.（2020九上·長春月考）請將圖中的器材聯接完整并畫出電路圖。要求：兩燈串聯，電流表只測L1燈兩端的電流。【答案】解：如圖所示：【考點】根據實物圖畫電路圖，實物的電路聯接【解析】【解答】?jī)蔁舸?lián)，電流表只測L1燈兩端的電流，實物圖電路圖如右圖所示：【分析】根據串聯電路要求聯接各器件，電流表和所檢測的位置并聯；結合實物圖，畫出電路圖。9.（2020九上·湛江月考）請你按照實物電路，在方框內畫出電路圖．【答案】解：如圖所示：【考點】根據實物圖畫電路圖【解析】【解答】實物圖中S1與L2串聯，L1與S2串聯，之后將二者并聯，開關S接在支路上緊靠電源的負極，畫出電路圖如圖所示：【分析】根據實物圖，剖析用家電的位置和開關的位置，畫出對應的電路圖。
10.（2020·廣東模擬）請依照?qǐng)D中所示的實物圖，畫出對應的電路圖。【答案】解：如圖所示：【考點】電路的構成及電路圖【解析】【解答】由實物圖可知，L1、L2并聯，電壓表A1與燈泡L1坐落一個環路，燈泡L2坐落另一個環路，電壓表A2和開關坐落支路，電流表并聯在L2兩端，電路圖如右圖所示：【分析】根據實物圖去連電路物圖，剖析器件的串并聯關系，依據電壓的方向聯接即可。11.（2020九上·惠城期終）按照右圖所示的實際電路，畫出電路圖。【答案】【考點】根據實物圖畫電路圖【解析】【解答】由實物圖可知，兩燈泡并聯，電壓表A1檢測支路中的電壓，電壓表A2檢測流過L2的電壓，開關S在支路上，電路圖如圖：【分析】根據實物圖去連電路圖，剖析器件的串并聯關系，依據電壓的方向聯接即可。12.（2020九上·河源期終）如圖，在框中畫出對應的電路圖。【答案】【考點】根據實物圖畫電路圖【解析】【解答】從電源負極開始分路，一路經過開關S1、燈泡L1，另一路經過開關S2、燈泡L2，之后匯合共同回到電源正極；如圖所示：【分析】根據實物圖去連電路圖，剖析器件的串并聯關系，依據電壓的方向聯接即可。
13.（2020九上·白云期終）小明借助如圖所示的電路檢驗并聯電路支路電壓是否等于各大道電壓之和，其中幾根導線接錯了。（1）按圖的實物圖在實線框內畫出對應的電路圖（2）在圖上將接錯的導線打上“×”，之后重新畫上導線，使實物圖能達到實驗?zāi)康摹！敬鸢浮浚?）（2）【考點】根據實物圖畫電路圖，實物的電路聯接【解析】【解答】(1)電壓從電源的負極經過開關、電流表分為兩條大道，一條經過燈泡L1、兩個電壓表回到電源的正極，另一條經過燈泡L2回到電源的正極，如圖所示：；(2)要探究并聯電路的電壓關系，應將兩燈泡并聯，三個電壓表分別檢測支路和大道電壓，所以需通過改動L2與正極相連的導線，應將正極與燈泡L2相連的導線改接左下電壓表的負接線柱，如圖所示：?【分析】（1）按照實物圖的聯接，結合開關和電壓表位置，畫出對應的電路圖；（2）電路并聯時，各用家電在不同西路上。14.（2020九上·東莞期終）如圖甲所示電路中，有兩根導線仍未聯接，請用筆劃線取代導線補上，補上后要求：①電壓表測小燈泡兩端電流；②閉合開關S，向a端聯通滑動變阻器的滑片P，小燈變亮③在圖乙中的方框內畫出電路圖【答案】【考點】根據實物圖畫電路圖，實物的電路聯接【解析】【解答】由題知，燈泡與滑動變阻器串聯，滑片向a端聯通，燈泡變亮，說明電路中電流變大，則滑動變阻器接入電路的內阻變小，故將變阻
