可調電位器是一種可調的電子器件，由一個體和一個轉動或滑動系統組成。共有三個接點,兩端二個之間是這個電位器的最大電阻,中間一個是滑臂,是調節電阻的,如是帶開關的,可將開關后端和最遠端串接入電路,因開關前端是與近來端漏電的,使開關一開,電路處于最大電阻.如無開關的,可將滑臂與一端漏電作一個接點,遠端作一個接點,串接在電路中,應注意開始通電時的電位器處于最大電阻。
精可調內阻器3296,5K三個引腳,中間的引腳,是電位器的滑動觸點,調是對兩側的引腳可調大,可調小,兩側的引腳,是電位器阻值的兩個端點,看你的看法,如何接都行.
一、可調電位器接線方式
對于通常的電位器，緊靠中心的是滑片，中心頭上面就是一根內阻絲，跟內阻絲兩端兩個引腳直接連上去，這兩個引腳分別聯接輸入訊號和地（有些不接），例如一個引腳連輸入訊號，另一個管腳接地電阻箱怎么接線電路，此時這內阻絲兩段上就有了總的阻值值，假如用滑片在這根內阻絲上來回滑動就可以獲得變化的電阻了，而且倘若輸入和輸出訊號接反，這么滑片滑動方向與電阻變化相反。
二、多圈可調電位器接線圖及接線方式

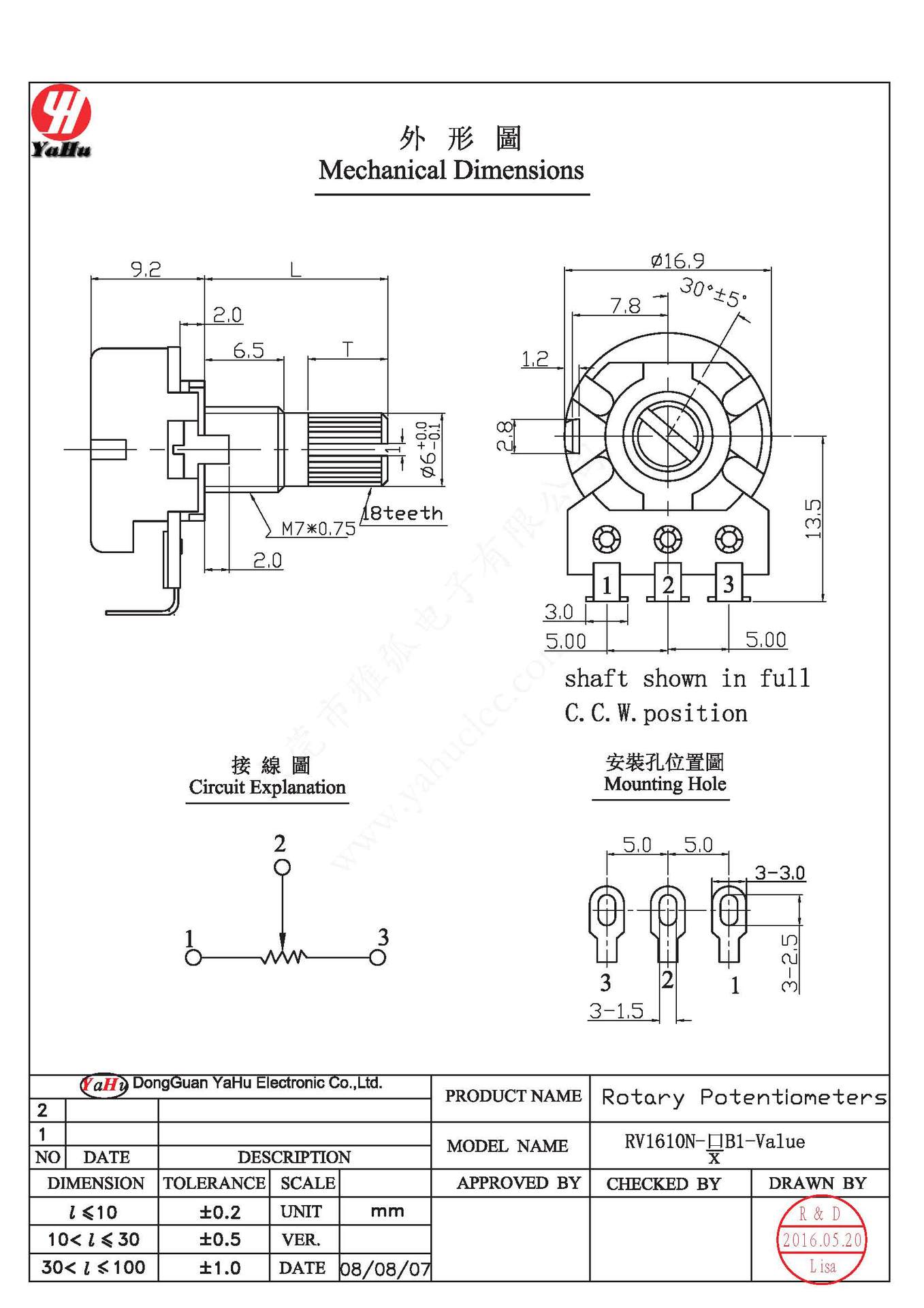

多圈可調電位器接線圖如下：
它和普通的可調電位器作用相同，調整鈕在圖的右上方，調整時可用一字螺釘?shù)缎D(zhuǎn)進行調整。接線腳有3個，2腳為動臂。標識如上圖。CW標識動臂2向3聯通時，是順秒針旋轉調整鈕。
三、電位器接線接線方式及圖解
電位器（或微調內阻等等）常規引腳（僅舉例說有3個引腳的電位器），兩頭的內阻值是固定的，中間引腳對任何一端引腳的內阻值是可變的；
它等效于從中間引腳起把電位器分成兩個串聯的內阻，串聯總電阻是固定的；
因而，假如作為可變分壓內阻用，則一端接輸入電流電阻箱怎么接線電路，中間端接輸出，余上端接地；
假如作為可變內阻用，一端接輸入電流，中間端接輸出，余上端可懸空，或與中間端聯接。
