【知識回顧】
在下期的學習中我們通過實驗和畫圖，學習了凸透鏡成虛像與虛象。
凸透鏡成虛像實驗
在光具座上聯通蠟燭到凸透鏡的距離，調節光屏就可以看見光屏上呈現倒立的、大小不同的虛像。
虛像光路圖
凸透鏡成實像實驗
成實像光路圖
實驗和畫圖表明：
凸透鏡既可以使物體成虛像也可以成實像。
【舉手提問】
從后面實驗看見，蠟燭漸漸緊靠凸透鏡，蠟燭的像由小變大，由虛像變實像，由倒立變正立.
這么，像的性質與物距有哪些樣的關系呢？
【新課學習】
學習進度較快的朋友早已去實驗室用光具座探究了“凸透鏡成像規律”；預習的朋友認真預習課本實驗內容；有條件的朋友可按課本的實驗要求做一做。

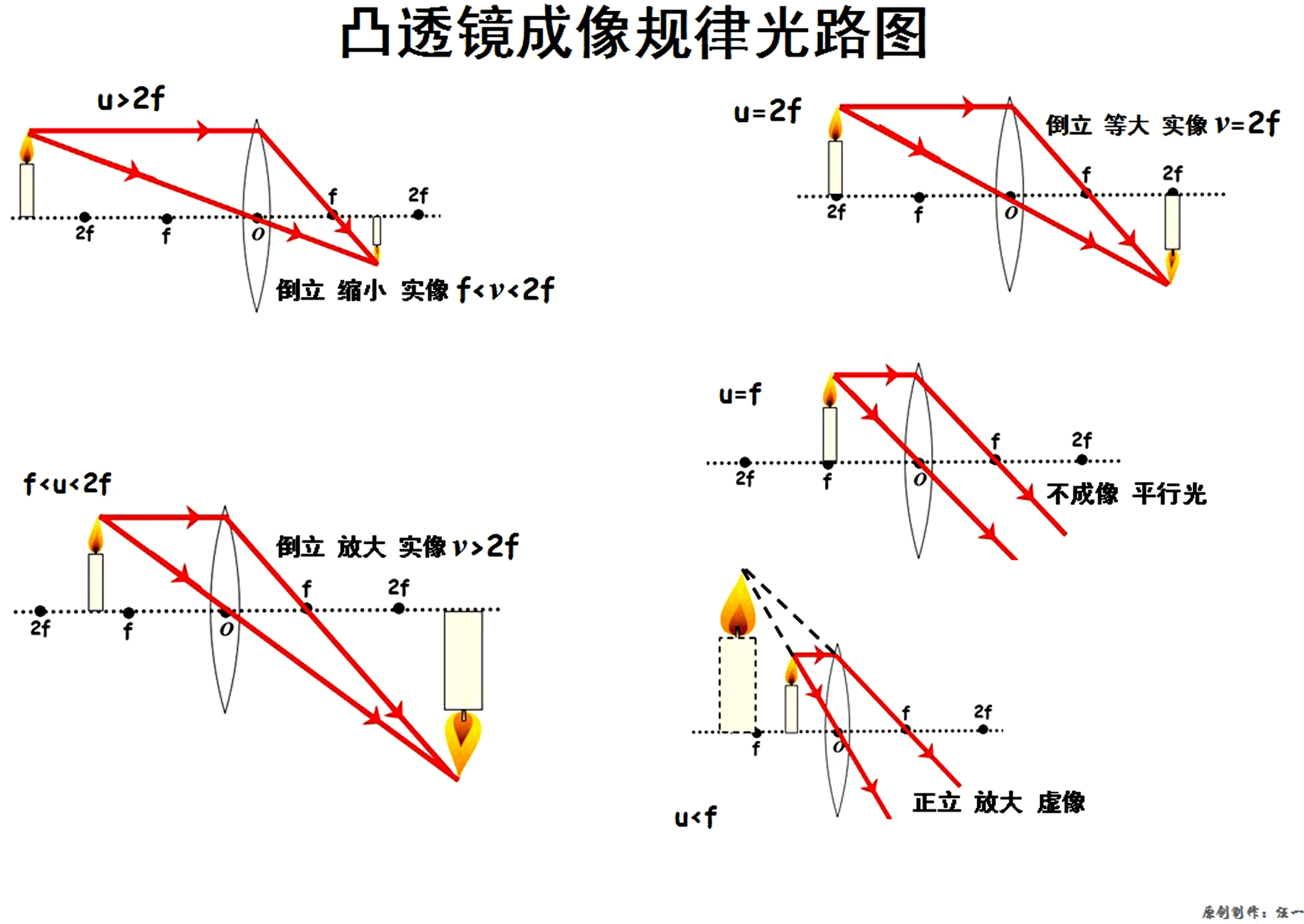

因?yàn)橥雇哥R成像規律較為復雜不容易記住，我們可以結合用畫圖的方式，隨手在練習本上做一做凸透鏡成像原理光路圖，即可找到規律，也可易于記憶。
視頻一：凸透鏡成像規律畫圖
（選擇音量橫屏看）
視頻反省：
1.在凸透鏡成像規律畫圖時，先要明晰焦距f、二倍焦距2f、物距u和像距v.
2.選定三條特殊光線的任意兩條，作出代表物體成像的像點，聯接主軸與像點即為物體的像。
【同步訓練一】
根據視頻中的畫圖方式，試著做一做底下凸透鏡成像光路圖并填空.
1.物距等于焦距時.
2.物距大于焦距時，成像性質為。
答案及成像規律在下面的視頻中找哦！
視頻二：凸透鏡成像規律畫圖
（選擇音量橫屏看）
視頻反省：

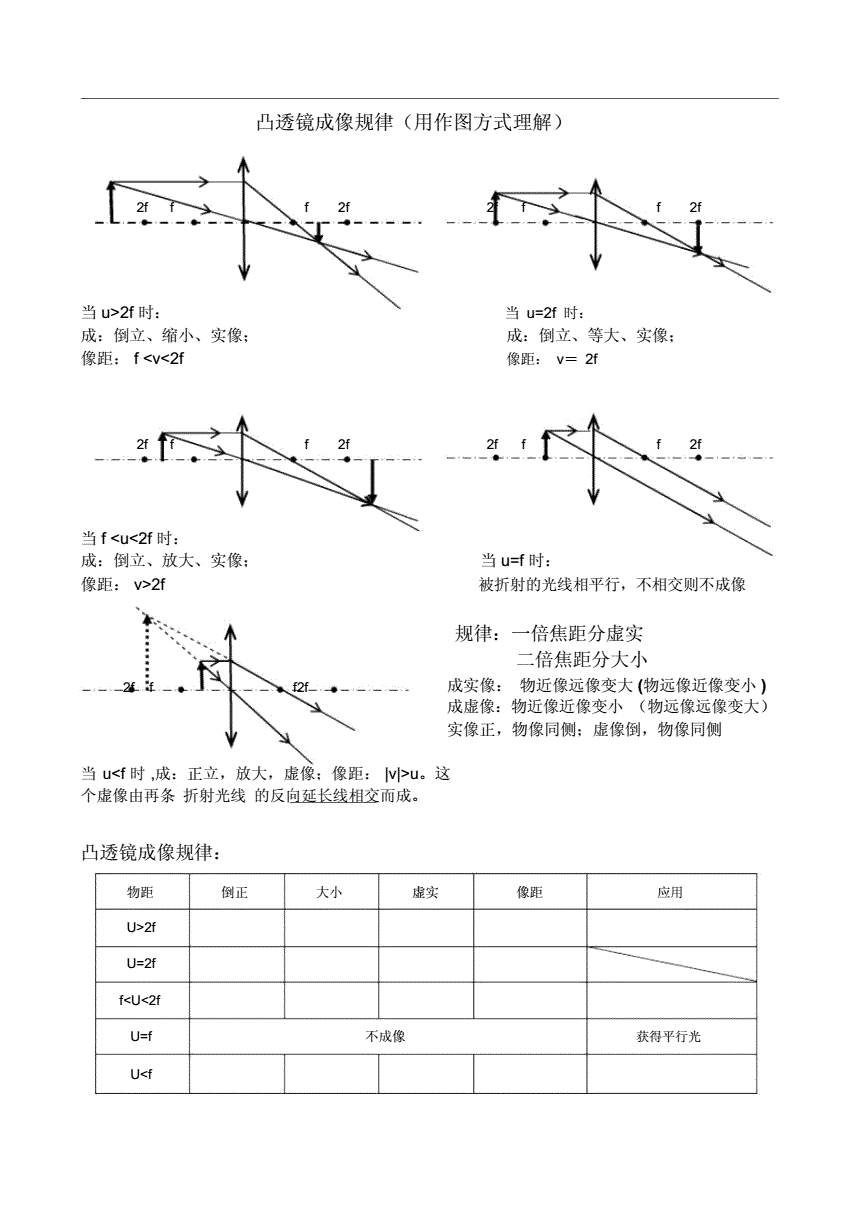

1.實驗和畫圖所得到的“凸透鏡成像規律”相同，記錄實驗結果如下表
2.請記住凸透鏡成像規律口訣：
一倍焦距分虛實，二倍焦距分大小；
物近像遠像變大凸透鏡成像原理光路圖，物遠像近像變小。
【同步訓練二】
（2018成都5題）
如圖所示，倘若在坐落凸透鏡左側的光屏上（圖中光屏未畫出）得到一個燭焰清晰放大的像，這么燃起的蠟燭坐落圖中的（）
A.a點B.b點C.c點D.d點
2.（2018成都29題）
某同事在“探究凸透鏡成像規律”的實驗中，勾畫了如圖所示的圖象（ν表示像到凸透鏡的距離，u表示物體到凸透鏡的距離）用該凸透鏡作為放大鏡使用時，被觀察的物體到透鏡的距離在m以內；
把物體從距凸透鏡5cm處移到距凸透鏡20cm處的過程中，像的大小將（選填“變大”“變小”“先變小再變大”“先變大再變小”）
參考答案：
（1）C（2）0.05變小
