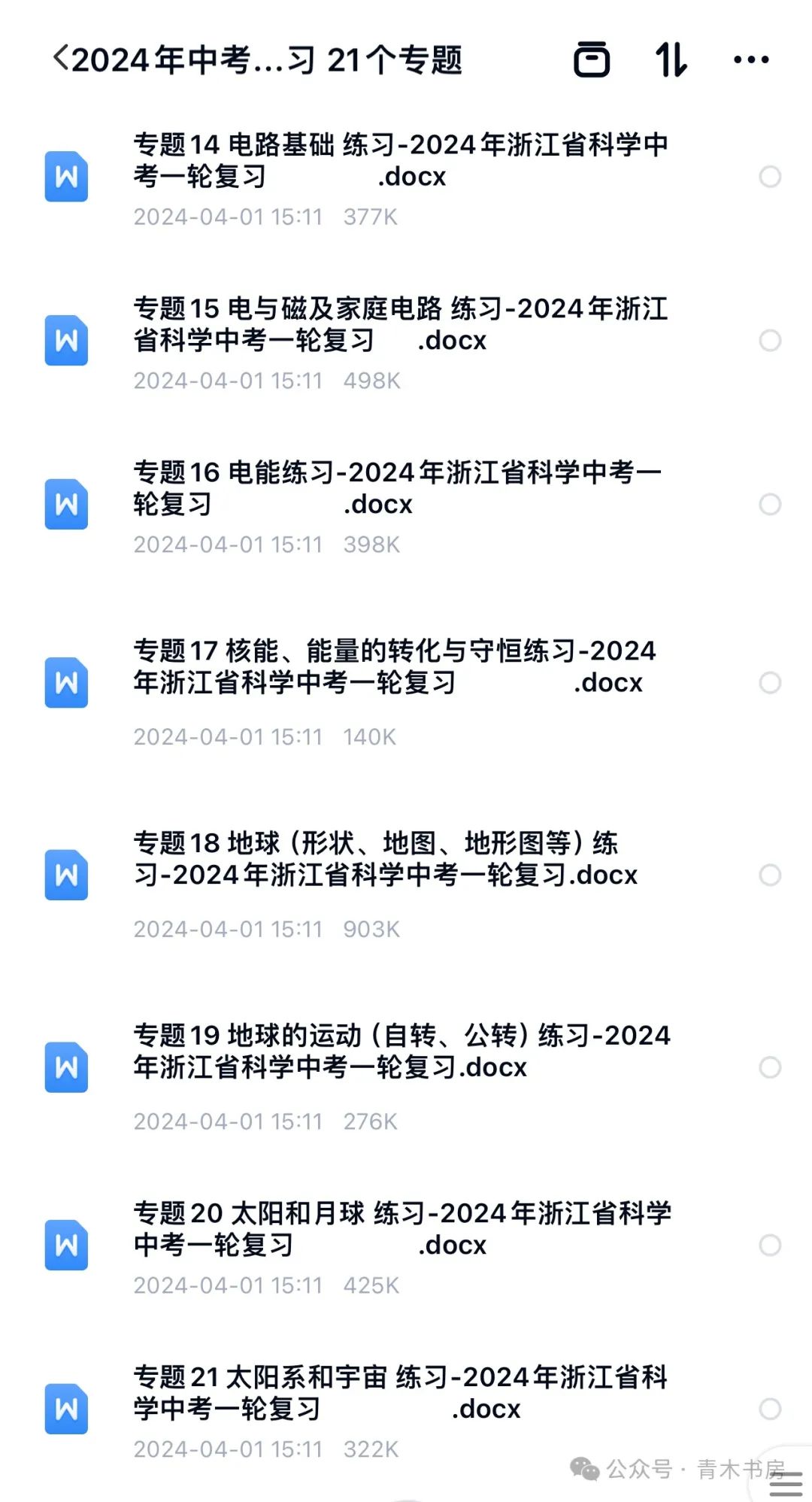

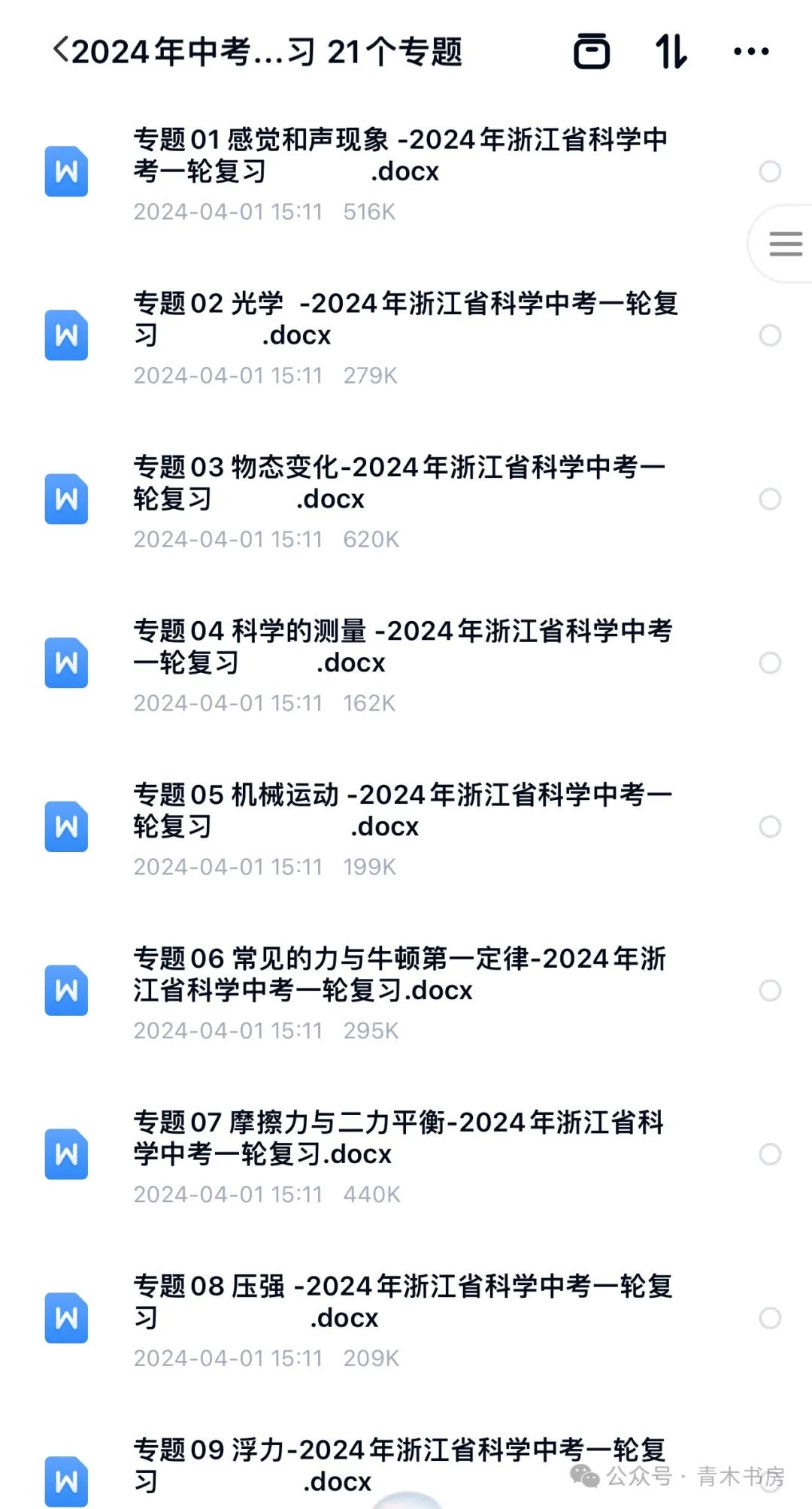

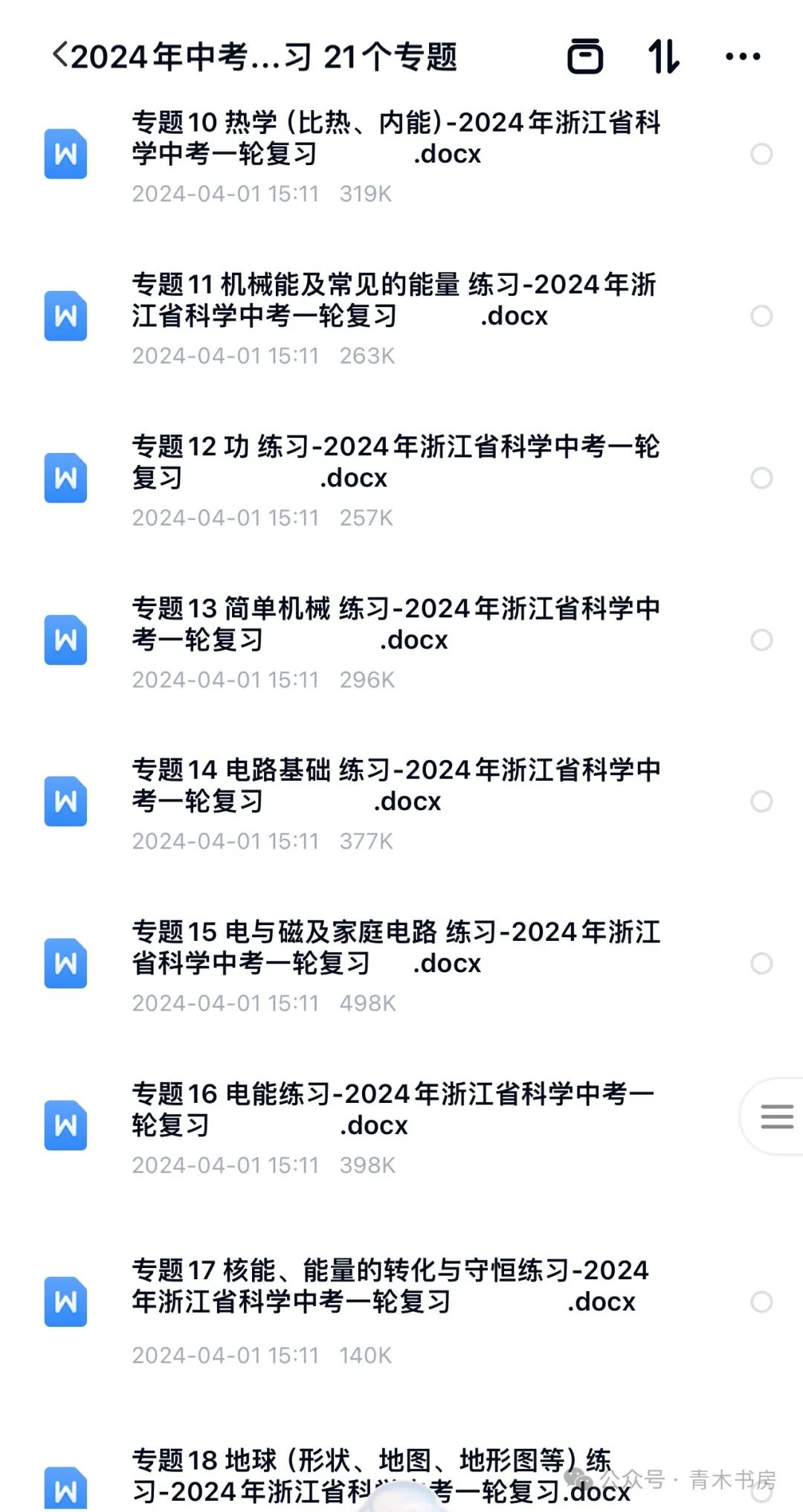

完成后的目錄及部分內容截圖如下：
下載方法見文章末尾。
?
?
?
?
?
?
?
?
?
?
【分析】首先根據導體電阻的影響因素確定兩個電阻的大小，然后根據并聯電路的電壓特性分析電壓，最后比較流過它們的電流。 如圖所示，導體A和B并聯。 根據并聯電路中總電壓等于各支路兩端電壓的規律：UA=UB； 導體的電阻與長度成正比，因此如果導體A的材質相同、厚度相同，則它比B長，則電阻RA>RB； 根據公式，當電壓相同時，通過導體的電流與電阻成反比； 因此，電流通過它們IAB。 因此D正確，A、B、C錯誤。 所以選D。
解：從題意可知，排風扇和照明可以同時工作，也可以獨立工作，所以排風扇（電機）和燈泡并聯，各自的支路由一個開關。 主干道上沒有開關。 轉變; 從各選項可以看出ABC是錯誤的，D是正確的。
故選：D。
【分析】從圖中可以看出，滑動壓敏電阻與L1串聯，然后與L2并聯。 并聯電路互不影響，因此L2的亮度保持不變。 從滑塊的運動中，我們可以知道滑動壓敏電阻阻值的變化，進而可以知道支路電阻。 變化，根據歐姆定律，可以得到支路電流的變化，進而可以知道L1亮度的變化；
從圖中可以看出，滑動變阻器先與L1串聯，再與L2并聯。 當滑塊向左移動時，連接到滑動變阻器的電阻變小，流過它的電流變大。 可以看到L1的亮度變亮了； 且并聯電路互不影響，因此L2的亮度保持不變。 所以答案是：B.
【分析】根據電流表的使用規律進行分析判斷。 A、電流表正負極接反，故A錯誤； B、電流表測量的是主路總電流，故B錯誤； C、電流表與燈泡L1串聯，電流從“+”端子流出，從“-”端子流出，故C正確； D、電流表與燈泡L2串聯，測量流過L2的電流，故D錯誤。 所以選擇C。
【分析】（1）串聯電路的總電壓等于各處電壓之和； (2)首先分析兩個電壓表測得的電壓，然后根據串聯電路的電壓規律確定兩者的大小，然后分別讀出兩個電壓值，將它們對應起來，最后計算出另一個電壓根據相同的規則。 根據圖A可以看出，電阻R1和R2串聯，電壓表V1測量總電壓，V2測量R2的電壓。 根據串聯電路的電壓規律可知，V1的示值大于V2； 根據圖B，當量程為0~3V時，刻度值為0.1V時，讀數為1.2V； 當電壓表量程為0~15V時，刻度值為0.5V，則讀數為6V； 因此，V1的讀數為6V，V2的讀數為1.2V，即電阻R2的電壓為1.2V； 則電阻R1的電壓為：U1=-U2=6V-1.2V=4.8V。 所以選擇C。
【分析】影響電阻的因素有導體長度、截面積、導體材料、溫度等，其他條件相同時，導體截面積越大，電阻越小。
當兩根鉛筆引線并聯到電路中時，長度、材料和溫度均不變，但截面積增大，因此電阻減小，燈泡變得更亮。 D 是正確的。 所以答案是：D
解答：根據題意，當電動車上的信號接收器（S1）接收到信號后轉動電動車鑰匙（S2），汽車就可以正常啟動。 這說明兩個開關是相互影響的，是串聯的。 一起控制電機，故A正確，BCD錯誤。
因此選擇：A.
【分析】（1）從電路圖中可以看出，R1、R、R2串聯。 電壓表V1測量R1兩端的電壓，V2測量R兩端的電壓，V3測量電源電壓與R1兩端電壓的差值； 根據滑塊的移動來判斷連接電路的滑動變阻器的阻值變化。 根據歐姆定律，我們可以知道電路中電流的變化和R1兩端電壓的變化，從而判斷圖①、圖②所代表的電壓表。
(2)當滑塊位于左端時，R1、R2串聯。 根據圖像，得到R1兩端的電壓和流過它的電流。 R1的阻值根據歐姆定律求得。 電源的電壓是根據串聯電路的電壓特性來表示的。
當滑塊位于右端時，R1、R、R2串聯。 電源的電壓是根據串聯電路的電壓特性來表示的。 結合方程得到電源的電壓；
(3)根據串聯電路的電壓特性，可以得到電壓表V3和V1之間的關系，從而確定圖像。
【答】解決辦法：（1）當滑動變阻器的滑塊P從右端向左端滑動時，與電路相連的滑動變阻器的電阻變小。
根據I=，可以看出電路中的電流變大；
根據U=IR，R1兩端電壓變大，
因此，①代表電壓表V1，②代表電壓表V2。
(2)當滑塊位于左端時，R1和R2串聯，
從(b)圖中我們可以看出R1兩端的電壓U1=4V，通過的電流I1=0.4A，
那么R1===10Ω；
電源電壓U＝U1+I1R2＝4V+0.4A×①
當滑塊位于右端時，R1、R、R2串聯。
從圖(b)可知，I2=0.2A，R兩端電壓UR=3V，U1′=2V，
那么電源電壓U=UR+U1′+I2R2=3V+2V+0.2A×
由兩個方程①②可得：U=6V。
(3)由于V3測得的電源電壓與R1兩端的電壓存在差異，
因此，當U1=4V、I1=0.4A時，V3的指示為U-U1=6V-4V=2V；
當U1′=2V、I2=0.2A時，V3的指示為U﹣U1′=6V﹣2V=4V；
結合選項，我們可以看到A是一致的，但BCD是不一致的。
因此選擇：A.
1. 填空
不變； 6
【分析】（1）根據圖片確定電路的串并聯關系電流表指針偏轉與電流方向，以及各表測得的物理量，最后根據歐姆定律進行分析判斷； (2) 根據恒定電源電壓和歐姆定律方程進行計算。
(1)如圖所示，定值電阻R1和變阻器R2串聯，電壓表測量R1的電壓，電流表測量流過R1的電流。 根據公式可以看出，電壓表和電流表的示值之比為R1，因此無論壓敏電阻的滑塊如何移動，兩者的比值都不會改變。 (2)當電流表讀數為0.3A，電壓表讀數為1.5V時，R1的阻值為： 當滑塊P移動到一定位置時，電流表讀數為0.4A。 ; 根據U總計=I總計R總計，可得：U總計=0.4A×（5Ω+R變化）①； 當滑塊P移動到另一位置時，電流表讀數為0.3A； 根據U總計=I總計R總計：U總計=0.3A×（5Ω+R變化）②； 解：U 總計 = 6V，R 變化 = 10Ω。
B;0.4;15
【分析】（1）從圖中電壓表指針的偏轉方向可以判斷電流的方向，也可以判斷水果電池的極性； (2)首先確定電壓表的量程，然后根據指針的位置讀取數字。 就是這樣; (3)串聯電池組的總電壓等于各電池電壓之和。
(1)如圖所示，當電壓表指針向右偏轉時電流表指針偏轉與電流方向，表示“+”端接電池正極，“-”端接電池負極。電池，因此金屬片B是電池的負極。 （2）此時電壓表的量程為0~3V，所以分度值為0.1V，所以此時的電池電壓為0.4V； (3)串聯電池組的總電壓等于各電池電壓之和，一節十節電池電壓為1.5V，四節干電池串聯電壓為6V。 因此，所需的此類電池的數量為n==15。 因此，答案為：B； 0.4; 15.
并聯; S2
【分析】（1）如果只有一條路徑，則該電路是串聯的； 如果有多條路徑，則電路是并聯的； (2)根據電機和照明的工況進行分析。 (1)如圖所示，電流可以通過燈泡和開關S2流回負極，也可以通過開關S1和電機流回負極。 因此，有兩條路徑，因此它們是并聯的。 (2)無論冰箱門是否關閉，壓縮機都會工作； 而照明是為了冰箱門打開時照明，所以當冰箱門關閉時，照明就會熄滅，所以斷開開關應為S2。
將要; 斷開
【分析】只需根據圖片分析電氣元件串并聯關系的變化即可。
(1)如圖所示，當開關S閉合時，“定時開關”處于斷開狀態時，指示燈與播放器串聯。 此時指示燈和播放器會有電流流過，指示燈亮起，同時播放音樂。 (2)到了上課時間，“定時開關”閉合，播放器短路。 指示燈將亮起，音樂將停止。
(1)由于手與塑料薄膜摩擦產生電流，帶相同電荷的塑料薄膜相互排斥而分散。
(2)飲料吸管的外壁比較光滑。 它與藥液的橡膠瓶蓋緊密接觸。 空氣很難進入，就很難形成這種“氣壓差”，也就很難“吸”到藥液； 而口服液吸管的外壁有棱紋，有利于空氣的進入。 藥液在大氣壓的作用下很容易被擠入口腔。 （只要合理）
【分析】（1）根據摩擦起電與電荷的相互作用進行分析解答； (2)用吸管吸飲料時，飲料之所以能順著吸管流進嘴里，是因為飲料瓶內的氣壓大于吸管內的氣壓。 當飲料被吸進去時，飲料瓶內的氣壓會下降。 如果能保證外界空氣進入瓶內，并且這種壓差一直存在，那么就可以繼續下去。 否則，吸吮無法完成。 基于此，兩根吸管的表面是不同的。 分析判斷所產生的不同效果。
(1)用干燥的手將撕成條狀的塑料薄膜從上到下揉搓數次。 您會看到塑料薄膜展開。 原因是：手與塑料薄膜之間的摩擦使帶相同電荷的塑料薄膜相互排斥。 傳播。 (2)口服液吸管的橫截面如圖所示。 外壁有邊緣。 與圓形截面的飲料吸管相比，更容易吸取瓶中的藥物。 原因是：飲料吸管的外壁比較光滑，與液體的橡膠接觸。 瓶蓋接觸緊密，空氣很難進入，很難形成這種“氣壓差”，所以很難“吸”到藥液； 而口服液吸管的外壁有棱紋，有利于空氣的進入，藥液在大氣壓的作用下很容易被壓入口腔中。
