這是一份人教版(新課標)必修34串聯電路和并聯電路說課講義ppt，共14頁。PPT講義主要包含了認識電路電阻串聯和并聯計算器，并聯電路，電壓特性，串聯電路，UU1+U2+U3，電流特性，，內阻特性，串并聯電路特性，ACD等內容，歡迎下載使用。
（一）知識與技能1、了解串聯和并聯電路的聯接形式，把握串并聯電路的電壓和電流特性。2、掌握電組的串并聯的估算。3、知道常用的電流表和電壓表都是由小阻值的電壓表G（表頭）加裝而成的。4、了解電壓表（表頭）的原理，曉得哪些是滿偏電壓和滿偏電流。5、理解表頭改裝成常用電流表和電壓表的原理，會求分壓內阻和分流內阻的電阻。（二）過程與方式曉得常用的電流表和電壓表都是由小阻值的電壓表加裝而成的。通過分壓內阻和分流內阻電阻的估算，培養中學生應用所學數學知識解決實際問題的能力。
（三）情感、態度與價值觀通過本節課的教學活動，要培養中學生的應用意識，引導中學生關心實際問題，有志于把所學數學知識應用到實際中去。★教學重點熟練把握串并聯電路的特性；電組的串并聯的估算。★教學難點表頭G加裝成大量程電流表V和電壓表A的原理，并會計算分壓內阻和分流阻值。★教學方式自學引導、講授法★教學用品投影片、多媒體輔助教學設備

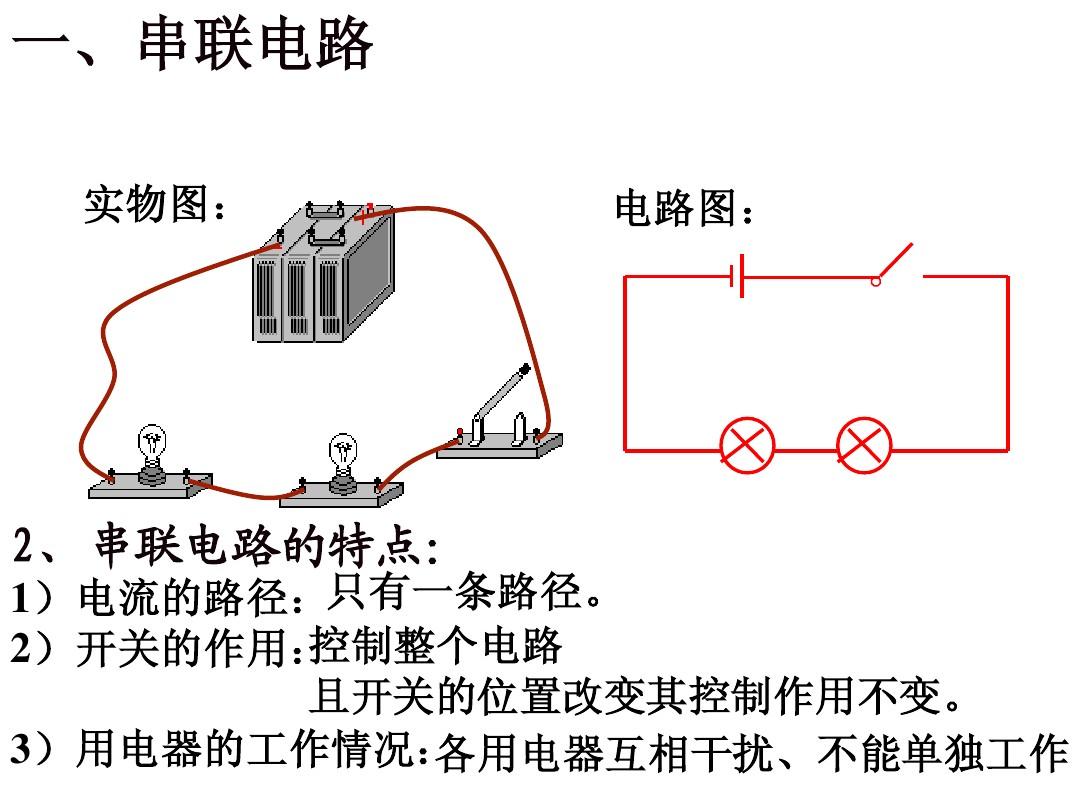

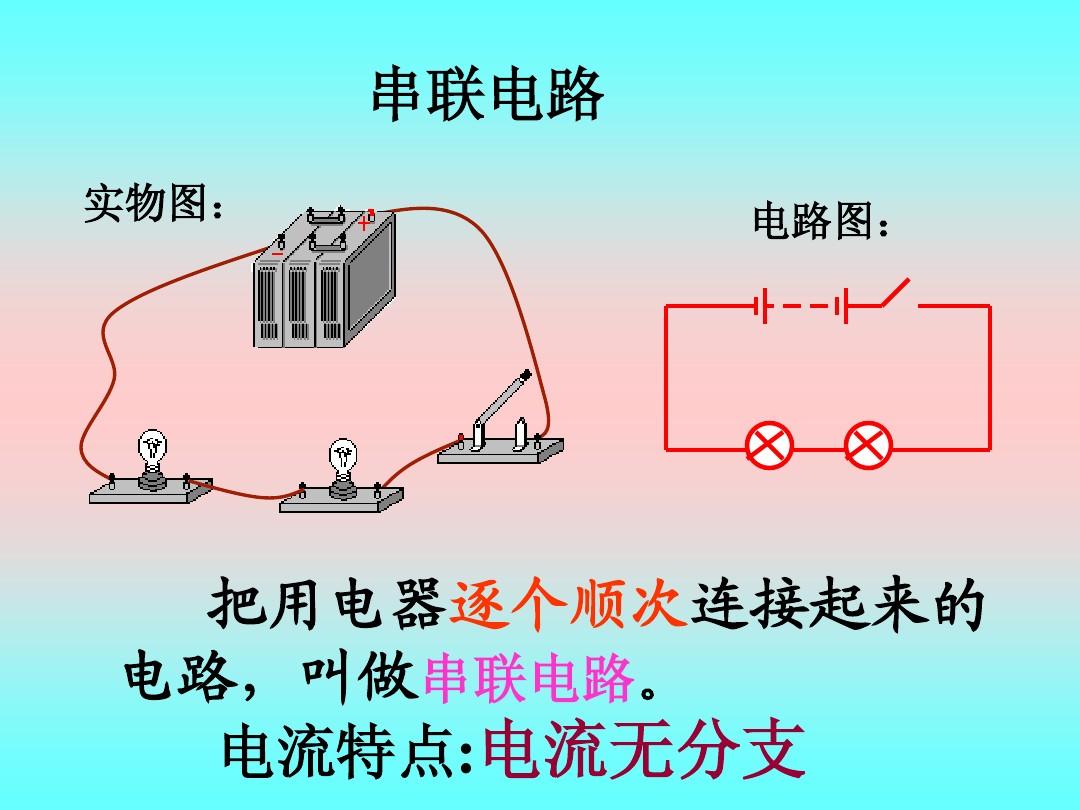

1.哪些是電路的串聯?
把幾個導體器件依次首尾相連的方法
把幾個器件的一端連在一起另一端也連在一起,之后把兩端接入電路的方法
2.哪些是電路的并聯?
I0=I1=I2=I3
串聯電路各處的電壓相同
并聯電路的總電壓等于各大道的電壓之和
I0=I1+I2+I3+…
串聯電路兩端的總電流等于各部份電路電流之和
并聯電路的總電流與各大道的電流相等
串聯電路的總內阻等于各部份電路內阻之和
討論：多個阻值串聯呢？
討論：多個內阻并聯呢？
并聯電路的總內阻的倒數等于各大道內阻的倒數之和
②n個相同內阻(R1)串聯或并聯,其總內阻R=？
③不同電阻的阻值串聯,總內阻與其中最大內阻有何關系?
④不同電阻的阻值并聯,總內阻與其中最小阻值有何關系?
⑤并聯電路中,某一阻值減小,總內阻怎么變?
⑥混聯電路中,某一阻值減小,總內阻怎么變？
①R1和R2并聯后R=？
(若R1遠小于R2電阻串聯和并聯計算器，R=？)
如圖所示電路,當ab兩端接入100V電流時,cd兩端為20V,當cd兩端接入100V電流時,ab兩端電流為50V,則R1:R2:R3為()
A.4:2:1B.2:1:1C.3:2:1D.以上都不對
如圖所示電路中,R1=20Ω,R2=40Ω,R3=60Ω,R4=20Ω,R5=40Ω,則下述說法正確的是()
A.若UAB=140V,C、D端開路,則UCD=84VB.若UAB=140V,C、D端開路,則UCD=140VC.若UCD=104V,A、B端漏電,則通過R1的電壓為0.6AD.若UCD=104V,A、B端漏電,則通過R3的電壓為0.4A
有四盞燈，接入如圖的電路中,Ｌ1和Ｌ2的阻值均為484Ω,Ｌ3和Ｌ4的阻值均為1210Ω,把電路接通后,四盞燈的電壓之比I1:I2:I3:I4=.
