凸透鏡的應用
相機可以變成倒置的、縮小的虛像。
投影膠片上的圖案通過凸透鏡產生放大的倒置虛像。
放大鏡是一種凸透鏡，可以形成放大的正立實像。
現象：同一個凸透鏡可以形成不同的像。
問：凸透鏡成像的虛實、大小、正反面與物距有什么關系？
實驗
實驗?zāi)康模禾剿魍雇哥R成像的規律
實驗設備：蠟燭、凸透鏡、光屏、燈臺等。
1、物距：物體到凸透鏡中心的距離；
2、像距：像距凸透鏡中心的距離；
1、把蠟燭放在2f以外的地方，接上光屏，直到光屏上出現清晰的圖像，觀察圖像的大小和倒置。
2、將物體放在2倍焦距上凸透鏡的成像規律表格，觀察像的大小、倒置、虛實。
3、將蠟燭移到2f和f之間，重復以上操作，觀察檢測。
4、將物體放在焦點上，觀察即可成像。
沒有成像
凸透鏡成像定律

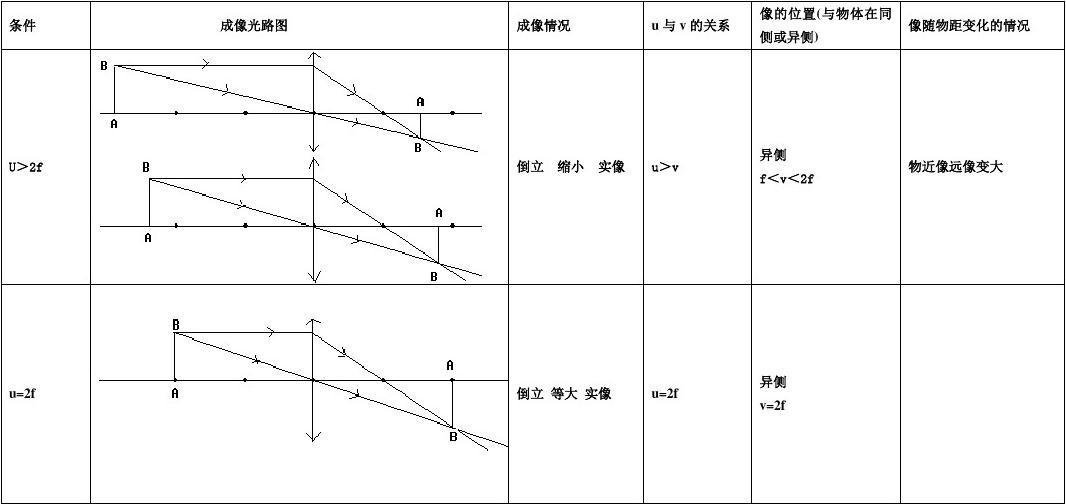

凸透鏡成像規律及應用：
記憶公式
倍焦距分為實焦和虛焦； 兩倍的焦距被分成大小。
物體的近像變大； 遠處物體的近像變小。
分析歸納：
1、u=f是虛像與實像的分界點。
2. u=2f是圖像大小的分界點。
3、凸透鏡形成的虛像都是倒立的，實像都是正立的。
4、物體離焦點越近，像離焦點越遠，像就會越大。
練習
1、為了防盜，在門上裝一個“貓眼”，讓在家的人可以認出屋外的人（是縮小的形象），但屋外的人看不到屋外的人家里清楚，那么“貓眼”應該是（ ）
A．棱鏡
B、玻璃磚
C．凹透鏡
D、凸透鏡
(1)貓眼實際上是一個光學系統，由兩片鏡片組成。 目鏡，也就是門外的透鏡，是凹透鏡，物鏡，也就是門上面的透鏡，是凸透鏡。
(2)門外物體首先通過凹透鏡形成正立縮小的實像；
(3)以凹透鏡成象為物，再經凸透鏡成像。
【分析】
(1)凹透鏡的焦距極短，它形成的是室內人或物的縮小直立實像。 該圖像恰好落在物鏡（凸透鏡）的焦點內。 這時物鏡就起到了放大鏡的作用，最后得到相對放大的正射影像。
(2)當人由內向內看時，此時的門鏡相當于凹透鏡。 凹透鏡對光線有發散作用，所以目鏡看不到房間的成像。
綜合以上分析，本人選擇：C。
2.根據題目要求畫圖：
(1) 根據平面鏡的成像特性，使物體AB在平面鏡中成像；
(2)一束光從水底射向空中，試畫出反射和折射的光路圖；
(3) 如圖所示，SA和SB為光源S發出的兩條光線，其中SA平行于主光軸，SB通過左焦點。 畫出這兩條光線經過凸透鏡后的出射光線。
(1)平面鏡的成像特點是：被攝物大小相等，到平面鏡的距離相等，連線垂直于鏡面，左右互換，即，像物關于平面鏡對稱，AB的像就是由此對稱而得。
(2)先畫法線過入射點，再根據入射光畫反射光，反射光與法線在同一平面，但反射角等于入射角； 根據入射光、折射光和法線在同一平面內，折射角小于入射角，確定折射光的方向。

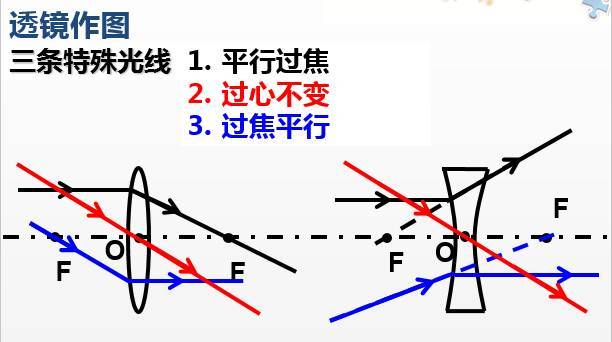

(3)凸透鏡上有三種特殊入射光線：①平行于主光軸； ② 穿過焦點； ③ 通過光心； 本題給出了以上兩種特殊射線。
分析
(1)分別作物體AB的端點A、B相對于平面鏡的對稱點A'、B'，用實線連接A'、B'，得到AB在平面內的像鏡子。 如圖所示：
(2) 畫過入射點O垂直于海面的法線，按反射角等于入射角畫出反射光線； 根據折射角小于入射角畫出折射光線。 如圖所示：
(3) SA的入射光線平行于主光軸，經凸透鏡折射后，折射光線通過焦點； SB的入射光線通過焦點凸透鏡的成像規律表格，通過焦點的入射光線經凸透鏡折射后平行于主光軸，如圖：
