1、實驗目的：觀察凸透鏡成各類像的條件
2、實驗器材：凸透鏡、光具座、蠟燭、光屏、火柴
3、實驗步驟：

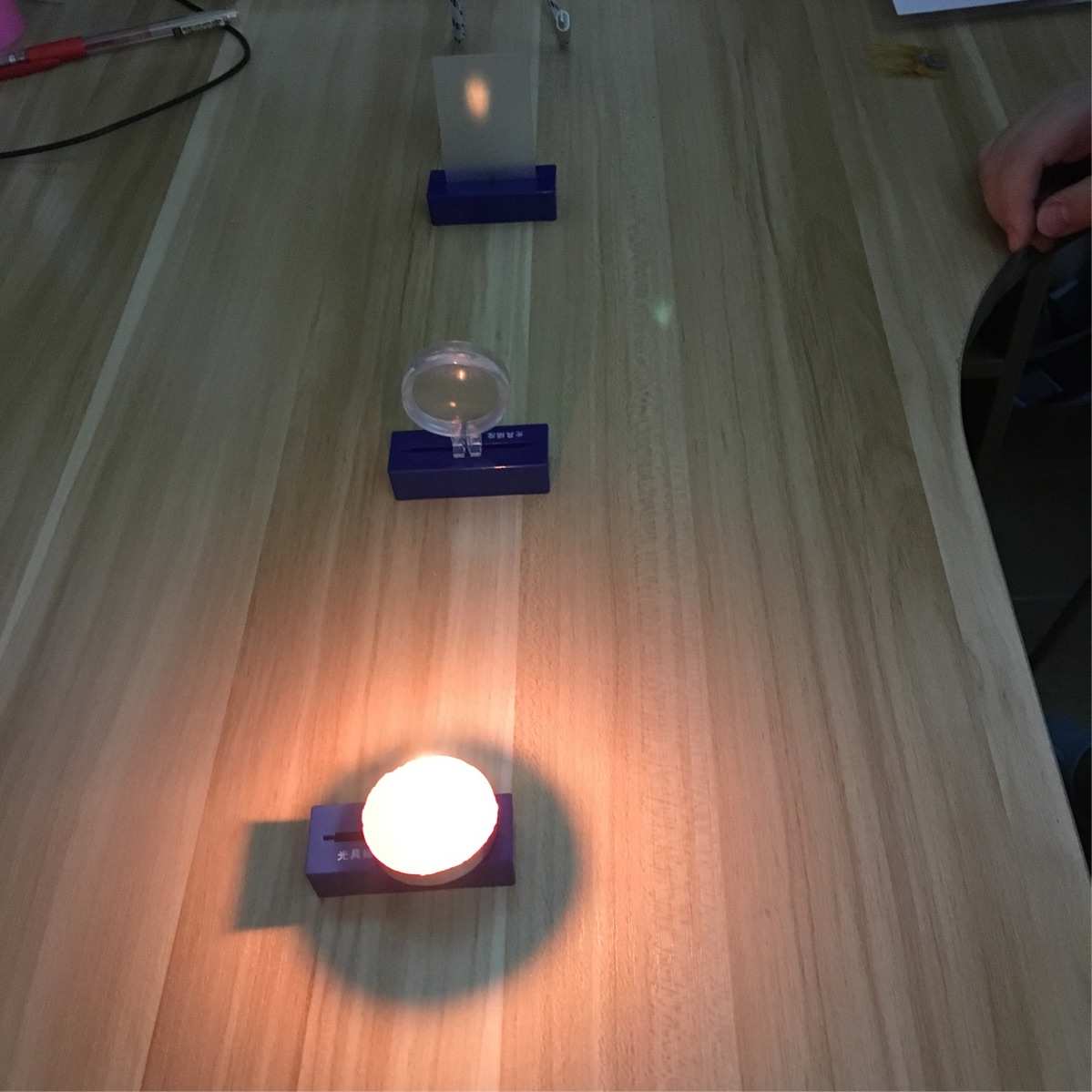

（1）共軸調節,把蠟燭、凸透鏡、光屏依次擺放在光具座上。燃起蠟燭，調整蠟燭、凸透鏡、光屏的中心大致在同一高度。
（2）把蠟燭置于較遠處凸透鏡成像規律習題，使，聯通光屏，直至光屏上出現明亮、清晰的燭焰的像。觀察這個像是倒立的還是正立的，是放大的還是縮小。檢測像距和物距。
（3）把蠟燭移向凸透鏡，讓蠟燭到凸透鏡的距離等于，聯通光屏，直至光屏上出現明亮、清晰的燭焰的像。觀察像到凸透鏡的距離、像的倒正和大小。檢測像距和物距。
（4）把蠟燭再緊靠凸透鏡，讓蠟燭到凸透鏡的距離在，聯通光屏，直至光屏上出現明亮、清晰的燭焰的像。觀察像到凸透鏡的距離、像的倒正和大小。檢測像距和物距。
（5）把蠟燭繼續緊靠凸透鏡，讓蠟燭在凸透鏡的焦點上，聯通光屏，看是否還能成像
（6）把蠟燭聯通到凸透鏡的焦點以內，聯通光屏，在光屏上能夠看見燭焰的像嗎?
（7）表格：透鏡焦距f=cm
物距與焦距的關系
物距u/cm
像的性質
像距v/cm
實虛
大小
正倒
要點展現：
1、測量凸透鏡的焦距：借助平行光源或太陽光粗測凸透鏡的焦距。（實驗室提供的凸透鏡的焦距有5cm、10cm和30cm，我們所選的透鏡最好在10cm—20cm之間，太大或太小都不便捷）。
2、操作過程中，應固定好蠟燭、凸透鏡，之后聯通光屏，直至在光屏上得到一個清晰的像為止，讀出物距與像距的大小。
3、當物距大于焦距時，無論如何聯通光屏，在光屏上也找不到物體的像。此時應除去光屏，透過凸透鏡觀察火焰的成像情況。
知識點二、凸透鏡成像規律
1、凸透鏡成像的規律和應用見下表：
物的位置
像的位置
像的性質
應用舉例
u＞2f
2f＞v＞f
物像異側
縮小、倒立、實像
拍照機，耳朵
u=2f
v=2f
等大、倒立、實像
特征：虛像大小轉折點
2f＞u＞f
v＞2f
放大、倒立、實像
幻燈，影片機
u=f
不成像
特征：像的虛實轉折點
u＜f
物像同側
放大、正立、虛像
放大鏡
2、凸透鏡的成像規律可以聯想它的應拿來加以記憶，典型的三個應用是：拍照機、幻燈機和放大鏡，它們都是借助凸透鏡成像規律制成的。弄清這種儀器的原理，腦子中有使用這種儀器時的情境，就不難記住凸透鏡成像的規律了。
要點展現：
總結凸透鏡成像規律，可簡略歸納成：
（1）“一倍焦距分虛實，內虛外實”
（2）“二倍焦距分大小，近大遠小”
（3）“物近像遠，近焦則大”
圖文剖析
同步練習
凸透鏡成像的規律
（易）1．如圖所示，要在光屏上得到最大的像，應將物體放到凸透鏡右邊何處（）
A．a處B．b處C．c處D．焦點F處
（易）2．有一次，小明在他家的寫字臺玻璃臺板后邊滴了一滴水，透過水滴看過去，他發覺壓在臺板下報紙上的文字變大了。這是因為此時的水滴相當于一個，報紙上的文字經過水滴折射后產生一個放大的像（填“實”或“虛”）。
（易）3．一凸透鏡的焦距是10cm，將燃起的蠟燭置于凸透鏡前40cm處，則燭焰通過凸透鏡所成的像是（）
A．倒立縮小的虛像
B．倒立放大的虛像
C．倒立等大的虛像
D．正立放大的實像
（易）4．如圖右圖所示，是“研究凸透鏡成像”實驗的原理圖，若在光屏上(光屏未畫出)能得到清晰放大的燭焰虛像，則蠟燭可能放在透鏡右邊a、b、c、d四點中的點上，此成像特性可應用在機上。
（易）5．李老師用投影儀放映投影片時，發覺屏幕上的畫面太小，要使畫面變的大一些，正確的調節方式是()
A．減少投影儀與屏幕之間的距離，減少凸透鏡到投影片之間的距離
B．減少投影儀與屏幕之間的距離，減小凸透鏡到投影片之間的距離
C．減小投影儀與屏幕之間的距離，減少凸透鏡到投影片之間的距離
D．減小投影儀與屏幕之間的距離，減小凸透鏡到投影片之間的距離
（易）6．某凸透鏡的焦距為10cm，當物體順著主光軸從距離30cm處向透鏡聯通時凸透鏡成像規律習題，則下述凸透鏡所成像的變化情況中，正確的為()
A．像一直變大
B．像一直變小
C．像先變小后變大
D．像先變大后變小
（易）7．小紅朋友家有一架f=50mm的拍照機,她為了研究凸透鏡成像規律先做了如下試驗：
（1）取下鏡頭，讓太陽光正對著鏡頭，觀察鏡頭對太陽光的作用，因鏡頭是一個，所以它對太陽光有作用。
（2）用一張硬紙板在鏡頭前面接收經鏡頭折射后的光斑，用此種方式檢測焦距，當在報紙上得到一個又小又亮的光斑，測出之間的距離，就大概是焦距。
（3）用鏡頭作放大鏡觀察物體時，物體到鏡頭的距離應。
（4）裝上鏡頭，用照像機來拍一張開花的果樹的像。
①拍果樹的像時，果樹到鏡頭的距離要小于；
②拍完果樹的像以后，想要拍一朵較大的桃花的像，則應使鏡頭(填“遠離”或“靠近”)桃花。
參考答案
【答案】
1．B
2．凸透鏡、虛
3．A
4．c、投影儀
5．C
6．D
7．(1)凸透鏡、會聚；（2）鏡頭到光斑；（3）大于焦距；（4）二倍焦距、靠近
