按照在電路中電感器L和電容C的聯接形式不同，可以有兩種LC諧振電路，LC并聯諧振電路和LC串聯諧振電路。

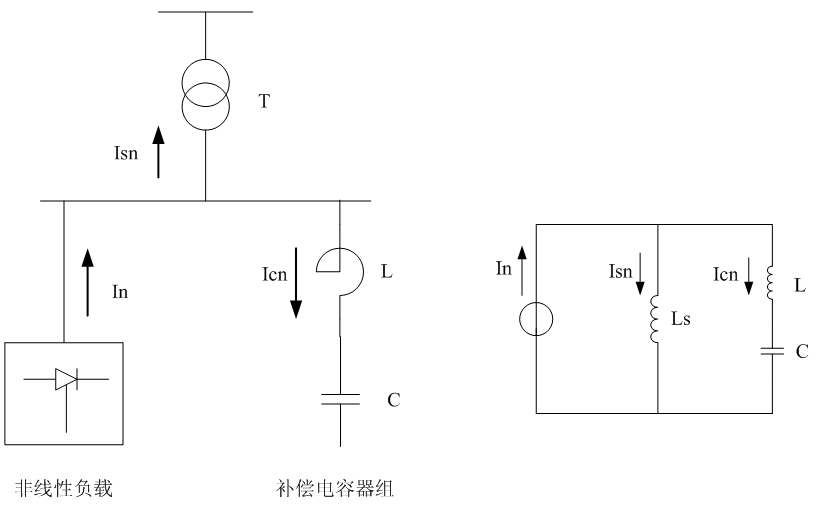

LC并聯、串聯諧振電路在應用中的變化較多，是電路中剖析的一個難點，只有把握LC并聯、串聯電路的阻抗特點等基本概念，能夠正確便捷地理解富含LC并聯、串聯諧振電路的各類不同電路的工作原理。
LC諧振的工作過程
LC振蕩電路中，電路中的L1電感，C1是電容，這樣L1和C1就構成了并聯諧振電路。LC諧振的工作過程理解上去比較困難，我們可以借助鐘擺的左右運動來說明。
當給鐘擺一個初始運動能量后，都會左右擺動上去，假若不給鐘擺電力或則機械力，鐘擺都會在擺動的過程中，擺動幅度越來越小，最后漸漸停出來。這和LC諧振電路一樣，當給一個初始能量，電路都會發生諧振，這一諧振的過程就跟鐘擺一樣在沒有動力的支持下，振蕩將逐步衰減至零。
LC諧振電路的基本諧振過程1(電--磁的轉換過程)
假定一開始電容C1上早已充有電能，之后電容C1中的電能對線圈L1放電，這時電容C1中的電能轉換成線圈L1中磁能的過程，電容C1放電結束時，能量全部以磁能的方式成存放在線圈L1中。
LC諧振電路的基本諧振過程2(磁--電的轉換過程)
在電容C1放完電以后，線圈中的磁能又以線圈兩端形成自感電動勢以電壓的方式，開始對電容C1進行充電，這一充電過程是線圈L1中磁能轉換成電容C1中的能量。
電容C1充完電以后，電容C1兩端的電流再次對線圈L1放電，又開始新一輪的振蕩、能量轉換過程。
假如電路中的電感L1和電容C1不存在能量耗損，則振蕩回路的振蕩電壓將是等幅的，為正弦波。仍然振蕩下去。
但線圈L1存在著直流內阻，存在電能的耗損，電容C1也存在耗損，這就造成諧振回路的電壓不是等幅的，而是漸漸衰減的過程。
在LC諧振電路中，振蕩過程中的諧振頻度為f。，改變L1和C1的容量值，能夠改變振蕩的頻度f。，無論LC是并聯諧振電路還是LC串聯諧振電路，其諧振頻度的估算公式是相同的。
LC并聯諧振電路的阻抗特點
LC并聯諧振電路的阻抗可以等效成一個內阻，這是一個特殊內阻，它的電阻大小是隨頻度高低變化而變化的。這些等效可以便捷對電路的工作原理的理解。
從下邊的LC并聯諧振電路的阻抗特點曲線。X軸方向?yàn)長C并聯電路的輸入訊號頻度，y軸方向?yàn)樵撾娐返淖杩埂挠覉D中可以看出，這一阻抗特點諧振頻度f。為中心軸，左右對稱。
對于LC并聯諧振電路的阻抗剖析
1、輸入訊號頻度等于諧振頻度f。時，LC并聯電路發生諧振，此時諧振的電路的阻抗達到最大，并為純阻性，即相當于一個電阻很大的內阻。
2、當輸入訊號的頻度低于諧振頻度f。后，LC諧振電路處于失諧狀態，電路的阻抗增長(比電路諧振時的阻抗有所減弱)，但是訊號頻度越是低于諧振頻度，LC并聯諧振電路的阻抗越小，此時電路阻抗呈現容性。當輸入訊號頻度低于諧振頻度后，LC并聯諧振電路可以等效成一只電容，可以如此去理解：在LC并聯諧振電路中，當輸入訊號頻度下降后，電容C1的容抗在減少，而電感L1的感抗在減小，容抗和感抗是并聯的，按照并聯特點，并聯電路起到主要作用的是阻抗小的一個，所以當輸入訊號頻度低于諧振頻度以后，這一并聯諧振電路中的電容C1的容抗小電感器串聯和并聯公式，起到主要作用，整個電路相當于一個電容。
3、輸入訊號頻度高于諧振頻度f。后，LC并聯諧振電路也處于失諧狀態電感器串聯和并聯公式，諧振電路的阻抗也減少，并且是訊號頻度越高于諧振頻度，電路的阻抗越小。當訊號頻度高于諧振頻度時，LC并聯諧振電路的阻抗呈現感性，電路等效成一只電感，可以這樣理解：因?yàn)橛嵦?hào)頻度低，電感L1的感抗減少，而電容C1的容抗減小，感抗和容抗是并聯的，L1和C1并聯后電路中起到主要作用的是電感而不是電容，所以這時LC并聯諧振電路等效成一只電感。
LC并聯諧振電路諧振時電路總電壓最小
在輸入訊號的頻度等于電路的諧振頻度f。時，電路發生并聯諧振，此時電路的阻抗為最大，所以頻度為f。的訊號流過LC并聯諧振電路的電壓最小。
在LC并聯諧振電路發生諧振時，因?yàn)榱鬟^電容C1上的訊號電壓與流過電感L1上的訊號電壓相位相反，所以這兩個訊號電壓之和為零，電容C1中的電壓和電感L1中的電壓不流過訊號源電路。
