在熱學實驗中，核心問題是探究阻值的檢測。其內容無非是測導體內阻、電表內阻、電源內阻三種情況。根據實驗器材的不同，實驗電路有多種多樣，變化繁雜，使中學生倍感熱學實驗無規律，難度大，產生教學上一個難點。究其緣由，主要是對內阻意義及伏安法測內阻缺少深刻理解。筆者以為，深刻理解伏安法測內阻要詣，以伏安法測內阻為線索，可貫串整個熱學測內阻實驗。循著這條線索，中學生將對測內阻有一清晰的認識，找到其規律，樹立起信心，化難為易，化繁為簡。下邊以近些年中考試卷為例，就測內阻實驗這一課題分類歸納。
伏安法測內阻的要詣

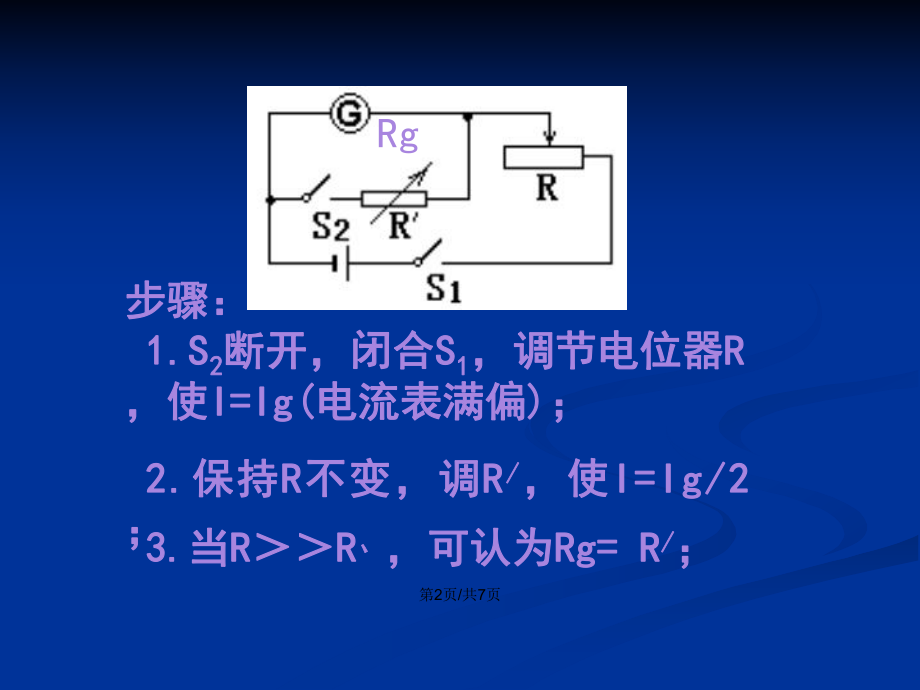

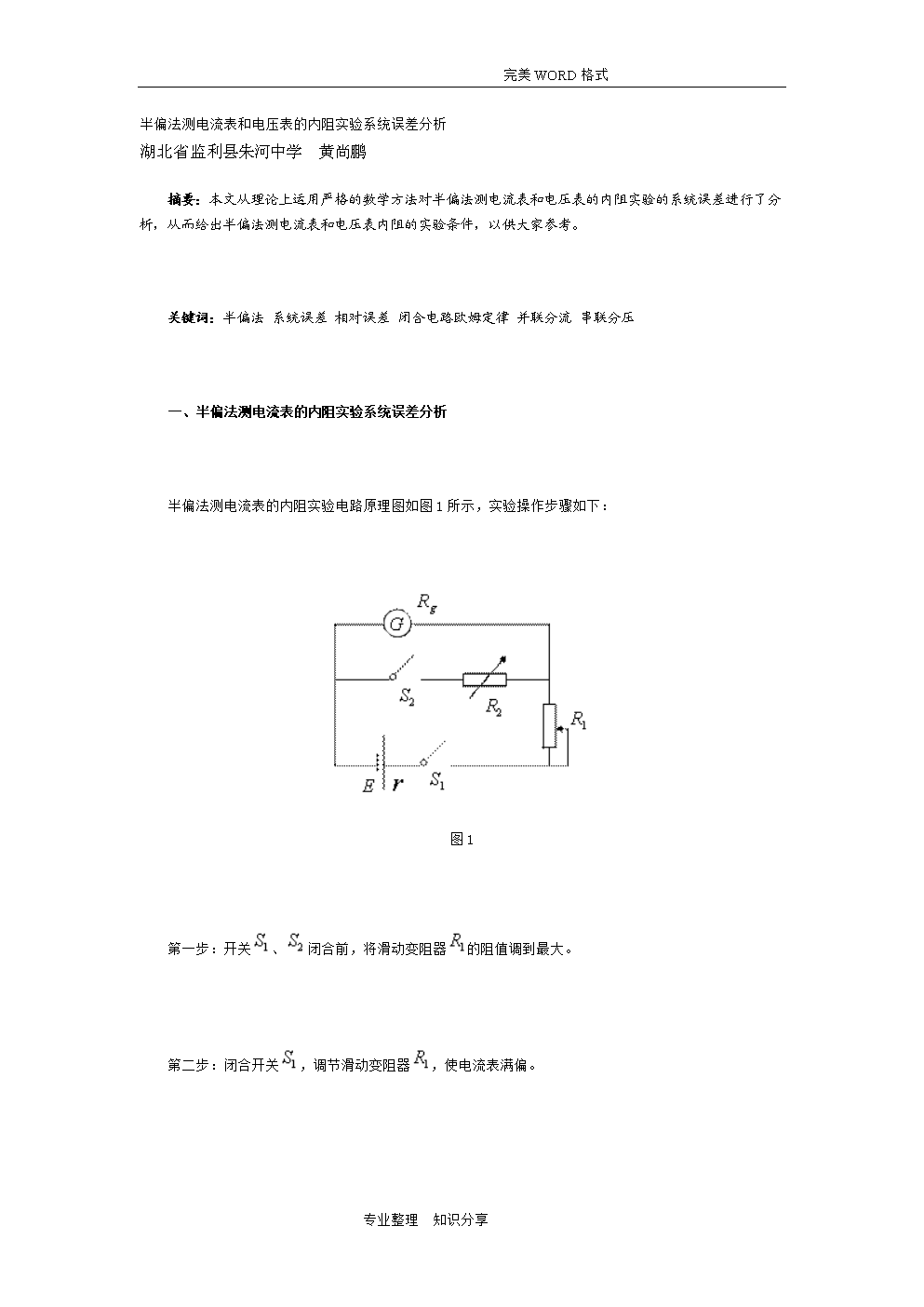

測內阻的基本技巧是伏安法?？梢赃@樣講，用其他方式測內阻的都是由此方式拓展演化而至。因而必須深刻理解伏安法測內阻。伏安法測內阻的原理就是根據內阻定義：R=U/I(該式作為定義式比作為歐姆定理的變型意義更深刻)。只要測出導體兩端的電流和通過的電壓，就可以求出導體的內阻。這也是伏安法名稱的來歷。于是，一切測內阻的實驗，就是圍繞怎么測出相關電流和電壓而展開的。電流和電壓的檢測，有直接的，有間接的。直接檢測就要考慮檢測值要確切，偏差要小，儀表的精度(確切值)要高，要合理選擇水表阻值。間接檢測，就要考慮各類等值方式，如等效法、替代法、半偏法、圖像法等等。具體求內阻有用公式(定義式、歐姆定理)直接估算電阻的測量實驗方法，也有用圖象求解。內容豐富多彩，方式千變?nèi)f化電阻的測量實驗方法，但萬變不離其宗。
伏安法測內阻
其要點有三;一是水表的內接和外接，二是滑動變阻器分壓和限流，三是水表(阻值)的選擇。
(1)在伏安法測內阻電路中，因為電壓表電流表電阻的存在(非理想水表)，為減少檢測結果的系統偏差，可分別采用電壓表外接法如圖1a和電壓表內接法如圖1b。由內阻定義R=U/I，采用外接法，電壓值偏大，故檢測值偏小;采用內接法電流值偏大，故內阻檢測值偏大。具體檢測待測內阻Rx為大內阻宜采用內接法，小阻值采用外接法。
(2)滑動變阻器的分壓和限流聯接。因為實際檢測時實驗的電源與水表阻值的關系，促使用家電有時不能直接連到電路上。此時應考慮使用滑動變阻器使之符合要求。具體分壓式和限流式電路。通常講，分壓式電路適用于①要求電流從零開始變化或多組數據的;②滑動變阻器電阻較小的;③用限流電路達不到要求的等三種情況。此時應先運用歐姆定理計算相應電流或電壓再選擇聯接電路。
(3)水表的選擇。若題給水表有多個，則應選擇阻值適用、精度高(最小刻度值小)的水表。電流表通常是與電源電動勢直接比較，阻值應略小于或等于電源電動勢。電壓表一般必須先進行計算，由歐姆定理I=E/R或I=U/R確定，使其電壓大于阻值。有時還須依照題目要求選擇水表。
