物理第20講阻值的檢測本ppt來自：千教網()本ppt來自：千教網()考點一伏安法測內阻1．檢測工具：__電流__表和__電壓__表。2．原理：用__電流__表測出待測內阻Rx兩端電流U，用__電壓__表測出通過待測內阻Rx的電壓I，用公式__R＝U/I__算出待測內阻Rx。3．電路圖：如下圖。4．滑動變阻器的作用(1)__保護電路__；(2)改變__內阻兩端電流__和__流過內阻的電壓__，因而實現多次檢測。5．聯接電路時應注意的問題(1)聯接電路時，開關處于__斷掉__狀態。(2)滑動變阻器連入電阻處于__最大電阻__。(3)先聯接電路中__串聯__部份，再將電流表__并__聯連在被測內阻兩端。考點一本ppt來自：千教網()考點一伏安法測內阻(1)檢測定值內阻時，應多次檢測求平均值，以降低實驗偏差，檢測小燈泡的內阻時電阻的測量ppt課件免費，因?yàn)殒u絲的內阻受濕度影響顯著，故不能將多次檢測結果求平均值作為鎢絲的阻值。(2)借助電流表和電壓表測阻值的電路有兩種接法。一、電流表外接法，如圖甲所示，適用于檢測電阻較小的阻值。二、電流表內接法，如圖乙所示，適用于檢測電阻較大的阻值。
考點一本ppt來自：千教網()考點一變式法測內阻6．伏阻法測內阻(1)檢測工具：電流表。(2)電路圖：如下圖。(3)實驗步驟：①斷開開關S1，閉合開關S2電阻的測量ppt課件免費，測出電源電流U。②斷開開關S2，閉合開關S1，測出待測內阻Rx兩端的電流Ux。③待測內阻Rx＝__UxR/U－Ux__。7．安阻法測內阻(1)檢測工具：電壓表。考點二本ppt來自：千教網()考點一變式法測內阻7．安阻法測內阻(1)檢測工具：電壓表。(2)電路圖：如下圖。(3)實驗步驟：①斷開開關S2，閉合開關S1，測出通過定值內阻R0的電壓I1。②斷開開關S1，閉合開關S2，測出通過待測內阻Rx的電壓I2。③待測內阻Rx＝/I2__。考點二本ppt來自：千教網()考點一變式法測內阻8．伏滑法測內阻(1)檢測工具：電流表(2)電路如圖(3)實驗步驟：①閉合開關，將滑片移至最上端，記下電流表示數U總。②將滑片移至最右端，記下電流表示數Ux。③待測內阻Rx＝/U總－Ux__。考點二本ppt來自：千教網()考點一變式法測內阻9．安滑法測內阻(1)檢測工具：電壓表(2)電路如圖(3)實驗步驟：①閉合開關，將滑片P移至最上端，記下電壓表示數I。

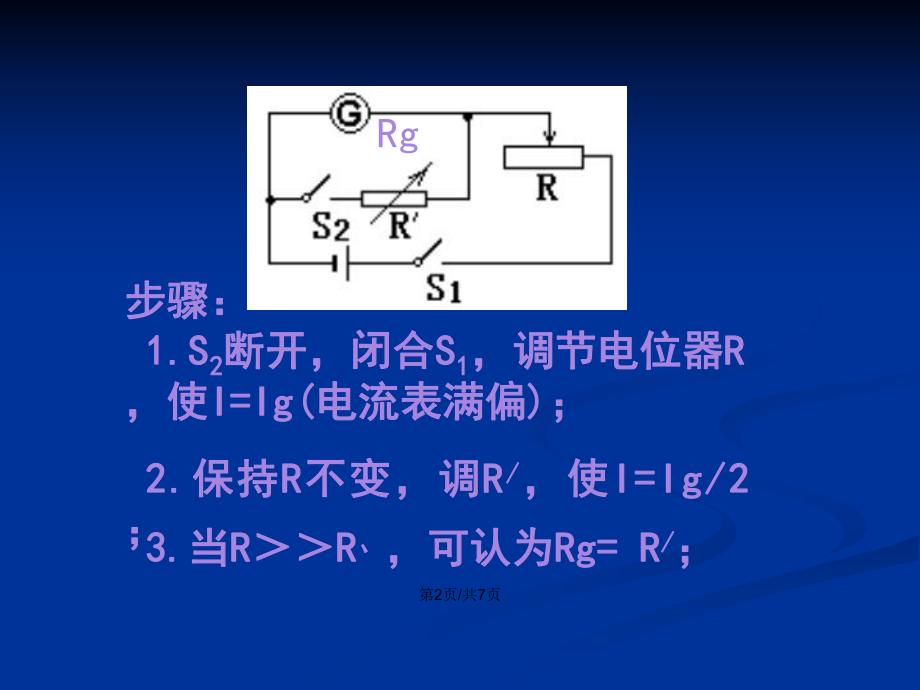

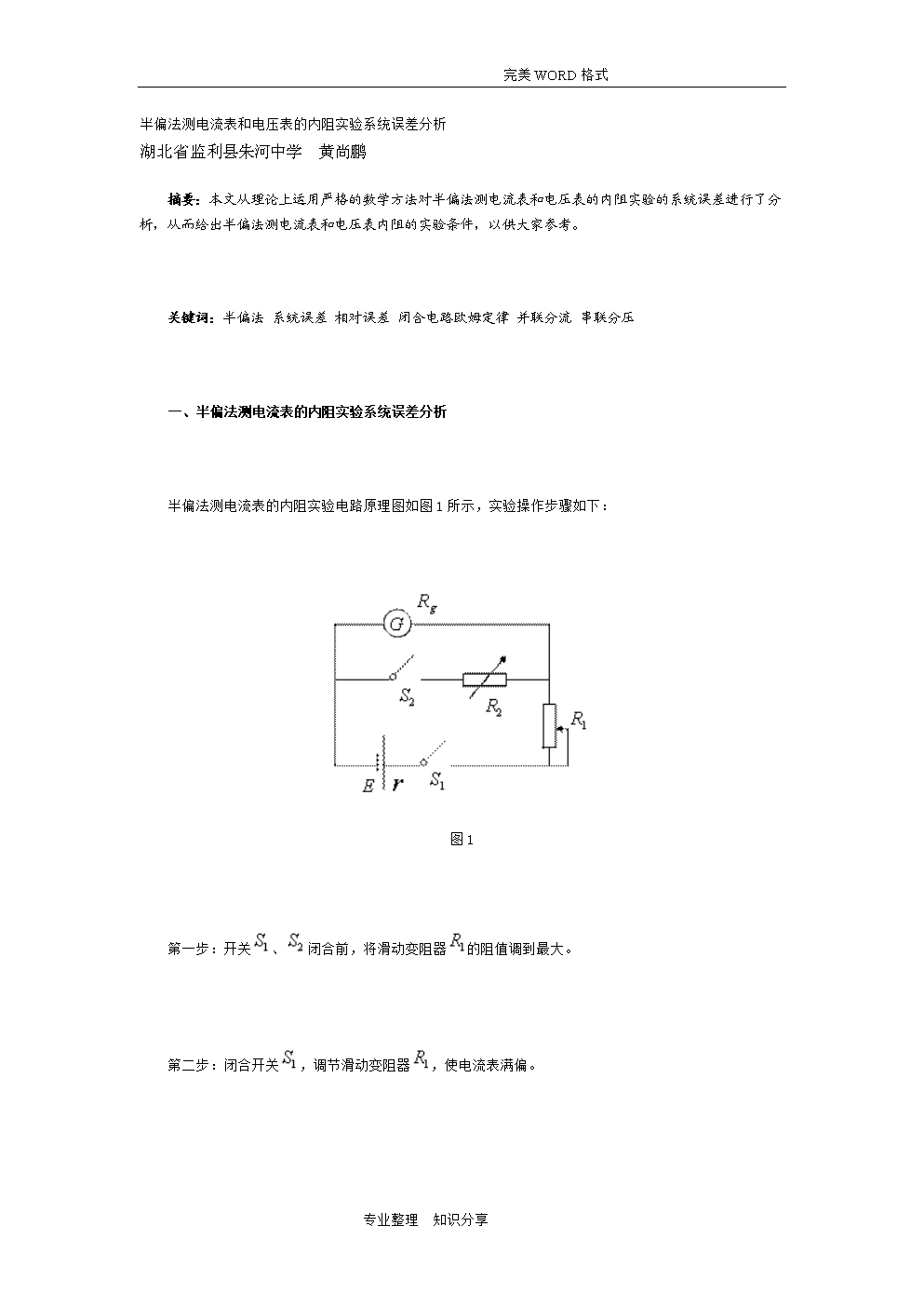

②將滑片移至最右端，記下電壓表示數Ix。③待測內阻Rx＝/I－Ix__。考點二本ppt來自：千教網()考點一變式法測內阻10．取代法測內阻(1)檢測工具：內阻箱。(2)電路如圖。(3)實驗步驟：①單刀雙擲開關S接a，測出通過待測內阻Rx的電壓為I。②單刀雙擲開關S接b，調節阻值箱，使電路中的電壓仍為I，讀出內阻箱連入值為R0。③待測內阻Rx＝。考點二本ppt來自：千教網()本ppt來自：千教網()例：(2014，北京)小陸朋友做“用電壓表、電壓表測內阻”實驗，現只有電源(電流小于3V且保持不變)、待測內阻Rx、電壓表(0～15V阻值受損)、阻值為10Ω的定值內阻R1、阻值為30Ω的定值內阻R2、開關及導線若干。他經過思索，進行了三次實驗，電路圖及閉合開關后對應的電流表的示數分別如圖、(b)、(c)所示。請依照相關信息估算(寫出估算過程)。(1)小陸朋友所用電源的電流；(2)待測內阻Rx的電阻是。(估算內阻時，精確到0.1Ω)本ppt來自：千教網()本ppt來自：千教網()本ppt來自：千教網()
