瀏覽講義溫習知識
光從水底射入空氣中時的反射和折射
同步練習鞏固提高
一、填空題
1、插入水底的牙簽，在水底的部份斜看上去向變彎折，裝了水的桶底看上去變，都是因為光從射向時發生的緣故。
2、通過寫字臺上的玻璃板觀察玻璃板下的文字，所見到的文字的位置常常比實際位置(選填“高”或“略低”)一些，這是因為。
3、早晨看見太陽從地平線剛才升起時，實際上它還在地平線的下方，這些現象是因為引起的。
4、潛水員在水底聽到空中飛鳥的高度比鳥的實際高度(豎直向下看情況除外)要。
5、如圖所示是光在空氣和玻璃兩種物質中傳播的路線。請用箭頭標出光線的傳播方向，由圖可知：AB是，CD是。AB右側是，AB左側是(填玻璃或空氣)。入射角的大小是，折射角的大小是。
6、如圖所示，不透明的容器中有一只鐵制玩具烏龜，人的耳朵在S位置時正好看不到烏龜，這是的緣故；向容器中注入適量的水，鼻子就才能看見烏龜了，這是導致的。
7、一束光從空氣斜射到某液面上發生反射和折射，入射光線與液面成30°角(如圖)，反射光線與折射光線的傾角為83°，則反射角的大小為，折射角的大小為。
8、如圖所示,把銀錠置于碗底B處后加適量水,從A處正好看見刀幣的像在E處,用激光筆從A點向(用圖中字母表示)處照射,可照耀刀幣。加滿水,從A處見到像的位置將(選填“變高”“變低”或“不變”)。
9、光在水底的傳播速率為空氣中傳播速率的3/4,光在玻璃中的傳播速率為空氣中傳播速率的2/3,當光從空氣斜射入水底時,折射光線偏向法線;當光線從空氣斜射入玻璃中時,折射光線也偏向法線。你覺得,當光線從水底斜射入玻璃中時,折射光線會(選填“偏離”或“偏向”)法線。你推測的理由是。
10、2019年8月，青島膠州出現“海市蜃樓”奇觀，一座“城市”懸浮在空中，如圖．這一奇景是因為光的現象產生，所看見的“城市”是像（選填“實”或“虛”）。
二、選擇題
1、下列現象由光的折射產生的是（）
A.橋在水底產生“倒影”
B.手在燈光下產生影子
C.池水看上去比實際淺
D.車輛后視鏡可擴大視野
2、一束激光AO由空氣斜射入平行玻璃磚的上表面，經兩次折射后從玻璃磚的下表面射出，下述所作的四個折射光路圖中，可能正確的是（）
3、一根直木桿，一半斜插在水底，游泳的人從水底觀看這根木桿，右圖中正確的應是（）
4、一光線由空氣斜射入水底，入射角為30°在海面上同時形成反射和折射，此時折射光線和反射光線之間傾角的大小一定（）
A．大于30°
B．小于30°且大于60°
C．小于60°且大于120°
D．小于120°且大于150°

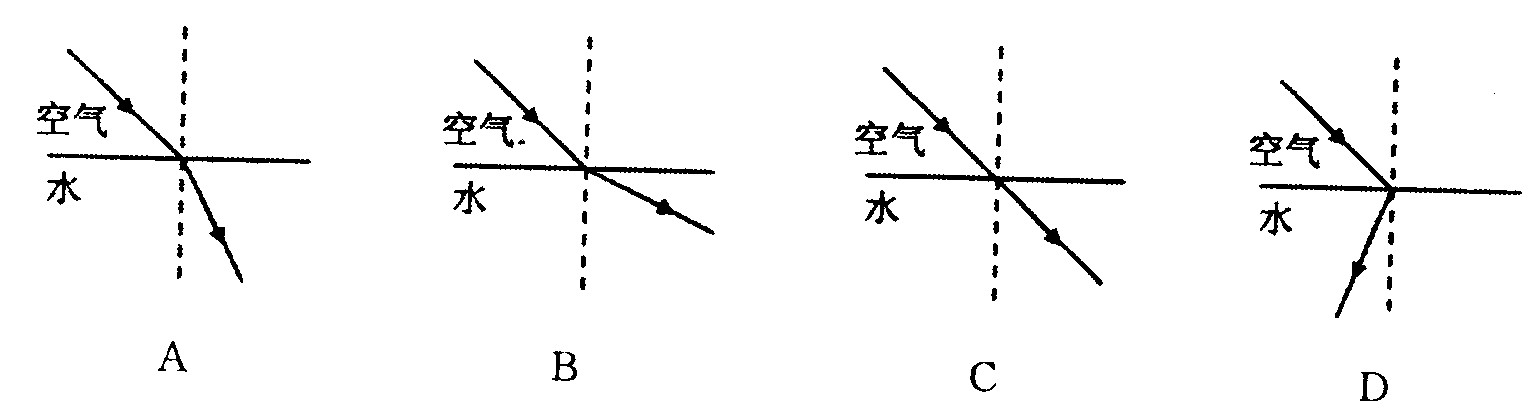

5、小強在水底練習潛水,則能正確反映岸上教練看見水下小強的光路圖是（）
6、如圖所示，容器部有一頭燈S，它發出一束光線投射到木板MN上光的折射平行玻璃磚，在B點產生一個光斑，如向容器中注滿水，光斑B將移向（）
A．B的下方
B．B的上方
C．B的右側
D．B的右側
三、拓展提升
1．觀察水邊景色時，總會發覺“倒影”部分比景物本身暗一些，這是因為
___。
2．春日的清晨，在野外燃起篝火恣意玩樂，隔著火焰上方的空氣看旁邊的同學時，會倍感他的身體在不斷搖晃．為何？
四、作圖題
如圖所示,在平淡的海邊有一盞路燈標記為S,潛水愛好者在水下E處見到路燈的像為S′。請畫出水下E處的人聽到路燈S的光路圖,并按照平面鏡成像特性畫出路燈S通過海面所成的像A。
（向下滑動查看參考答案）
《光的折射》
課后提高練習答案
一、填空題
1．上淺水底空氣折射
2．高光的折射
3．光的折射
4．高
5．界面法線空氣玻璃60°30°
6．光的直線傳播光的折射
7．60°37°
【解析】入射角等于90°-30°=60°，按照反射定理，反射角等于入射角，所以反射角等于60°，故反射光線與液面的傾角為30°；
反射光線與折射光線的傾角為83°光的折射平行玻璃磚，折射光線與液面傾角為83°-30°=53°，所以折射角是90°-53°=37°。
8．E變高
解析:據題意可知,把銀錠置于碗底B處后加適量水,從A處正好看見刀幣的像在E處;依據光路的可逆性,可得用激光筆從A點向E處射出光束時,光線會原路返回,即可把銀錠照耀。依據光的折射規律可知,聽到的刀幣是由于光的折射而產生的變高的實像;加滿水后,因為入射點下降,人眼逆著射來的光線看去,聽到像的位置將變高。
9．偏向當光從傳播速率大的介質斜射向傳播速率小的介質中時,折射光線偏向法線(其他說法只要合理也可)
解析:剖析題意可以得出,光在傳播速率大的介質中的偏折角度也大。
10．折射虛
二、選擇題
1．C
2．B
3．B
4．D
5．D
6．A
三、拓展提升
1．射到海面的光一部份發生反射，另一部份折射入水里的緣故。
2．篝火上方的火焰密度分布不均勻且不斷變化，使旁邊同學反射來的光線發生折射，透過火焰看起來的實像都會不斷搖晃。
四、作圖題
