化學試驗儀器使用例析試驗儀器的使用和讀數是歷屆各地市高考試題常常出現的問題，中學生出錯的比列較高，本文以近些年各地市中試題為例，說說這種檢測儀器的正確使用和讀數問題。一、刻度尺刻度尺是高中化學實驗中常用到的一種基本檢測工具。在實驗中,能正確讀出(并計錄)它的示數，是高中中學生應當熟練把握的一項基本實驗技能,也是高考考查的主要內容之一。例1.如圖1所示，鐵塊A的寬度是。解析：由圖1可知，尺的最小刻度是mm，檢測的整數部份是43mm，估讀值為0.0mm，所以被測物體A的寬度L=43mm+0.0mm=43.0mm=4.30cm。本題中，檢測值4.30cm中的4和3是可靠數字,4、3和0稱有效數字,而0是刻度尺的最小刻度內的分?jǐn)?shù)部份，是一個恐怕值，因而可把它看作一個可疑數字。在實驗中每一個檢測值都包含著若干個可靠數字和一個可疑數字(即估讀數字)。寫在可疑數字以后的任何數字都是沒有意義的。比如把圖1所示的檢測值讀成4.300cm或4.3cm都是不合乎要求的。使用刻度尺和讀數時應注意以下幾點：(1)弄清楚刻度尺的最小刻度值是mm還是cm；(2)注意觀察被測物體的左邊沿與刻度尺的零刻度是否重合(對齊)，假如是重合的，則被測物體的厚度就等于物體右邊沿與刻度尺對應的數值；倘若不重合，則被測物體的厚度就等于被測物體右、左兩邊沿與刻度尺對應的數值之差。
二、托盤天平從各地市的高考試卷看,重點考查托盤天平的正確使用和讀數問題。使用托盤天平測物體的質量時，(l)把天平置于水平臺上，把游碼置于標尺上端的零刻線處；(2)調節橫粱右端的平衡螺絲，使表針指在分度盤的中線處，這時橫梁平衡；(3)把被測物體放到左盤里，用鉗子往右盤里加減砝碼并調節游碼在標尺上的位置，直至橫梁恢復平衡；(4)被測物體的質量等于右盤中砝碼的總質量與游碼在標尺上所對的刻度值之和。例2.使用托盤天平測物體的質量時,將天平置于水平桌面上，把游碼置于標尺的零刻度處后，發覺表針偏向分度盤中線的兩側，要使天平平衡，應將平衡螺絲向旋進(填"左""右")。調好后,在天平左盤裝入物體,右盤裝入砝碼，當調節游碼至標尺上的位置如圖2所示時，天平平衡，則該物體的質量為____g。答案：左，27.8解析：由托盤天平的使用方式可知，要使天平平衡，應將平衡螺絲向左旋進。由圖2可知，被測物體的質量為m=25g+2.8g=27.8g。正確使用托盤天平是學習的重點物理使用刻度尺的注意事項，為易于記憶，現介紹使用天平的歌訣，希望對朋友們的學習有所幫助。天平使用歌訣天平使用很關鍵，操作步驟要記全。將其置于水平臺，游碼放在最上端。平衡螺絲仔細調，表針應在中線間。
被測物體放左盤，砝碼置于左側盤。加減砝瑪忌用手，使用鉗子最規范。游碼位置后調節，橫粱平衡方算完。三、彈簧測力計使用彈簧測力計時應注意以下幾點：(l)觀察彈簧測力計的阻值,所測的力不能超過彈簧測力計的阻值；(2)使用前,輕輕來回帶動彈簧測力計的掛鉤，以免表針被秤殼卡住，導致讀數錯誤；(3檢測前要檢測表針是否對準零刻線，如不對準，要調準；(4)認清最小刻度值，使用時先弄清楚每一小格表示多少N；(5)檢測時，拉力及彈簧的伸長方向要與測力計殼平行，防止磨擦，減少偏差；(6)讀數時，視線要與刻度面垂直。例3.如圖3所示,彈簧測力計拉著鐵塊A在水平面上勻速往右運動,彈簧測力計對鐵塊的水平拉力為，鐵塊所受的磨擦力為。解析:由圖3可知，彈簧測力計的最小刻度值是0.2N，其讀數為F=lN+3×0.2N=1.6N，因而，彈簧測力計對鐵塊的水平拉力為1.6N。由于鐵塊A勻速往右運動，所以鐵塊A受滑動磨擦力的大小與拉力大小相等，即f=F=1.6N。因為彈簧測力計豎著放置物理使用刻度尺的注意事項，其示數很容易誤解為2.4N，朋友們要造成注意，一定要認清楚后再讀。四、溫度計體溫計是檢測體溫的一種儀器,在使用室溫計之前,應首先觀察它的阻值是否符合實際要求，否則需更換一支阻值合適的體溫計；其次要看清它的最小刻度值，以以便讀數。
用體溫計測液體體溫的正確方式是：(l)體溫計的玻璃泡全部浸沒被測的液體中,不要見到容器底或容器壁。(2)體溫計玻璃泡溶入被測液體后要稍候一會兒，待濕度計的示數穩定后再讀數。(3)讀數時玻璃泡要繼續留在被測液體中，視線與體溫計中液體的上表面相平。例4.圖4為實驗室體溫計的示意圖，它的最小刻度是l℃，此時它所示的氣溫是℃。解析：已知室溫計的最小刻度為1℃，被測室外的體溫的整數部份是-2℃，估讀值是0，所以被測實驗室外的氣溫是-2℃。圖4所示濕度計的液面恰與某刻度線對齊，這時直接讀出整數部份(-2℃)即可，通常就毋須估讀了。如體溫計液面與刻度線不重合(見圖5)時就應先讀出整數部份，之后再估讀，兩數值相乘即為被測液體(或二氧化碳)的濕度。圖5所示的體溫計，整數部份為29℃，估讀值是0.5℃，因而被測溫度為t=29℃+0.5℃=29.5℃。五、電流表電壓表是檢測電壓的一種儀器。我們做實驗常用的電壓表,它由兩個阻值(3A和0.6A),阻值為"3A"時，刻度盤上的每位大格表示lA，每小格表示0.lA；阻值為"0.6A"時，刻度盤上的每位大格表示0.2A，每位小格表示0.02A。使用電壓表時必須注意以下四點：(l)正確接人電路。

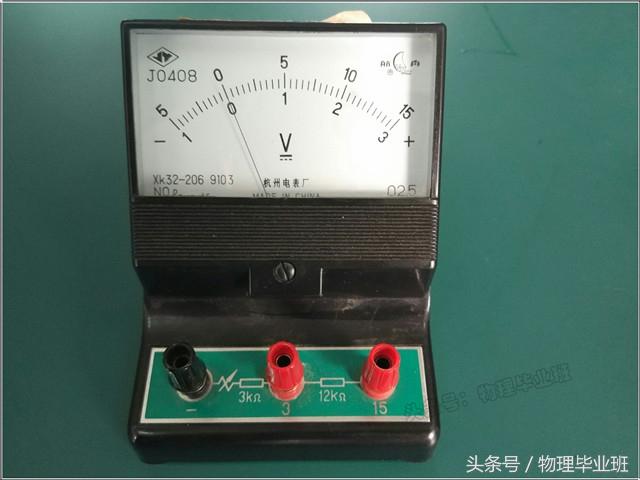

接線時,必須把電壓表串聯在待測電路中；(2)"+""一"接線柱不能接反；(3)正確選擇阻值,使被測電壓不要超過電壓表的阻值；(4)絕對不容許不經過用家電而把電壓表直接接到電源的兩極上，否則，電壓表將被燒掉。例5.在《用電壓表測電壓》的實驗中,聯接電路前首先應認真觀察電壓表,明晰電壓表的_、電流表的最小刻度值及表針是否指在零刻度位置。在某次檢測中，使用的電壓表阻值及表針位置如圖6所示，則此時刻度盤上每一小格表示的電壓值是，所測得的電路中的電壓值是。答案：阻值，0.02，0.48。解析：由圖6所示，所用電壓表的阻值是0.6A，刻度盤上每一小格表示的電壓值是0.02A。此表的讀數為I=0.4A+4×0.02A=0.48A。"0.6A"阻值每一小格表示0.2/10A=0.02A，如有的朋友將圖6所示的示數讀作"0.44A",這就是對每小格的示數不清(或疏漏)而被誤解了。六、電壓表在實驗室做實驗時,我們常用的電流表有"15V"和"3V"兩個阻值。阻值為"15V"時,刻度盤上的每位大格表示5Ⅴ，每位小格表示0.5V(即最小分度值是0.5Ⅴ)；阻值為"3Ⅴ"時,刻度盤上的每位大格表示lV，每位小格表示0.lV(即最小分度值是0.lⅤ)。
使用電流表時應注意以下幾點：(l)測電流時，必須把電流表并聯在被測電路的兩端；(2)"+""-"接線柱不能接反；(3)正確選擇阻值。被測電流不要超過電流表的阻值。例6.下表中數據是某同事在做"伏安法測內阻"實驗時，前兩次實驗的檢測數據及估算結果。第三次實驗時，電壓表和電流表的聯接情況及表針指示情況如圖7所示。請將第三次實驗的檢測數據及估算結果填入表格中。實驗次數化學量電流（V）電壓（A）內阻（Ω）11.400.304.722.000.405.03???答案:電流2.50V,電壓0.50A,內阻5.0Ω。解析：本題主要考查電流表、電流表的讀數和歐姆定理三個知識點。從圖11可看出電流表的阻值是"3V"，其讀數為U=2V+5×0.lV=2.50V；電壓表所選阻值是"0.6A",其讀數為I=0.4A+5×0.02A=0.50A。被測電路的內阻值為R=U/I=2.50/0.50Ω=5.0Ω。1用心愛心專心
