《串聯和并聯》電流和電路PPT講義3
學習目標
1、知道串聯電路和并聯電路聯接的特征
2、會聯接簡單的串聯電路和并聯電路
3、會畫簡單串、并聯電路圖
自學指導
請朋友們看課本P41-43的內容，結合圖15.3—1、2看懂哪些是串聯和并聯，讀懂42頁實驗內容，5分鐘后能依據演示實驗總結串、并聯電路的特性。
一、串聯電路的特性：
把兩只燈L1、L2聯接成右圖的電路。
1、串聯電路的聯接特征：用家電（聯接）
2、閉合開關：燈，燈；斷掉開關，燈，燈。
特征：開關同時控制兩只燈的___或___。
3、閉合開關，燈L1、L2同時電流和電路ppt課件，拆掉其中一只燈，發生的現象是。
說明：串聯電路中只有條通路，電路上燈（用家電）的亮滅互相。
.........
生活中的電路
裝潢用的小彩燈
裝點高大建筑物的燈泡
家庭中的電燈、電視機等
課室里的日光燈
檢查題
1.假如電路中有兩個用家電,下述說法中正確的是:[]
A.閉合開關S后,兩燈同時亮的一定是串聯.
B.閉合開關S后,兩燈同時亮的一定是并聯.
C.閉合開關S后,兩燈同時亮的可能是并聯,也可能是串聯.
D.條件不足,未能判斷.

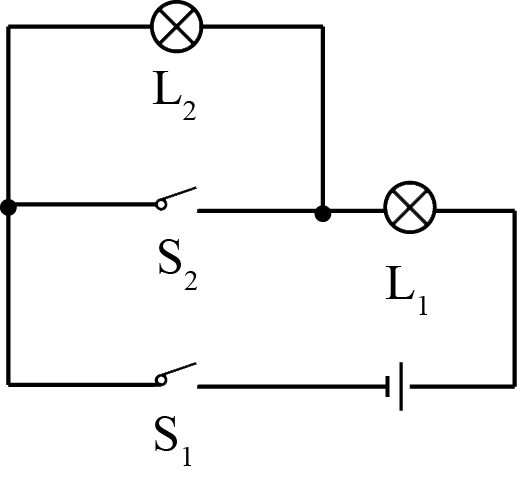

2、如右圖所示的電路叫電路,圖中開關S1拿來控制,開關S2拿來控制,而開關S接在路中,它可以同時控制.在圖中用鋼筆標出電路中的電壓方向.(開關都閉合后).
.........
串并聯電路習題
串、并聯電路的辨識方式
①定義法：按照串聯和并聯的定義直接判定電路的聯接形式。
②電流法：按照電壓的流向判定電路的聯接形式。當電壓通過電路上各器件時不出現分流現象為串聯；若出現分流，則分流的幾個環路為并聯。
③斷路法：去除電路中一器件出現斷路是串聯；除去電路中一器件，其他仍正常工作是并聯。
④節點法：但凡用導線聯接上去的幾個點均可視為同一點（即節點）。若接在兩節點間僅有一個路為串聯，否則為并聯。
