特征：
①電場線密的地方電場硬度大，電場線疏的地方電場硬度小，可借助這個特征定性判定電荷受力大小和加速度的大小。
②沿著電場線的方向電勢增加最快，且電場線密的地方比電場線疏的地方增加更快。
③電場線密的地方，等比等勢面也越密集。
等勢面
1.電場中電勢相等的點構成的面稱作等勢面.

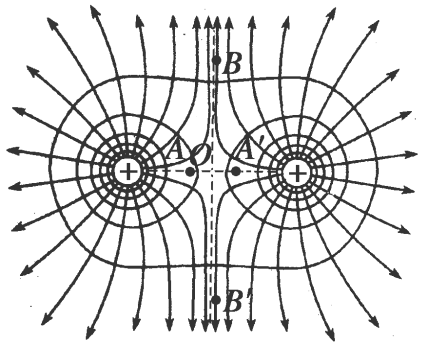

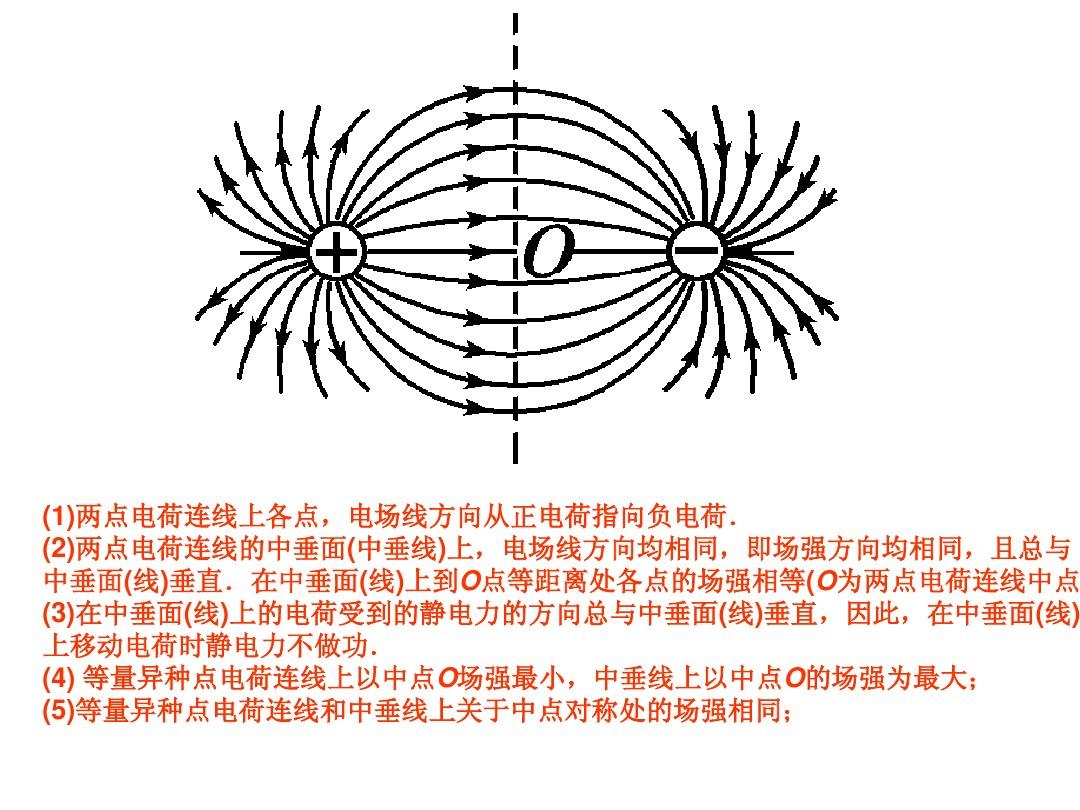

2.幾種典型電場的等勢面
等勢面的特征
①等勢面與電場線一定處處垂直；
②在同一等勢面上聯通電荷時，電場力不做功；
③電場線總是從電勢高的等勢面指向電勢低的等勢面；
④任意兩個電勢不相同的等勢面既不會相交，也不會相切；
⑤等差等勢面越密的地方電場線越密．
比較電荷在電場中某兩點電勢能大小的方式
1.做功判別法
2.電場線法
正電荷沿著電場線的方向聯通時，電勢能逐步增大；逆著電場線方向聯通時，電勢能逐步增多。若果是負電荷剛好相反。
3.由公式EP=qφ判定
設φA>φB,當q>0時，qφA>qφB,即A點的電勢能小于B點的電勢能?？偨Y(jié)為正電荷在電勢高的地方電勢能大，而負電荷在電勢高的地方電勢能小。
4.場源電荷判別法
退場源正電荷越近,試驗正電荷的電勢能越大,試驗負電荷的電勢能越小。退場源負電荷越近,試驗正電荷的電勢能越小，試驗負電荷的電勢能越大。
電場線與等勢面的關系
1.如圖所示，實線a、b、c代表電場中的三個等勢面，相鄰等勢面之間的電勢差相等，即Uab=Ubc，虛線為一帶負電的質點僅在電場力作用下通過該區域時的運動軌跡，P、R、Q是這條軌跡上的三點，R同時在等勢面b上，據此可知（）
A．三個等勢面中，c的電勢最高
B．帶電質點在P點的電勢能比在Q點的小
C．帶電質點在P點的動能小于在Q點的動能
D．帶電質點在P點的加速度比在Q的加速度小
做出電場線，按照軌跡彎曲的方向可知，電場硬度方向向下．故c點電勢最高；依據推測，負電荷在電勢高處電勢能小，可知電荷在P點的電勢能大；總能量守恒；由電場線錯落確定出，P點場強小，電場力小，加速度?。?span style="display:none">eY9物理好資源網(原物理ok網)
解析
A、負電荷做曲線運動，電場力指向曲線的外側；做出電場線，按照軌跡彎曲的方向和負電荷可知電場線，電場線向下．故c點電勢最高，故A正確；
B、利用結論：負電荷在電勢高處電勢能小，曉得P點電勢能大，故B錯誤；
C、只有電場力做功，電勢能和動能之和守恒，故帶電質點在P點的動能與電勢能之和等于在Q點的動能與電勢能之和，因?yàn)镻點電勢能大，因而P點的動能小，故C錯誤；
D、等差等勢面P處密，P處電場硬度大，電場力大，加速度大，故D錯誤；
故選A．
2.如圖所示A、B、C為某電場中的三條等勢線，其電勢分別為3V、5V、7V虛線為帶電粒在電場中運動時軌跡，P、Q為軌跡與A、C的交點，電荷只受電場力，則下述說法正確的是（）
A．粒子在P點的動能小于Q點動能
B．電荷在P點遭到電場力小于在Q點遭到的電場力
C．P點電勢能小于Q點電勢能
D．粒子帶負電
由電勢及電勢能的關系可知兩點的電勢能大小關系；由動能定律可知P、Q兩點的間的動能的變化；
由等勢面的明暗可知電場硬度的大小，由F=Eq可知電場力的大小關系；
由電場線與等勢面的關系可得出電場線的方向，按照曲線的彎曲方向可知粒子的受力方向及粒子的電性．
解析
A、若粒子從P到Q，則電場力做負功，粒子動能減少，故P點動能小于Q點動能；若粒子從Q到P，電場力做正功，動能減小，P點動能小于Q點動能，故粒子在P點動能一定小于Q點的動能，故A正確；
B、因Q點處的等勢面密集，故Q點的電場硬度大，故電荷在Q點遭到的電場力小于P點遭到的電場力，故B錯誤；
C、因P點電勢大于Q點電勢，粒子帶正電，由E=φq可知P點的電勢能大于Q點的電勢能，故C錯誤；
D、因電場線與等勢面互相垂直，且由高電勢指向低電勢，故電場線如圖所示，由粒子運動的軌跡彎曲的方向可知粒子受力沿電場線的方向，故粒子帶正電；故D錯誤；
故選：A．
3.如圖所示，①、②、③是兩個等量異種點電荷產生電場中、位于同一平面內的一簇等勢線，其中③為直線，①、②、③為等比等勢線．一電子以某一速率步入電場，僅在電場力作用下其運動軌跡如圖中虛線所示，軌跡與①、②、③分別交于a、b、c三點，下述說法正確的是（）
A．電子從a到c，電勢能始終降低
B．從a到b電場力對電子做的功小于從b到c電場力對電子做的功
C．a(chǎn)點的電勢比b點的電勢低
D．電子在c點時的加速度為零
按照電場力做功公式W=qU，剖析W1與W2的關系．依據電子的軌跡彎曲方向可判定所受的電場力方向，確定等量異種點電荷中正電荷和負電荷的位置，即可判別電場力做功的正負，剖析電勢能的變化，由等量異種點電荷中正電荷和負電荷的位置，剖析a、b電勢的高低．電子在c點時的電場力不為零，加速度不為零．
解析
A、C因?yàn)棰蹫橹本€電場線，是一條等勢線，必是則知兩個等量異種點電荷連線的垂直平分線，依據電子的軌跡彎曲方向可知粒子所受的電場力方向向左，則知正點電荷在左邊，負點電荷在左側，電子從a到b再到c，電勢不斷增加，負電荷的電勢不斷減小．故A正確、C錯誤．
B、由題，①與②、②與③的電勢差相等，按照電場力做功公式W=qU獲知，電子從a到b電場力做功與從b到c電場力做功相等，即W1=W2．故B錯誤．
D、粒子在c點時的電場力不為零，加速度不為零．故D錯誤．
故選：A．
4.如圖所示，實線是兩個等量點電荷所形成的靜電場中的一簇等勢線，若不計重力的帶電粒子從a點射入電場后恰能沿圖中的虛線運動，b點是其運動軌跡上的另一點，則下列判定正確的是（）
A．由a到b的過程中電場力對帶電粒子做正功
B．由a到b的過程中帶電粒子的動能減少
C．若粒子帶正電，兩等量點電荷均帶正電
D．若粒子帶負電，a點電勢高于b點電勢
由運動的軌跡與電場線確定出受力向，按照力的方向與速率方向的傾角確定電場力做功的正負，進而判定出能量的大小關系．
解析
A、可由運動軌跡確定粒子的受力方向與速率方向，三者的傾角大于90°故做正功，則動能降低，故A正確，
B、若帶負電荷，由a到b，電場力做正功，則電勢能降低，動能降低，電勢降低，故BD錯誤；
C、若粒子帶正電，在二者中垂線兩側受力方向往右，則其電場線往右，而兩等量電荷可以一側的為正電荷，左邊的為負電荷．故C錯誤．
故選：A
