1、一、利用光的直線傳播畫圖1、影子畫圖（1）、下圖（左）中，S1、S2是發光點，AB是擋板，試做出屏幕上光完全照不到的地方。（2）、如圖2所示。AB為一不透明的擋光板，CD為一日光燈頭，EF為光屏，請用畫圖找出光屏上沒有點亮的區域。2、位置、范圍題（1）、作出人眼透過小孔看見的外界的范圍（2）、“井底之蛙”常拿來形容“目光短淺”。如圖所示，畫出井底之蛙的視野的大致范圍。（3）、如圖所示，做出人在哪些范圍內能看見窗前一棵樹的全部。（用陰影線表示人所在的范圍）（4）、室內一盞電燈通過木板隔墻上的兩個小洞，透出兩條細小光束（如圖9所示）。請按照這兩條光束的方向確定室外電燈的位置。（保留畫圖痕跡）3、小

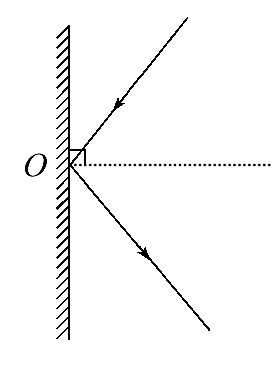

2、孔成像畫圖（1）畫出如圖所示的小孔成像的光行進的徑跡。（2）做出下述小孔成像的光路圖（AB是發光物）（3）、將燃起的蠟燭放在自制的小孔成像儀前，調節兩者的位置，在屏上得到如圖所示的蠟燭清晰倒立的像，請?jiān)趫D中確定成像儀上小孔O的位置（畫出光路圖，保留畫圖痕跡）二、利用光的反射定理畫圖借助入射光線、反（折）射光線、平面鏡、法線、入射點幾項間的關系畫圖1、完成下述反射光路圖。（要求保留畫圖痕跡）2、光學畫圖：在圖中，畫出平面鏡的位置3、如圖所示，兩塊平面鏡互成直角放置，請?jiān)趫D中做出入射光線的反射光線4、工人師傅將反射薄膜M貼在一個輥?zhàn)拥谋砻嬗梅瓷涔饩€來“放大”顯示表面的微小變化，如圖所示試在圖中作
3、出一束平行光線的反射光線5、畫出圖中平面鏡的位置。（標注鏡面與水平方向傾角的度數）6、要想使與水平方向成30o角的太陽光，被平面鏡反射后豎直照射到井底，確定圖中平面鏡的位置。（標注鏡面與水平方向傾角的度數）7、小明的兵乓球掉到椅子下，小明朋友利用平面鏡反射燈光找到了兵乓球。圖中已標識了入射光線與反射光線等，請?jiān)趫D中適當位置畫出平面鏡，并標出鏡面與水平方向的傾角大小。8、如圖所示，兩塊平面鏡平行相對放置，完成光路圖。9、如圖所示，兩塊平面鏡成45o傾角放置，完成光路圖。45o45o10、自行車車燈的結構如圖所示。晚上，當車輛探照燈的光照射到車輛前方單車
4、的大燈時可以對司機起到顯著的警示作用。試完成圖中一條光線的光路圖。11、利用潛望鏡可以在水下觀察到海面上的物體，在圖中的直角管中的兩個平面鏡構成一個簡易潛望鏡。一束光水平射入潛望鏡進口，畫出它經過潛望鏡的光路。12、小宇朋友家的露臺上有一個大型化學實驗室，如圖3所示但他每晚做光學實驗時倍感很麻煩，由于須要挪到有天窗的一間能夠做實驗?zāi)隳軌驇退麑㈥?yáng)光引到實驗室，并使陽光垂直射到實驗臺上?請畫出一條光線的光路圖，畫好法線，用箭頭標出光線的方向三、利用光的折射規律畫圖1、一條光線照射到海面發生反射和折射，這條光線經海面折射后的光線如圖7所示。請?jiān)趫D7中畫出它的入射光線和反射光線的大致方向。2、在圖11
5、中入射光線AO與海面成50°角在水和空氣的界面同時發生了反射和折射，請分別畫出反射光線和折射光線（大約位置）并標出入射角和反射角的大小及折射角。3、如圖所示為一個等邊直角玻璃磚，一束光線從一個直角邊AB垂直入射。請你畫出該光線從AB邊折射步入玻璃磚，從底邊AC反射后從另一個直角邊BC出射的光路圖。4、通過畫圖做出潛水偵察兵在水里邊見到岸上目標A的像的大致位置。5、按照題目要求完成畫圖：通過細管可以看到水中的物塊，但從細管穿過的直鐵絲，卻碰不上物塊。請?jiān)趫D10中做出通過細管看到物塊的入射光線。6、“井底之蛙”常拿來形容“目光短淺”。如圖所示，畫出水中井底之蛙的視野的大致范圍。四、利用平
6、面鏡成像特性（軸對稱）畫圖1、請做出三角形的像2、根據平面鏡成像特性畫出在平面鏡前的物體3、作出圖的箭頭在平面鏡中的像。4、如圖所示，S為發光點S在平面鏡MN中的像，若S發出的一條光線SO經平面鏡反射后過P點，請?jiān)趫D中找出發光點S的位置，并完成光路。5、如圖所示，由發光點S發出的某一條光線射到空氣和水的界面上，同時發生折射和反射，其反射光線過P點，折射光線過Q點，試在圖中按題意畫出光路圖6、由發光點S發出的一條光線經平面鏡反射后初中平面鏡成像畫圖題，反射光線將通過A點，試在圖中確定這條光線及其反射光線7、如圖所示的兩條反射光線都是由同一個點光源發出的光經平面鏡反射后產生的，試找出點光源。8、在上下圖所

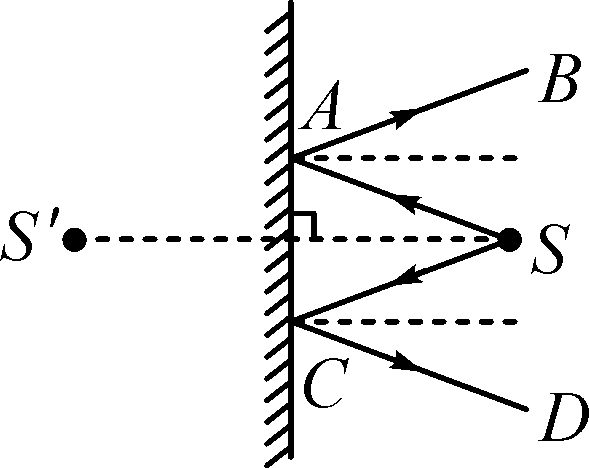

7、示的AB、CD，是同一發光點S發出的光經平面鏡反射后的兩條反射光線，用畫圖方式確定發光點S的位置9、如圖11所示，由發光點A發出的光射到海面上，同時發生反射和折射，反射光線經過S點，試在圖中畫出入射光線、反射光線和大致的折射光線10、（2012江蘇高考）小明凈高1.7m，站在豎直放置的平面鏡前l(fā)m處，他在鏡中的像高是m，他到像的距離是m。若將一塊木板置于平面鏡前，如圖9所示，請作圖說明他能夠通過平面鏡看見自己的足尖。11、如圖所示，平面鏡上方有一豎直擋板P，AB和CD是擋板一側的發光點S經過平面鏡反射后的兩條反射光線，請?jiān)趫D上做出發光點S（要求留下畫圖痕跡）12、某人通過平面鏡看
8、到了椅子下邊的兵乓球，請畫出這個人聽到兵乓球的光路圖。13、如圖所示，小明通過一平面鏡看見了椅子下邊的小球圖中畫出了入射光線和反射光線，但未標出光的傳播方向在圖中用箭頭標出光的傳插方向，并依照光的反射定理畫出平面鏡14、如右圖所示，S是一個發光點，S是它通過平面鏡所成的像，SA是S發出的一條光線。請?jiān)趫D中畫出平面鏡的位置和SA經平面鏡反射后的光線。15、小明凈高1.64米，面前1米處有一面墻，墻壁有一面穿衣鏡，請畫出見到四肢像的穿衣鏡的位置，它的最小高度為（）。16、如圖所示，MN為平面鏡（鏡面向下且足夠大），放置于地面上方并與地面平行。P為不透光的長圓形物體，S為點光源。試作圖作
9、出P兩側能被S照耀的范圍。17、圖中S為發光點，從它發出的兩條光線經平面鏡反射后的兩條反射光線分別與實線a、b重合，按照平面鏡成像規律在圖中畫出平面鏡，并找出S在平面鏡里的像S18.如圖所示是某同事制做的動物觀察箱請你畫出她通過平面鏡觀察動物上部的光路圖(可取動物上部的任何一點畫圖)19、如圖所示，M為水平放置的一塊平面鏡，AB為平面鏡上方一個短尺，PQ為一個跟平面鏡面垂直的豎線，因?yàn)槠矫骁R上某區間貼著黑紙，使人眼不能在豎直的S1至S2之間通過平面鏡看見短尺，請用畫圖法找出平面鏡上用黑紙蓋住的部份，并寫出畫圖步驟。20、如圖所示，木板MN下方懸掛一刻度尺AB，木板左方矗立一平面鏡PQ，人眼在
10、木板上方的C點通過平面鏡看見刻度尺的像。試作圖做出人眼所見到的像對應于刻度尺的哪一部份。21、如圖所示，發光點S放在平面鏡MN前，想一想人要聽到S的像，必須滿足哪些條件？你能畫出人可以聽到S在平面鏡里成的像的范圍嗎22、物體AB置于平面鏡前，畫出能看見AB像的范圍.23、如下圖所示，AB表示一水平放置的平面鏡，P1P2是呈水平放置的米尺(有刻度的一面朝著平面鏡)，MN是屏，兩者互相平行，屏MN上的ab表示一條縫(即ab之間是透光的)，某人耳朵貼近米尺上小孔S，可通過平面鏡看見米尺的一部份刻度，試在題圖上用畫圖的方式求出可以看見的刻度尺的部位，請保留畫圖痕跡24、一平面鏡與水平桌面成45
11、76;角初中平面鏡成像畫圖題，一小球以1m/s的速率沿桌面向平面鏡勻速滾去（如圖3所示），則小球在平面鏡里的像（）A以1m/s的速率做豎直向下運動；B以1m/s的速率做豎直向上運動；C以2m/s的速率做豎直向下運動；D以2m/s的速率做豎直向上運動。25、如圖所示，夏季的一個晚上，有一個兒子站在水塘邊見到了水底有一輪彎彎的月亮。請你運用光學知識畫圖說明這個孩子為何能看見水底的明月。（保留畫圖的痕跡）五、透鏡畫圖得用三條特殊光線畫圖：過光心的光線傳播方向不變；平行光經過凸透鏡后過焦點；從焦點發出的光線過凸透鏡后平行于主光軸射出1、2、完成下述圖中的光路圖。3、完成下述各透鏡的光路。4、在右圖方框中填入適當?shù)耐哥R，
12、并完成光路。六、綜合畫圖題1、如圖所示，暗室內有一盛水的水槽，水槽上方一激光束入射到平面鏡(圖中未畫出)上的O點，光束經平面鏡反射后照射到水槽中的B點。請畫出平面鏡并做出光從O點傳播到B點的光路圖。2、畫出右圖中發生的所有反射和折射光線（注意標注法線）3、將一平面鏡斜置于裝有水的水槽中，有一束光線垂直射向海面，如圖11所示，請畫出這束光線在水底行進最后射出水面的光路圖。4、將一平面鏡斜置于裝有水的水槽中，有一束光線垂直射出海面，如圖所示，請畫出這束光線由空氣射入水底并在水底行進的光路圖5、李華在寶應湖坐船游覽時，發覺水底有
13、一只烏龜如右圖示，他用激光筆照射到了這只烏龜。請?jiān)趫D中畫出李華照射烏龜時的入射光線、折射光線和反射光線。6、如圖所示一束光從半球面上的A點沿直徑方向射入半球狀玻璃磚，已知半球狀玻璃磚的球心為O，且光線抵達半球狀玻璃磚下表面處時可以發生折射和反射。請畫出這束光線從射入玻璃磚到射出玻璃磚的完整光路圖。7、美術課上，小瓊面前立著一幅“米老鼠”的簡筆劃(如右圖甲所示)。她從沒學過油畫，居然清晰、準確的描出了畫中的“米老鼠”。請說明其中的奧妙，并畫圖示意(畫圖時，以圖乙中A點代表簡筆劃中的“米老鼠”)。8、試用兩種不同的方式做出入射光線SO的反射光線。9、完成圖中的光路。10、如圖所示，MM為空氣與
14、水的界面，設水下裝有一盞電燈S，射出的一條光線SA，經平面鏡反射后沿BO方向射到界面上的O點，再?gòu)腛掃射出水面。請你在圖8中畫出平面鏡的確切位置和光線射出海面后在空氣中傳播的大致方向。11、如圖甲所示，一束白光經三棱鏡折射后，在光屏上產生自上而下為紅、橙、黃、綠、藍、靛、紫的色帶，這就是光的現象。一束綠光沿AO從空氣斜射向玻璃，OB和OC分別是綠光的反射光線和折射光線，如圖乙所示。假如一束紫光也沿AO斜射向玻璃，請你在圖乙中畫出該紫光的折射光線(大致位置)和反射光線，并標出傳播方向。12、如圖所示，由A點發出一束激光在液面MN上的O點發生反射，反射光線的光斑射到B點，因?yàn)橐好娓叨劝l(fā)生變化，反射光斑由B移到C點（B和C是房頂上的兩點），試用畫圖法畫出液面變化的高度。13、光學暗盒問題光學暗盒問題又稱為光學“黑匣子”問題，這類題目通常要求填上光學器件或做出光路圖。解答這種題目的通常步驟是：1）依照光路確定光學器件；2）確定光學器件的位置；3）應用光學規律做出光路圖。如圖所示，給下述暗盒填上合適的光學器件，并完成光路圖。
