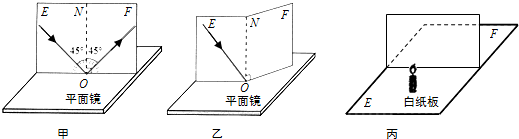

畫圖題1、如圖所示，考古人員須要對一口古井進行清除，為了解決照明問題，請你幫她們把太陽光反射到井里，并能垂直點亮井底。2、一束光與平面鏡成45°角射到平面鏡上，請依照光的反射定理畫出它的反射光線，并注明反射角的大小。3、如圖所示如何利用光的反射完成平面鏡成像作圖，兩面平面鏡相互垂直，一束光線斜射到平面鏡上，請?jiān)趫D乙中完成光路圖。4、如圖所示，a為入射光線，b為反射光線，它們均由同一個點光源發出，請找到這個點光源的位置，并完成光路圖。5、請畫出看到發光點S的像的范圍。6、太陽光線與水平面成30°角，若要用穿衣鏡將太陽光線反射到豎直的深井里，鏡面應與水平成多大角度？（估算）請?jiān)趫D中畫出其光路圖。7、如圖所示如何利用光的反射完成平面鏡成像作圖，做出物體ABC在平面鏡中成的像A′B′C′。8、小聰通過一平面鏡看見小狗要偷食小魚。圖中畫出了入射光線和反射光線，但未標出光的傳播方向。請你在圖中用箭頭標出小聰看見小狗偷魚吃時的光的傳播方向，并依照光的反射規律畫平面鏡9.如圖所示，a、b兩條光線是由平面鏡前某一發光點S射出的光線經過鏡面反射后的情況。請?jiān)趫D中做出S的位置，并補畫出對應的入射光線。10.如圖所示，平面鏡MN前有一個發光點S，S1是它在鏡中所成的像。當平面鏡轉過一個角度后，像的位置為S2，試做出平面鏡的新位置M′N′。11．如圖，A`為A在平面鏡中的像，AB為從A點射出的一條入射光線。請做出對應的反射光線。12．如圖，從S點發出的光線經鏡面反射正好射中P點，請做出入射光線和反射光線。13、如圖所示，物體AB上的B點在平面鏡里所成的像點為B＇，在圖中畫出平面鏡的位置和物體AB在平面鏡中的像A＇B＇．14、如圖所示，MN為平面鏡（鏡面向下且足夠大），放置于地面上方并與地面平行。P為不透光的長圓形物體，S為點光源。試作圖做出P兩側能被S照耀的范圍。15、潛水艇下潛后，艇內人員可以用潛望鏡來觀察海面上的情況。潛望鏡的主要光學器件是二塊平面鏡。在圖中畫出入射光線人經潛望鏡進人人眼的光路圖。16、根據平面鏡成像特性畫出鏡中的像（對17、在圖6中作出人聽到球的光路圖。18、小明的兵乓球掉到椅子下，小明朋友利用平面鏡反射燈光找到了兵乓球。圖中已標識了入射光線與反射光線等，請?jiān)趫D中適當位置畫出平面鏡，并估算鏡面與水平方向的傾角大小。?EMBED???
