[!--downpath--]本實用新型涉及醫療用具技術領域，尤其涉及一種舒適型顱頜固定彈力布條。
背景技術：
口腔頜背部血供豐富，病變、骨折術后易出現血管擴張性流血，加上殘留腺感受在一定時間內分泌涎液彈力繃帶可以重復使用嗎，以及切除腎癌后有空腔存在，同時因為皮膚與深層組織貼附不佳，產生死腔，血液浮渣及涎腺的分泌物是極好的培養基，極易導致真菌感染。
加壓包扎的目的就是利用外界的機械壓力，使皮膚與深層組織貼附緊密，殘留的胃壁受壓而萎縮，喪失分泌功能；同時剿滅死腔，防止出現腫塊、感染，加壓包扎能夠起到止血作用，進而保證放療切口才能達到一期結疤。
傳統的加壓包扎采用普通醫用布條進行加壓包扎，包扎時間長、力量無法調整；布條太松致開裂、加壓無效；布條太短則造成病人張嘴受限，吞咽困難，局部淋巴回流遇阻、血腫、積液，給病人生活帶來不便，傳統的布條包扎還容易松動、滑脫，出現毛邊，且布條出現松動或開裂現象，患者難以自行固定，必須經過大夫操作，帶來一定的安全隱患；據悉，傳統的布條包扎固定時，常引起雙耳受壓迫，導致腦部腫脹不適或影響病人聽力功能。
其實后來出現了一些借助魔術貼來調整松緊性的包扎工具，而且容易松動，且實際使用的時侯因為張緊力的存在，并不容易進行松緊性的調節，而且實際在調整松緊度的時侯大多靠經驗，并沒有一個很直觀的標準，難免會存在偏差。
技術實現要素：
本實用新型的目的在于防止現有技術的不足之處，提供舒適型顱頜固定彈力布條，進而有效解決現有技術中存在的不足之處。
為實現上述目的彈力繃帶可以重復使用嗎，本實用新型采取的技術方案為：舒適型顱頜固定彈力布條，包括聯接帶、設置在所述聯接帶兩端的項鏈、分別設置在兩端所述戒指上的左彈力帶與右彈力帶以及設置在聯接帶中部的頦兜；
所述左彈力帶與右彈力帶通過松緊度調節裝置可拆卸的聯接；
所述右彈力帶的外側在與前額相對應的位置設置有壓力傳感，壓力傳感通過電纜線聯接有檢測裝置；
所述檢測裝置包括透明橡膠保護套，透明橡膠保護套中設置有與所述壓力傳感電聯接的壓力顯示屏。
進一步，所述左彈力帶的自由端設置有穿接孔，所述右彈力帶的自由端穿過穿接孔但是穿出部份彎折180度貼合在右彈力帶未穿出部份上；所述松緊度調節裝置包括設置在右彈力帶穿出部份的魔術貼毛部以及設置在右彈力帶未穿出部份的、配合所述魔術貼毛部設置的魔術貼鉤部。
進一步，所述透明橡膠保護套上設置有散熱孔。
進一步，所述透明橡膠保護套上通過轉軸鉸接有卡塊，卡塊與轉軸之間設置有扭力彈簧，該扭力彈簧趨于于促使所述卡塊向透明橡膠保護套轉動。
進一步，戒指與聯接帶為一體式的結構，且戒指與聯接帶由面料制成。
本實用新型的上述技術方案具有以下有益療效：本實用新型以手肘為中心，頦部、頂部為支點的加壓包扎，頦兜、耳環、頂部三點為中心，且分布均勻，彈力布條的彈性加壓部位為腦部硬組織處，起到固定的雙重穩定性作用；頭上的彈力帶的松緊度可調，不影響患者睡眠及日常生活，舒適性強；患者可以自行摘帶，經清洗消毒后可重復使用；設置有壓力傳感與測量裝置，可以十分直觀的調整壓力，減少了醫護人員的工作壓力，增強了患者的舒適性。
附圖說明

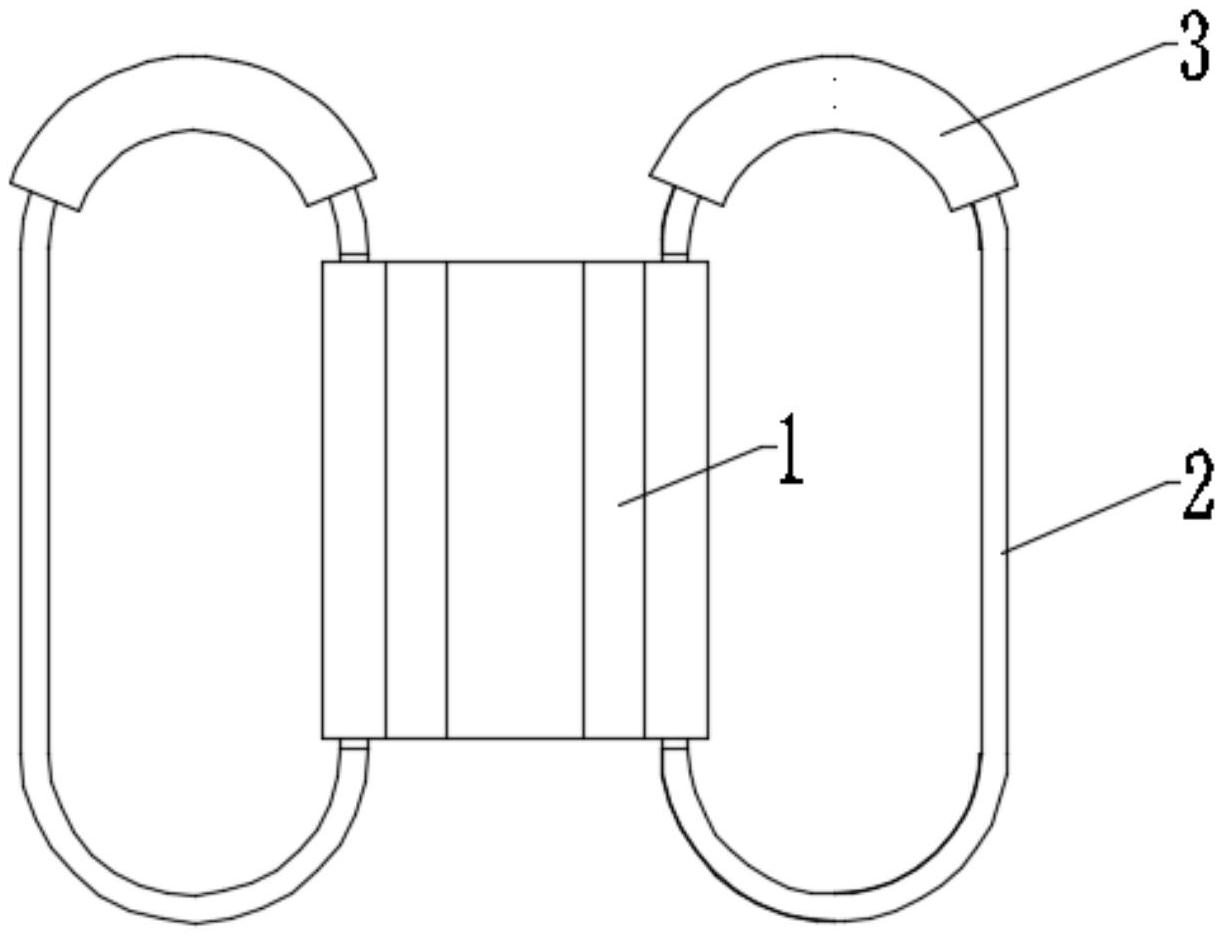

圖1為本實用新型施行例結構示意圖；

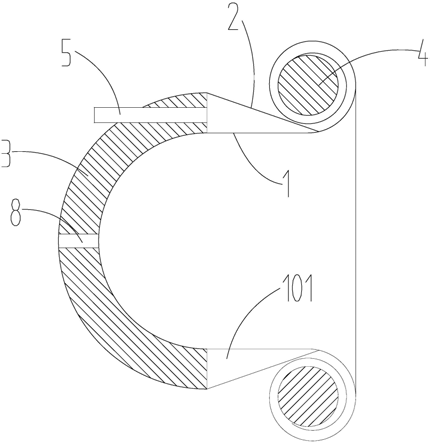

圖2為圖1中a處的局部放大圖；
圖3為圖1中b處的局部放大圖。
具體施行方法
下邊結合附圖和施行例對本實用新型的施行方法作進一步詳盡描述。以下施行例用于說明本實用新型，但不能拿來限制本實用新型的范圍。
在本實用新型的描述中，除非另有說明，“多個”的涵義是兩個或兩個以上；術語“上”、“下”、“左”、“右”、“內”、“外”、“前端”、“后端”、“頭部”、“尾部”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了易于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或器件必須具有特定的方位、以特定的方位構造和操作，因而不能理解為對本實用新型的限制。在本實用新型的描述中，須要說明的是，除非另有明晰的規定和限定，術語“相連”、“連接”應做廣義理解，比如，可以是固定聯接，也可以是可拆卸聯接，或一體地聯接；可以是機械聯接，也可以是電聯接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含意。
如圖1-3所示，本施行例所述的舒適型顱頜固定彈力布條，包括聯接帶1、設置在聯接帶1兩端的戒指2、分別設置在兩端戒指2上的左彈力帶3與右彈力帶4以及設置在聯接帶1中部的頦兜5。
左彈力帶3與右彈力帶4通過松緊度調節裝置可拆卸的聯接，便捷依據實際情況調整松緊度，保證適當?shù)膲毫Α?span style="display:none">whk物理好資源網(原物理ok網)
左彈力帶3的自由端設置有穿接孔31，右彈力帶4的自由端穿過穿接孔31而且穿出部份彎折180度貼合在右彈力帶4未穿出部份上；松緊度調節裝置包括設置在右彈力帶4穿出部份的魔術貼毛部41以及設置在右彈力帶4未穿出部份的、配合魔術貼毛部41設置的魔術貼鉤部42，此種固位形式便捷施加壓力，但是通過魔術貼毛部41與魔術貼鉤部42的配合，可以便捷的進行松緊度的調節。
右彈力帶4的根部在與前額相對應的位置設置有壓力傳感6，壓力傳感6通過電纜線7聯接有檢測裝置8。
檢測裝置8包括透明橡膠保護套81，透明橡膠保護套81中設置與壓力傳感6電聯接的壓力顯示屏82，透明橡膠保護套81上設置有散熱孔811。
透明橡膠保護套81起到一個防磕碰的作用，防止尖銳物品對患者導致二次傷害，而且散熱孔811的設置保證了正常的散熱性能。
透明橡膠保護套81上通過轉軸812鉸接有卡塊83，卡塊83與轉軸812之間設置有扭力彈簧，該扭力彈簧趨于于促使卡塊83向透明橡膠保護套81轉動，便捷將測量裝置8別在衣服或則其他地方上，便捷進行觀察與固位。
戒指2與聯接帶1為一體式的結構，且戒指2與聯接帶1由布匹制成，保證透氣性。
本實用新型的工作原理為：將頦兜托在患者的下頜部，戒指套在眼睛上，左彈力帶與右彈力帶通過松緊度調節裝置固定在患者的頭底部，壓力傳感貼合設置在患者的腦部，在固定的時侯，通過壓力顯示屏來直觀的進行壓力值的觀測，這樣在調整壓力的時侯，有一個客觀的標準，減少了醫護人員的工作壓力，促使患者愈發舒適。
本實用新型的施行例是為了示例和描述起見而給出的，而并不是無遺漏的或則將本實用新型限于所公開的方式。好多更改和變化對于本領域的普通技術人員而言是顯而易見的。選擇和描述施行例是為了更好說明本實用新型的原理和實際應用，但是使本領域的普通技術人員才能理解本實用新型因而設計易于特定用途的帶有各類更改的各類施行例。
技術特點：
1.舒適型顱頜固定彈力布條，其特點在于：包括聯接帶、設置在所述聯接帶兩端的戒指、分別設置在兩端所述戒指上的左彈力帶與右彈力帶以及設置在聯接帶中部的頦兜；
所述左彈力帶與右彈力帶通過松緊度調節裝置可拆卸的聯接；
所述右彈力帶的外側在與前額相對應的位置設置有壓力傳感，壓力傳感通過電纜線聯接有檢測裝置；
所述檢測裝置包括透明橡膠保護套，透明橡膠保護套中設置有電路板，電路板上電聯接有壓力值顯示屏、指示燈與報案器；
所述透明橡膠保護套上設置有散熱孔；
所述透明橡膠保護套上通過轉軸鉸接有卡塊，卡塊與轉軸之間設置有扭力彈簧，該扭力彈簧趨于于促使所述卡塊向透明橡膠保護套轉動。
2.按照權力要求1所述的舒適型顱頜固定彈力布條，其特點在于：所述左彈力帶的自由端設置有穿接孔，所述右彈力帶的自由端穿過穿接孔但是穿出部份彎折180度貼合在右彈力帶未穿出部份上；所述松緊度調節裝置包括設置在右彈力帶穿出部份的魔術貼毛部以及設置在右彈力帶未穿出部份的、配合所述魔術貼毛部設置的魔術貼鉤部。
3.按照權力要求1所述的舒適型顱頜固定彈力布條，其特點在于：戒指與聯接帶為一體式的結構，且戒指與聯接帶由布匹制成。
技術總結
本實用新型公開的舒適型顱頜固定彈力布條，包括聯接帶、設置在聯接帶兩端的戒指、分別設置在兩端戒指上的左彈力帶與右彈力帶以及設置在聯接帶中部的頦兜；左彈力帶與右彈力帶通過松緊度調節裝置可拆卸的聯接；右彈力帶的外側在與前額相對應的位置設置有壓力傳感，壓力傳感器器通過電纜線聯接有檢測裝置。本實用新型以手肘為中心，頦部、頂部為支點的加壓包扎，頦兜、耳環、頂部三點為中心，且分布均勻，彈力布條的彈性加壓部位為腦部硬組織處，起到固定的雙重穩定性作用；頭上的彈力帶的松緊度可調，不影響患者睡眠及日常生活，舒適性強；設置有壓力傳感與測量裝置，可以十分直觀的調整壓力，減少了醫護人員的工作壓力，增強了患者的舒適性。
技術研制人員：王鐵
受保護的技術使用者：山東省泰安中中醫結合診所
技術研制日：2019.04.12
技術公布日：2020.07.14
