[!--downpath--]專業：公路與橋梁工程技術 課程：工程熱工課 授課教師：**學期：2010-2011-1 學校案例家講 日期：2010 專題一 靜力學基礎知識 1. 理解和掌握力、力系、剛體等概念身體, 平衡. 2、理解并掌握五個公理和兩個結論（力的可傳遞性、三力收斂定律）。 3、掌握力矩耦合的概念和合力矩規律，正確估計力矩。 4.掌握約束的概念、幾種常見的約束特性和約束反作用力的表示。 5、掌握研究對象的受力分析，正確繪制對象的受力圖。 1.力的概念、力系、剛體、平衡。 2. 五個公理，兩個結論。 3.幾種常見的約束特性及約束反力的表示。 4. 物體的力圖。 授課形式：新講授 課時：2課時 授課前，對中學生進行了三個問題的講解。 一是這門課程的主要內容，讓中學生對這門課程有一個整體的印象； 說明本課程與專業課程的關系。 熱論本身就比較枯燥，所以在教學中要注意調動中學生的學習興趣，防止熱論過于枯燥，才能起到很好的療效。 教學內容： 課題1 靜力學基礎知識及結構估算圖 一、靜力學基本概念 1、力的概念 ※定義：力是物體間相互的機械作用，它使物體的運動狀態和形變發生改變。 ※力的三要素：大小、方向、作用點 集中力：例如車輛通過輪胎作用在路面上的力。
2.力系概念定義——指作用于一個物體的一組力。 根據力系中各力的作用線分布，力系可分為平面力系和空間力系兩大類。 如果兩個力系作用于同一個物體，其作用完全相同，則稱這兩個力系為等效力系。 用簡單的等效力系統（或力）代替復雜的力系統的過程稱為力系統簡化。 力系的簡化是工程靜力學的基本問題之一。 3、質心的概念：指物體在力的作用下，其大小和形狀保持不變。 4、平衡的概念平衡——指物體相對于慣性參照系保持靜止或勻速直線運動的狀態。 2. 靜力學基本公理 公理1：兩力平衡公理。 作用在質心上的兩個力使質心平衡的充分必要條件是：兩個力大小相等，方向相反，作用線共線，作用在同一物體上（如如圖所示）。 注：對于質心，內部條件是充要的。 對于變異體來說，內部條件只是必要條件。 平衡的預制構件在行動中。 例如圖中所示結構的直桿AB和曲桿AC就是二力桿。 公理2：加減法平衡力系統公理。 在任何作用于質心的力系上增加或劃分任何平衡力系，都不會改變原力系對質心的作用。 加減平衡力系統公理只適用于質心，不適用于變形體。 猜想一：力的傳遞。 作用在質心上的力可以沿它的作用線傳遞，而不改變它對質心的運動效果（傳遞效果和旋轉效果都沒有改變），如圖所示。
因此，對于質心，力作用的三要素是：大小、方向、作用線 注：（1）力不能沿其作用線從一個質心移動到另一個質心。 (2)力傳遞性原理只適用于質心，不適用于變形體。 例如圖中的直桿受拉受壓，在考慮物體變形時，力的損失一定不能離開它的作用點，是一個固定的矢量。 公理 3：平行四邊形力定律。 作用在物體同一點上的兩個力可以組合成一個合力，該合力也作用在該點上。 合力的大小和方向用原兩個力矢量為鄰邊構成的平行四邊形的對角線表示，如圖所示。 猜想二：三力平衡收斂定律。 質心由三個力的作用平衡。 如果其中兩個力的作用線相交于一點，則另一個力的作用線必須相交于同一點，并且三個力的作用線是共面的（必須是共面的，在特殊情況下，力在無窮遠處相遇——平行力系）。 公理 4：排斥和反排斥定理。 兩個物體的相互作用力總是同時存在，這兩個力大小相等，方向相反，沿同一直線分別作用在兩個物體上。 即兩種力是等價的、相反的、共線的、異質的，同時存在。 這個定理就是牛頓第三定理，不管物體是靜止的還是運動的，這個定理都成立。 應該注意的是，必須區分兩種平衡力以及排斥力和反排斥力。 3.力矩和質心ABO在空間力系問題中用力矩矢量來描述力的旋轉作用。 其中，向量r為質心到力作用點的位置向量，如圖所示。
扭力矢量M(F)|=Fh=Frsinθ【例2】如圖所示，已知擋土墻自重F=90kN。 試分析擋土墻是否會倒在A點附近 =－751.1－120(3－1)=－322.5kNm，所以擋土墻不會倒在A點附近。 2. 質心及其性質 質心：由大小相等、方向相反且不共線的兩個平行力組成的力系。 質心矩的一般規律：當質心使物體逆時針旋轉時，質心矩為正； 否則為負。 質心力矩的單位與扭矩單位相同，即Nm或kNm。 質心力矩的大小、力偶的轉動方向、力偶的作用平面稱為平面質心三要素。 平面質心對物體的作用效果取決于： 質心力矩的大小； 質心轉向作用面質心的性質： (1) 質心不能化為力，即質心不能等價于力，也不能是力與力平衡相比，質心只能與質心平衡。 (2)質心到作用平面內任一點的力矩總是等于質心的力矩，而不管質心的位置如何。 (3) 對于作用在同一平面上的兩個質心，如果兩個質心的質矩相等且旋轉方向相同，則兩個質心是等價的。 只要質心矩保持不變，質心可以在其作用平面內（或平行平面內）任意連接，而不會改變對物體的作用。 只要質心矩保持不變，質心處的力和臂就可以相應改變，而不會影響對身體的影響。 四、約束和約束反作用力的概念 1、自由體的定義——位移不受限制的物體。 非自由體 - 位移受限的對象。
約束 - 對非自由體的個體位移的預先施加的約束。 約束反作用力——約束賦予受約束對象的力。 2、柔性約束由鋼索、鏈條、膠水等柔性體組成的不考慮自身重量的約束稱為柔性約束，如圖所示。 軟纜的束縛力只能是一個沿軟纜中心線的拉力，作用在接觸點上，方向是沿軟纜遠離物體。 3. 光滑面約束如果不計摩擦力的光滑平面或曲面對物體的運動構成限制，則稱為光滑面約束，如圖所示。 光滑接觸面的約束反作用力作用在接觸點，方向沿公共法線，指向被約束物體。 4.光滑圓錐鉸鏈約束 兩個預制構件A和B鉆有相同半徑的圓孔，用插入孔中的螺釘C連接，如圖所示。 不管螺母與孔壁之間的摩擦力如何，螺母對被連接物體產生的約束稱為光滑圓錐鉸鏈約束，簡稱鉸鏈約束或中間鉸鏈。 圖為鉸鏈約束結構示意圖。 鉸鏈的約束反作用力作用在垂直于螺母軸線并通過絲桿中心的平面內，如圖所示。 一般用通過鉸鏈中心的大小未知的兩個正交分力FCxCy表示，如圖所示。 分力FCxCy的方向可任意為假 5、固定鉸支座 將構筑物或預制構件與墻、柱、基礎及其他支座連接的裝置稱為支座。 (a)為其結構示意圖，結構圖如圖所示。 只有一個約束反作用力通過鉸鏈的中心且方向不定，同樣用兩個正交的未知分力Ay表示，如圖所示。
6、活動鉸支座 在固定鉸支座的底板與支承面之間裝有若干滾輪軸，組成活動鉸支座，又稱滾輪支座，如圖所示。 圖為其結構圖。 活動鉸鏈支撐的約束反作用力垂直于支撐面并通過鉸鏈中心。 常用的符號F表示作用點的位置用下標標示，如圖F7。 鏈桿兩端通過鉸鏈連接不同物體，中間不受力的直桿稱為鏈桿，如圖所示。 (a) 所示。 圖為其結構圖。 鏈桿對物體的約束反作用力是鏈桿兩端沿鉸鏈中心線方向的壓力或拉力，通常用符號F表示，如圖F8所示。 固定端支撐和固定端支撐也是工程結構中常見的一種約束。 如圖所示，鋼筋混凝土柱與基礎整體澆筑時，柱與基礎的連接端，如圖所示，懸臂梁預埋端嵌入外墻到一定深度就屬于固定端支撐，如圖c)所示為其結構示意圖。 固定端支撐的約束反力分布比較復雜，但在平面問題中，可以簡化為一個水平反力Ax，一個豎直反力Ay，一個反質心 9. 滑動軸承 only讓預制構件沿一定方向連接起來，如圖所示。 這些支架的約束反作用力可以分解為豎向力F和質心力矩M，估算圖如圖所示。 五、物體的受力分析及受力圖 1.受力分析 在求解熱問題時，首先選擇研究對象，即選定研究對象； 然后根據已知條件、約束類型并結合基本概念和公理分析其受力情況，這個過程稱為對象的受力分析。

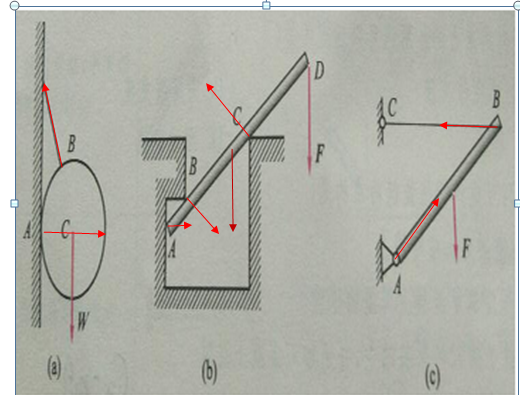

作用在物體上的力有： 主動力：如重力、風力、二氧化碳壓力等 被動力：即約束反作用力 2. 力圖 物體力圖的主要步驟是： 選擇研究對象; 帶走分離的尸體； 汲取主動力量； 畫出約束反作用力。 【例3】在剛性光滑外壁和剛性縱梁之間放置一個表面光滑、重力為F的錐體，接觸點為A、B，如圖所示。 試畫圓錐受力圖。 解決方法：（1）選擇研究對象——圓柱體（2）取孤立體畫出如圖所示的受力圖。 梁的A端為固定鉸鏈支撐，B端為滾輪支撐，支撐面與水平面的傾角為30°。 一個集中的力作用在梁的中點 C 上，如圖 (a) 所示。 如果忽略梁的自重，試畫梁的受力圖。 解決方法：（1）選擇研究對象——AB梁（2）取隔離體，畫出如圖所示的受力圖。 管子放在桿 AC 上。 A、B為固定鉸鏈支撐，C為鉸鏈連接。 忽略每根桿的自重，試分別畫出桿BC和AC的受力圖。 解法：（1）以BC桿為研究對象，受力圖如圖所示。 (2) 以桿AC為研究對象，受力圖如圖所示 [例6] 三鉸剛架受力如圖所示。 試畫出桿AC、BC和整體的受力圖。 不包括每個部分的重量。 解法：（1）以右半剛架桿BC為研究對象。 受力圖如圖所示。 (2) 以左側半剛性框架桿AC為研究對象。 受力圖如圖所示。
(3)以整體為研究對象。 受力圖如圖或所示。 通過以上實例的分析，總結出繪制力圖的注意點如下： (1)研究對象必須明確。 那就是清楚地分析出物體的受力，將分離出來的物體取出來。 (2)正確確定研究對象所受力的個數。 因?yàn)榱κ俏矬w之間的相互機械作用，所以每次拉力都要清楚是哪個物體對研究對象施加的，不能突然形成，不能遺漏任何力。 (3) 應根據約束類型分析約束反力。 即約束反作用力的位置和方向應根據約束的性質來確定二力平衡知識框架圖，不能主觀臆斷。 個別未知力的方向有時可以借助二力桿或三力平衡結合定律來確定。 (4)分析對象系統的力時要注意三點：當研究對象是一個整體或幾個對象的組合時，不要在研究對象中畫出對象之間相互作用的內力，只畫出研究對象外面的物體對研究對象的排斥力。 在分析兩個物體之間的相互作用力時，應觀察斥力與反斥力的關系。 斥力方向一旦確定，反斥力的方向必然與之相反，不能再假設方向。 同樣的力在不同的力圖上應該是完全一致的。 同時注意在畫力圖時不要用力的等價變換或力的傳遞性來改變力的位置。 高效學習的八項學習技巧 方法一：成為天才必備的品質是遠大的志向、明確的目標、刻苦的努力、持之以恒、持之以恒。
