【文章導讀】初二化學光學繪圖練習1。 根據光的反射定律畫出下列圖形。 在圖中畫出入射光線，并標出入射角、反射角及其大小。 ． 請完成圖中的光路圖。 如圖所示，陽光與地面呈一定角度入射。 將光沿垂直方向反射入井內，求： 反射光； 平面鏡的位置，并估計平面鏡與水平方向的傾角。如圖所示，就是潛望鏡
【文本】

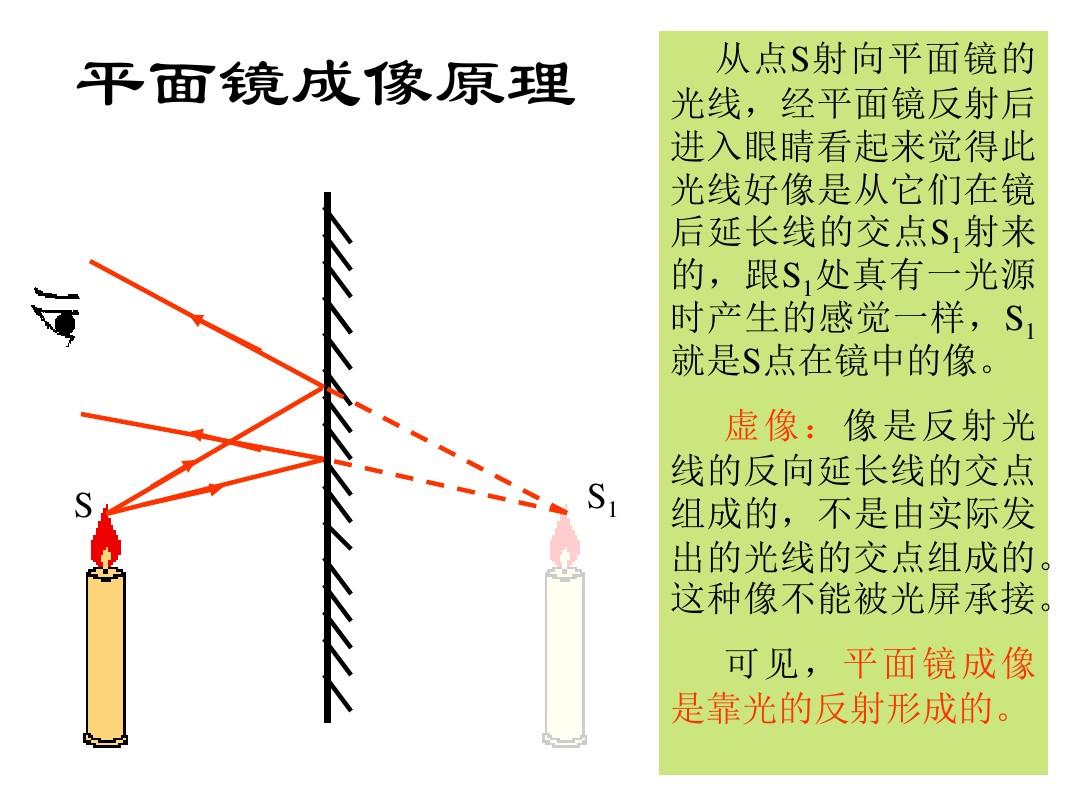

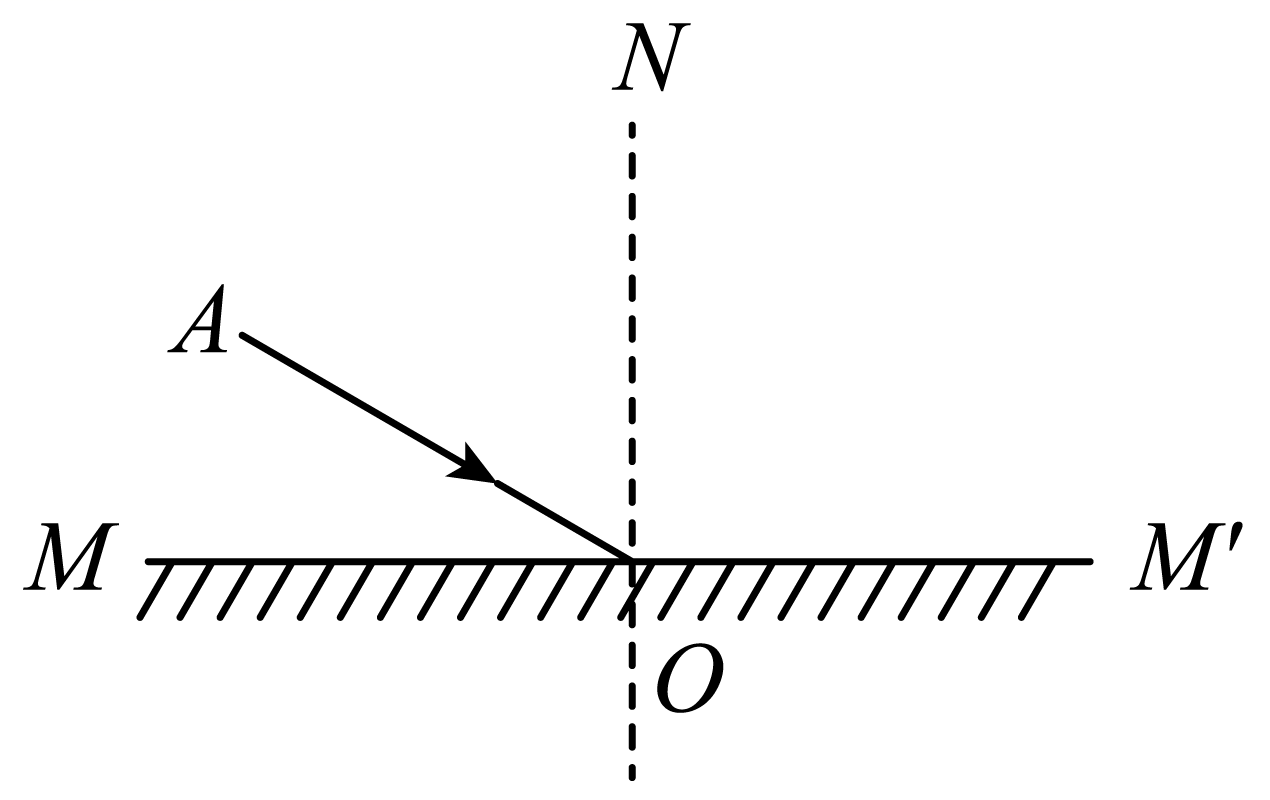

初中數學光學繪圖練習： 1.下列問題，請根據光的反射定理畫圖 1.畫出圖1中的入射光，并標出入射角、反射角及其大小。 2. 請完成圖2 中的光路圖。 3. 如圖3 所示，太陽光以與地面成45 度的角度傾斜入射。 為使光線沿垂直方向反射入孔內，可做到： (1) 反射光線； (2) 平面鏡的位置， (3) 估計平面鏡與水平方向的傾角。 圖1 圖2 圖34. 如圖4所示，為潛望鏡原理示意圖。 圖中畫出兩個平面鏡的放置位置，標出放置角度，并畫出經過兩次反射后沿水平方向進入物鏡的光線。 傳播方向。 二。 以下問題光的反射平面鏡成像作圖題，請根據平面鏡的成像特點畫圖。 5、如圖5所示光的反射平面鏡成像作圖題，有一個三角形物體ABC，請將它在平面鏡中成像。 6、請畫出物體AB在圖6的平面鏡MN中所成的像。圖4 圖5 圖67。
如圖 7 所示，根據平面鏡的成像特性，使圖中的一條入射光線，使其通過 A 點，使反射光線通過 B 點。 8. 如圖 8 所示，點S為點光源，S/為S的像。有一條光線經平面鏡反射后通過A點。 嘗試畫出這條射線。 9、圖9是同事做的光路圖。 他只畫了一條入射光線和另一條反射光線。 請幫他畫出發光點S和像點S′。 圖 7 圖 8 圖 9 三． 根據光的折射定律畫圖10。 圖10粗略地畫出了入射光線AO的折射光線，并標出了入射角i和折射角r。 11、圖11中的OB是一束光從空中射到海面后的反射光。 在圖中畫出入射光，標出入射角的度數，畫出折射光的大致方向。 圖 10 圖 11 圖 1212。
如圖 12 所示，一束光線打在玻璃塊上，畫出光線進出玻璃的軌跡（注意標出了法線） 13. 如圖 13 所示，一束光線打在棱鏡上（由玻璃制成），畫出該光束通過棱鏡傳播的大致方向。 四。 對于下列問題，請利用規則畫圖。 14. 水池一角有一面平面鏡。 有一束光從水底射向平面鏡，如圖14所示。請完成光路圖并標出反射角（用“α”表示）和折射角（用“α”表示） β") 15.請完成圖15中的光路圖。 圖13 圖14 圖1516。如圖16所示，它是一種稱為“角反射器”的光學器件。 激光束沿著a和b方向入射到平面鏡S1上。 盡量使圖中平面鏡S1和S2反射的光路一致，并保留必要的繪圖痕跡。
17、如圖17所示，如果要用平面鏡出射入射光，在水平方向上與水平面成30o的傾角，請通過繪圖確定平面鏡的位置。 （繼續畫跡） 18、如圖 18 所示，給定一束光線的一條邊緣光線 a 的傳播路徑，請根據光反射定理制出另一條邊緣光線 b 的傳播路徑，并將其置于實線框畫出相應的光學器件。 30o 圖16 圖17 圖18
