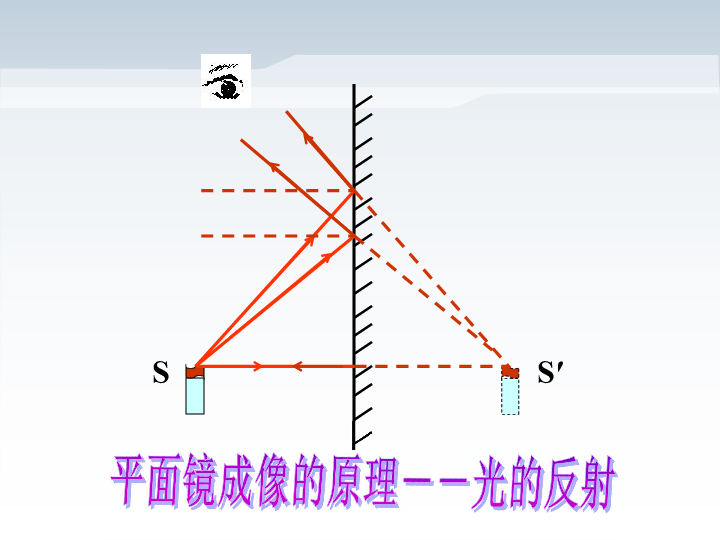

精講光學繪圖一般包括四類：光反射繪圖、平面鏡像繪圖、光折射繪圖和透鏡繪圖。 使法線，即通過入射點作為反射面的垂直線。 注：法線用實線表示 (3) 反射光（或入射光）的位置由“反射角-入射角”確定，用虛線繪制，并標出表示方向的箭頭光的傳播 2. 光的折射通常按以下步驟繪制（1）由入射光確定入射點（2）作法線，即通過入射點的垂直線作為界面。 注：法線用實線表示 (3) 折射光的位置由“空氣中的大角度”確定，用虛線繪制，并用箭頭標記表示光傳播的方向 對于平面鏡的垂直線，注意用實線，并延伸到平面鏡的后面 (2) 測量?jī)啥说狡矫骁R的距離，取平面鏡后面相同的寬度，確定兩端的像點 (3) 用實線連接兩點 像點就是物體在平面鏡中的像模。 二是基于平面鏡的成像原理：光的反射，即反射光的反向延長線的交點為像點。 4、透鏡繪制的通常步驟（1）確定透鏡的類型，是凸透鏡還是凹透鏡？ (2)判斷已知光是哪種特殊光。 （3）根據“鏡頭的三種特殊光線”完成繪圖。 如圖所示，一束與水平面成30°的光束斜射入水箱水底，發生反射和折射。 請畫出反射光并標出反射角度，并粗略畫出折射光的路徑（2）如圖B所示，畫出物體AB在平面鏡中形成的圖像（3）如圖圖C中，兩束入射光線分別通過凸透鏡的焦點F和光心O，經凸透鏡折射后，繪制兩束光線的像Ray(4)平面鏡成像原理作圖方法平面鏡成像原理作圖方法，如圖D所示， S是發光點，S是它在平面鏡中形成的圖像，SA是S發出的光線，請?jiān)趫D中畫出平面鏡的位置和平面鏡反射的SA
