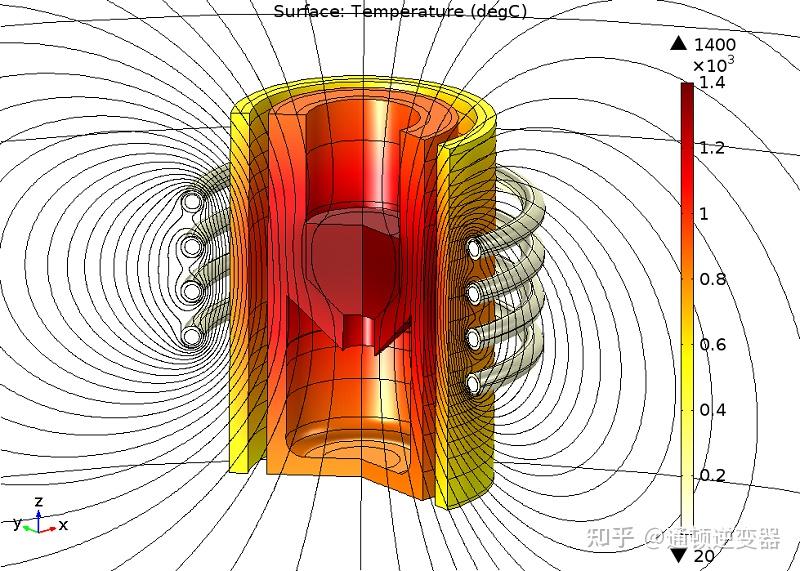

對電感器（線圈）反射的電流的阻礙不是安培力或磁場力，而是電場力。
根據麥克斯韋方程組的第三個方程——法拉第定律：曲面上磁通量的變化率等于感應電場的環流電流； 簡單的說法是：感應電場等于單位時間內磁通量的變化，即：V=dφ/dt。 那么我們實際得到的是感應電壓：“感應電動勢”，而感應電流就是由“感應電動勢”產生的。 感應電流的方向與感應電動勢的方向相同，所以我們只需了解電感器（線圈）感應的電動勢，就可以了解感應電流。
以變??壓器為例，了解“感應電壓”和“感應電流”的問題：能量通過磁場的變化在初級側和次級側之間傳遞。 當我們在初級側加上交流電壓并在次級側掛上負載時，我們可以測量負載兩端的交流電壓和交流電流。 那么就有一個問題：變壓器的次級側是先產生交流電流，然后讓電流流過負載產生電壓（電流源），還是先產生交流電壓，然后產生電流（電壓來源）？
好的，接下來我們斷開次級側的負載，那么次級側肯定不會有電流流過（i2 = 0）。 如果是電流源，就不會有電壓。 如果我們測試副邊電壓，我們會發現副邊開路電壓與帶負載時的電壓相同（副邊電壓不隨負載變化）。 解釋磁場的變化會產生電壓。
接下來我們系統地看一下這個問題。
1.電磁感應定律
電磁感應定律又稱為法拉第電磁感應定律：電磁感應現象是指因磁通量變化而產生感應電動勢的現象。 例如，當閉合電路中的導體的一部分在磁場中移動切割磁力線時，導體中就會產生電流。 產生的電流稱為感應電流，產生的電動勢（電壓）稱為感應電動勢。
——法拉第的大量實驗總結了電磁感應定律：電路中感應電動勢的大小與通過電路的磁通量的變化率成正比。 若感應電動勢為E，則E=n*ΔΦ/Δt。 這也是發電機的基本原理。
楞次定律：電磁感應電流產生的磁場總是阻礙引起感應電流的磁通量的變化。 即，隨著磁通量變大，產生的電流趨向于變?。?并且隨著磁通量變小，產生的電流趨于變小。 總的趨勢（線圈對電流的作用是：來、拒絕、去、留）。 楞次定律是一種電磁定律，用于確定電磁感應產生的電動勢的方向（電磁感應定律的電場方向）。
法拉第電磁感應定律是以法拉第1831年的實驗為基礎的。俄國物理學家海因里?！だ愦卧诳偨Y大量實驗事實后，總結出一條判斷感應電流方向的規則，稱為楞次定律。 。 于是我們厘清兩者的關系：法拉第發現了電磁感應現象，稱為電磁感應定律，楞次提出了判斷電磁感應具體方向的標準，稱為楞次定律。
那么我們如何確定感應電動勢的方向呢？
1、感應電流方向的判斷——楞次定律

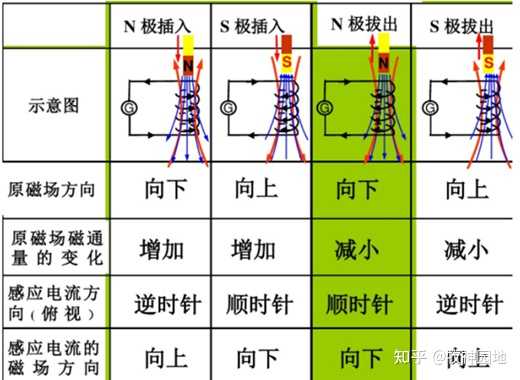

應用楞次定律確定感應電流的方向。 步驟如下（如下圖所示）：
1、首先判斷原磁通量通過回路的方向以及原磁通量是增加還是減少；
2、根據楞次定律的含義，確定回路中感應電流產生的磁通方向；
——感應電流磁場應阻礙原有磁通量的變化，即：來而不肯留。
3、根據環路內部的環路電流產生的磁場方向（右手螺旋定則），感應電流的方向由感應電流的磁通方向（增加、反向和減少）;
4、右手螺旋定則（安培定則）：表示電流與電流激發的磁場的磁力線方向關系的規則。
——直通電導線的安培法則：再次伸出你的全能右手，用右手握住直通電導線，讓拇指指向直導線中電流的方向。 然后四個手指指向通電導線周圍磁場的方向。
——通電螺線管的安培法則：用右手握住通電螺線管，讓四個手指指向電流方向。 那么大拇指所指的一端就是通電螺線管的N極。
那么，我們來看看左手定則和右手定則指的是什么。
2. 左手定則和右手定則
1885年，弗萊明擔任英國倫敦大學電氣工程系教授。 由于學生經常誤解磁場、電流和力的方向，他想用一種簡單的方法幫助學生記憶，于是“左手定則”誕生了。
在電磁學中，右手定則主要決定與力無關的方向。 如果與力有關，則依靠左手定則。
右手定則（注意：不是右手螺旋定則）對應的是電磁感應定律：用右手手掌和手指的方向來記憶導線切割時產生的電流方向。磁場線，即：右手是用來確定磁場中運動方向的。 導體，產生感應電動勢的方向；
1.伸出右手，使拇指與其他四指垂直，并與手掌處于同一平面。 讓磁感應線從手掌進入。 拇指指向導體運動的方向。 四個手指所指的方向就是感應電流的方向。
2、閉合電路中導體的一部分切割磁感應線產生感應電流，是楞次定律的特例。
——在下圖所示的特殊情況下，使用右手定則比楞次定律更方便地確定：運動、磁通量和產生電流的方向。

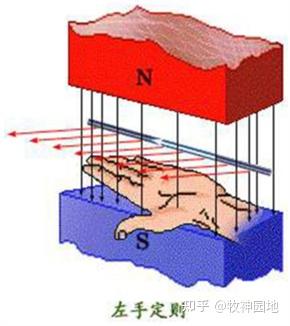

左手定則對應于電磁力定律：它決定了當通電導體處于一定狀態時，安培力（或運動）、磁感應強度和通電導體中電流方向之間的關系。磁場。
1. 將左手的四個手指與拇指垂直放置。 磁感應線從手掌進入（手掌面向磁場的N極）。 四個手指的方向與導體電流的方向一致。 你的拇指所指的方向就是磁場中導體所受的力的方向；
2、使用時切記：“四指”、“手掌”、“大拇指”分別指“電”、“磁”、“力”。
2、如何理解電感器的自感電動勢和自感電流 1、什么是電感器？
我們知道，電感器是用導線繞成線圈，可以將電能轉換成磁能并儲存起來的元件。 電感器利用電磁感應原理工作：
1、直流電流通過電感時，其周圍僅出現固定的磁力線，不隨時間變化；
——此時，磁場能量儲存在電感器中（對于同一電感器，磁場能量的大小僅與電流的大小有關），但磁場能量保持不變。
2、當交流電流通過電感器時，其周圍會出現隨時間變化的磁力線。
——此時，電感器內的磁場能量不斷變化，交替增加和釋放磁場能量，因此表現出阻礙電流的特性： 1、流過電感器的電流減小，儲存的磁力增大。場能量被釋放。 電阻電流變??； 2、當流過電感的電流增大時，電流轉化為磁場能，表現為電阻電流變大。 （這樣說是不是更容易理解？）
當電流流過導線時，導線周圍會產生一定的磁場，該磁場會阻礙導線自身電流的變化。 這就是“自感”。 當產生這種磁場的導線影響電磁場范圍內的其他導線，阻礙磁場范圍內其他導線的電流變化時，這稱為“互感”。 而“電感”就是“自感”和“互感”的疊加和（想想“共模電感”的工作原理，呃，好像是同一個東西~）。
——例如：兩個大電感并排放置在一塊板上。 兩個電感之間的“互感”會導致電感量發生變化（增大或減小，取決于兩個電感的磁力線方向是否相同，疊加還是反向抵消），影響硬件的可靠性電路。
2、自感電動勢和自感電流

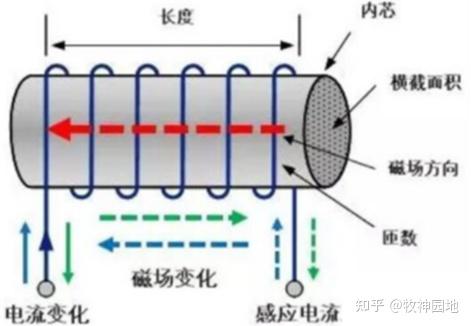

下面的示意圖是根據法拉第電磁感應定律來分析的：變化的磁通量會在線圈兩端產生感應電動勢，相當于一個“新電源”； 當形成閉合回路時，感應電動勢將產生感應電流。 從楞次定律我們知道，電磁感應電流產生的磁場總是阻礙引起感應電流的磁通量的變化（到來、排斥或停留）； 而原來磁通量的變化來自于外部交流電源的變化，所以從客觀效果來看：電感器在交流電路中具有阻擋電流變化的特性。 所以我們可以簡化理解：將因電磁感應現象而阻礙電流變化特性的元件視為電感器（這是判斷可感知性的一個非常重要的依據）。
——感應線圈具有類似于力學中的慣性（牛頓第一運動定律）的特性：任何物體都試圖保持其原來的運動狀態（靜止或勻速運動），直到受到外力迫使其改變； 而電感線圈總是試圖保持磁通量保持不變，直到施加的電壓迫使其改變。 離線式開關電源中MOS管開通和關斷時產生的高脈沖尖峰是由變壓器漏感（包括原邊和副邊漏感）產生的感應電動勢造成的。

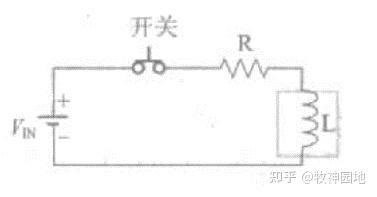

當電感線圈接入交流電源時，線圈內部的磁力線隨著交流電而時刻變化，使線圈不斷產生電磁感應。 這種由線圈本身電流變化而產生的電動勢稱為：自感電動勢（自感電壓）。 如下圖所示，當開關閉合時：根據楞次定律，電感中的電流不能突變，因此電路電流為0，根據歐姆定律，電阻兩端的電壓 VR = I*R = 0V，正如（大師）所解釋的，根據第二定律，電感上的電壓VL = Vin； 理想電感的繞組線電阻為0Ω，不產生電壓。 這個電壓從哪里來？ 答案是：自感電動勢/自感電壓。
因此，如果電感器/線圈兩端施加的電壓為V，那么它產生的感應電壓為-V（在磁飽和或銅線因過電流燒壞之前）：感應電壓與施加電壓相同，但方向相反。 那么又令人費解了：既然電感的感應電壓與外加電壓相等且相反（完全抵消），那么電流應該繼續保持在0。為什么電感線上會出現電流呢？
因為電流不變感應電流，所以電流變化率為0，也就是說感應電壓也為0，即感應電壓取決于電流變化，所以電流必然變化。 當我們分析開關電源電感或變壓器時，我們可以觀察到電感兩端的電壓（感應電壓）是恒定的并且等于施加的電壓，但流過電感的電流卻在不斷變化。
——需要注意的是，變化的電流是產生感應電壓的原因，因為電流與磁場（磁力線/磁通量）有關，而不是電壓（電壓與電場有關，而電壓與磁場有關）。相關器件是：電容器）。 如果有一個電感器，其一端接交流電源，另一端懸空（高阻），或者有恒定電流流過該電感器感應電流，則該電感器相當于一根理想的導線，不會表現出電感特性。
寫在最后
電感器的自感電動勢和自感電流乍一看會讓人感到困惑。 這涉及到更基礎的“感性”相關的物理知識。 如果本文的答案還不足以完全解釋您的疑惑，歡迎您前往我的主頁“專欄”的主題“01_阻容電感基礎”，了解更多關于電感的知識。 個人覺得“感性”是整個硬件知識的核心技術知識，是理解“開關電源設計”、“信號/電源完整性”、“電磁兼容”等的基礎，不懂的“感性”不可能真正理解大多數與硬件相關的技術知識。
