電動機也是電力工作者經常使用的旋轉工具。 了解和掌握電動機的工作方法和繞組接線是非常有必要的。 到目前為止，很多人對電動機的繞組接線還沒有清晰的認識。星形和三角形接法的特點，對電機的星形啟動、三角形啟動、星三角降壓啟動的認識還很模糊。 我們重點關注一下：星形啟動、三角形啟動、星三角降壓啟動以及三相異步電動機不同啟動方式之間的性能比較。
電機繞組的接線方法~啟動方法~星形啟動+△啟動的特點對比分析，詳細告訴你，下次你可以自己判斷接線。
1、三相異步電動機的基本接線。

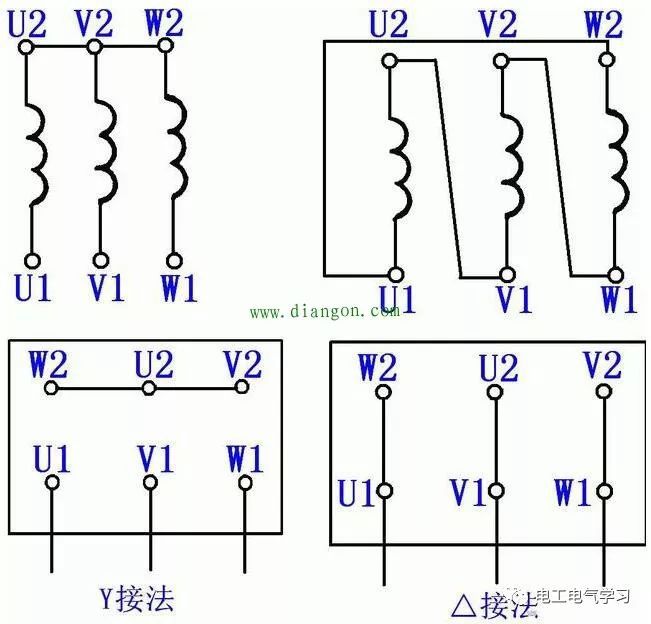

三相異步電動機繞組引出的六根導線可分為兩種最基本的接法：三角形接法和星形接法。
六根電線=三個電機繞組=三個頭端+三個尾端。 萬用表測量首尾相連的同一繞組，即：U1—U2、V1—V2、W1—W2。
1、三相異步電動機三角形接法。

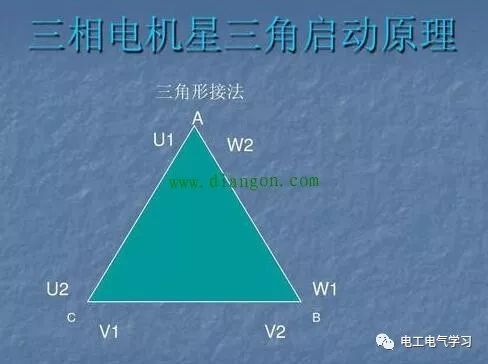

三角連接是將三個繞組從頭到尾連接成三角形。 連接方法如圖：
2、三相異步電動機星形接法。

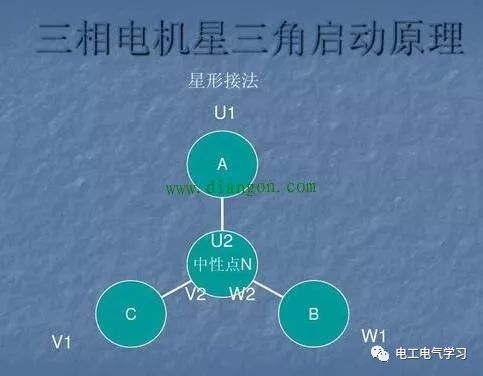

星形連接是將三個繞組的尾端或首端連接起來，其余三根線用作電源連接。 連接方法如圖：
3、三相異步電動機可采用星形接法或三角形接法。 電機端蓋接線圖或者電機銘牌上會有說明。
2、三相異步電動機的啟動方法。
1. 單獨的星形引導。
4KW以下的小功率三相異步電動機多采用直接星形啟動。
星形啟動特性：電機各繞組承受相電壓（220V），其中線電壓=1.73×相電壓物理資源網，線電流=相電流。
2. 從一個單獨的三角形開始。
4KW以上的三相異步電動機多采用三角形接法啟動。
三角△特點：電機各繞組承受線電壓（380V），其中線電壓=相電壓，線電流=1.73×相電流。

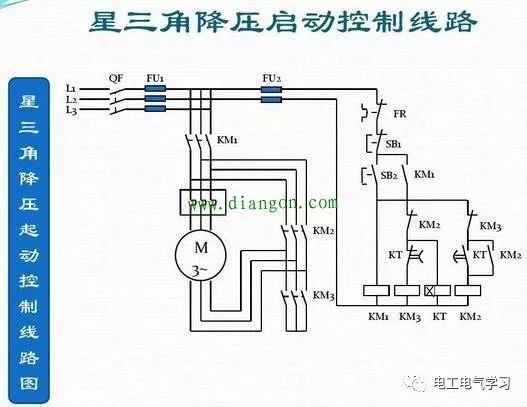

3、星三角降壓啟動。
15KW以上的三相異步電動機多采用星三角降壓起動。 最終電機仍以三角形接法運行。
3、三相異步電動機星形啟動與三角形啟動特性對比分析。
1、在相同功率下，電機星形啟動時，轉矩約為三角形△啟動的1/2星形和三角形接法的特點，但啟動電流約為三角形△啟動的1/3。 三角形△啟動時，電流大，扭矩也大。 ，說白了，就是更厲害！
2、電機三角形接法時無中性點，星形接法時有中性點。 電機繞組一般為對稱負載，無需引出中性線。
3、一般情況下，長期使用情況下，最好不要將電機原來的星形接法改為三角形接法。 如果改成三角形接法，電壓必然升高（相電壓升高約1.73倍），時間長了會燒壞電機。
4、正常長期使用條件下，最好不要將電機原來的三角形接法改為星形接法。 如果改成星形接法，電壓必然會下降。 當使用額定負載時，屬于過載現象，嚴重時會燒毀電機。
5、啟動星三角降壓時，改變接線方法，因為啟動時間很短，但電流明顯下降到原來的1/3。
三相異步電機出廠時一般都已接好繞組或端蓋上有接線電路圖，所以嚴格使用！ 如有不妥之處，請及時指正。 謝謝你！
