低壓380/220V單相四線制是我國各地廣泛采用的供電系統。 各類低壓家電的標志通常都會標明容量。 如何根據容量快速計算出額定負載電壓，從而配備合適的繼電器（熔斷）、開關、電線等，是焊工最常遇到的估算問題。
1. 三相電機
電壓380V的單相電機，功率素數通常為0.8左右，其額定電壓約為額定容量的2倍，當電機功率在2KW以下時，可考慮為2.5倍。
對于220V單相電機，其額定電壓約為額定容量的3.5倍，當電機功率在2KW以下時，可考慮為4倍。
具體估算公式為I=KP
式中，I——單相異步電動機額定電壓（A）
P---電機功率（KW） K---系數
相關問題及解答：
單相電機電壓估算公式I=P/1.732/U/cosΦ，什么是cosΦ，為什么會有cosΦ？
公式I=P/1.732/U對還是錯？ 什么情況下會使用cosΦ。
公式I=P/1.732/U是錯誤的，正確的應該是I=P/(1.732*U*cosΦ)。
cosΦ 在交流電路中電流計算公式電功率，電流和電壓之間的相位差（Φ）的正弦稱為功率素數，用符號cosΦ表示，在數值上，功率素數是有功功率與視在功率的比值，即 cosΦ=P /S
功率素數與電路的負載性質有關。 例如，白熾燈泡、電阻爐等內阻負載的功率素數??為1，帶有感性或電容性負載的電路的功率素數??通常大于1。功率素數是電路的重要技術數據。電源系統。 電能質量是判斷用電設備效率的一個系數。 電能質量數低，表明進行交變磁場變換的電路的無功功率大，從而提高設備的利用率，減少線路供電的損耗。 因此，供電部門對用電單位的電能質量有一定的標準要求。
cosΦ=P/S中的S代表什么？
S表示有功功率，也稱為平均功率。 交流電的瞬時功率不是一個恒定值。 一個周期內功率的平均值稱為有功功率。 是指電路中電阻部分消耗的功率，是指其對電機的輸出。
估計單相電壓時，需要考慮用電單位的功率素數??，因此功率素數用cosΦ表示。
如果cosΦ為1，則公式中可以忽略。
cosΦ（即冪素數）分析翻譯：
電機的電能質量不是一個固定的數字，它與制造質量有關，也與負載率的大小有關。 為了節約能源，國家強制要求電機產品提高電能質量，從原來的0.7～0.8提高到現在的0.85～0.95，但負載率由用戶控制，并不統一。 過去在電機電壓估算中，冪素數常取0.75，現在多取0.85。
電壓為144.34A，應選擇多大規格的銅芯電纜？ 估算公式是什么？
需要50平方米的觀看線。
計算公式為：10下5，100上2； 2535 四、三圈； 7095 兩次半； 低溫10%或10%折扣； 裸線加一半； 鋁線升級
2、單相電機電流
220V三相電機的額定電壓約為額定容量的8倍。如風扇、電鉆、鼓風機、洗衣機、冰箱中三相220V電機的用電負載
估計公式為I=8P
式中I---三相異步電動機
額定電壓（A）P---電機功率（KW）
星形接法和三角形接法都是P=1.732*U*I*冪素數
線電流 = 1.732 星形接法相電流，線電壓 = 相電壓
線電流=三角形接法的相電流，線電壓=1.732相電壓
注意
這個公式你一定很熟悉。 關鍵是要清楚地了解測量（或給定）電壓以及該電壓是線電壓還是相電壓。
在實際的單相負載電路中，由于負載外接電源檢測的方便，如果是星形接法，電流通常是指線路電流，如果是三角形接法，電壓通常是指線路電壓，因此首先使用公式（3次方根）進行估算。
如果有特殊情況，都是相電流和相電壓，則必須使用第二個估算公式（3倍關系）
額定電壓的估算
對于交流單相四線電源，線電流為380，相電流為220，線電流為根三相電流
對于電機來說，定子的電流為相電流，導線的電流為線電流（指A相、B相、C相之間的電流，定子的電壓為相電壓，電線的電壓就是線電壓
當電機星形接法時：
線電壓=相電壓；
線電流 = 根號 3 相電流。
三個定子的尾線相連，電位為零，故定子的電流為220伏
當電機采用三角形連接時：
線電壓=根三相電壓；
線電流=相電流。定子直接接380，導線的電壓是兩個定子電壓的矢量和
功率估計公式p=根號三UI乘以冪質數是正確的
用鉗形電壓表測量ABC任意線上的線電壓

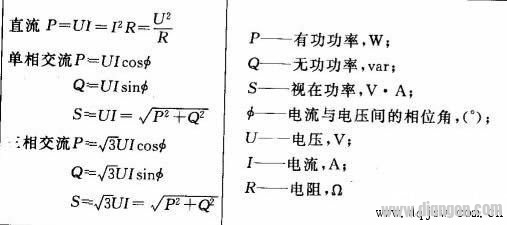

1、三相估算公式：
P＝1.732×U×I×cosφ
（功率質數：阻性負載=1，感性負載≈0.7～0.85，P=功率：W）
三相估算公式：P=U×I×cosφ
應根據負載電壓選擇開關，開關容量比負載電壓大20-30%左右。
公式是通用的：
P=1.732×IU×功率素數×效率（單相）
三相未乘以1.732（平方根3）
開關的選擇通常為總體額定電壓的1.2-1.5倍。
經驗公式為：
380V電流，2A/kW，660V電流，1.2A/kW，3000V電流，4kW 1A，
6000V電流，8kW 1A。
3KW以上，電壓=2*功率；
3KW及以下電壓=2.5*功率
2、功率素數（有功功率乘以無功功率，求總切值再求余弦值）
功率素數cosΦ=(無功功率/有功功率)
視在功率S
有功功率P
無功功率Q
冪素數 cos@（如果無法輸入符號，請用@代替）
視在功率 S =（有功功率 P 的平方 + 無功功率 Q 的平方）和平方根
功率質數cos@=有功功率P/視在功率S
3、有功功率、無功功率、功率素數的估算公式，請詳細說明。 （變壓器為三相變壓器）無功功率增加是否也會導致有功功率增加？ 反過來，無功功率的減少是否也會導致有功功率的減少？
有功功率=I*U*cosφ，即額定電流乘以額定電壓再乘以功率素數
單位為瓦或千瓦
無功功率=I*U*sinφ，單位為var或千var。
I*U是容量電流計算公式電功率，單位是VA或KVA。
當無功功率增加或減少時，有功功率保持不變。 然而，當無功功率增大時，電壓升高，線損增大。 反之，線路損耗減少。
4. 超前或滯后無功功率是多少？ 異步電機運行時為什么要吸收電網滯后的無功功率？
感應電壓為超前電壓，電容電壓為滯后電壓。
無功功率更具體，它用于電路中電場和磁場的交換，在電氣設備中用于建立和維持磁場的電力。 它不對外做功，而是轉化為其他形式的能量。
任何帶有電磁線圈的電氣設備都需要消耗無功功率來建立磁場。 例如，40瓦的日光燈需要40多瓦的有功功率（鈉燈也需要消耗一部分有功功率）才能發光，燈管的線圈需要80瓦左右的無功功率建立交變磁場。
由于它不做外功，所以稱為“無功功”。 無功功率的符號用Q表示，單位為無功（Var）或千無功（kVar）。
5、三相電機11KW標注電壓為22.6A，三相0.75KW標注電壓為4.5A。 2860rmin怠速如何估算？
單相電機功率估算P=UI*功率質數（0.75）
額定電壓I=P/(U*0.75)/1.732=11/(0.38*0.75)/1.732=22.28A
0.75KW 三相（220V）
估計為：.0.75/(0.22*0.75)=4.54A
里面的0.22和第一行的0.38都是千伏電流，0.22KV=220V0.38KV=380V
2860r/min是指電機作為二極電機每分鐘的怠速轉速。
例如，1450轉為四極電機。 主要是針對不同怠速要求的特種電機的選型。
例如，二極電機用于軸流風機和一些需要較高轉速的設備，而四極普通電機往往配備減速機用于柔性裝配線和一些玻璃磨邊機等。
6. 如何估算泵的瓦數。 對于一臺水泵來說，它擁有的信息是這樣的：1430怠速，380V，7.5A 5分鐘，是多少千瓦？
根據單相電機功率公式P=1.φ可估算
P——功率 WU——電壓 VI——電流 Acosφ 功率素數 通常取 0.8
結果P=1.732*380*7.5*0.8=3948.96W 約為4KW
還有一個經驗公式，就是380V單相電機的電壓是功率的兩倍，即2KW時4A，3KW時6A，4KW時8A……50KW時100A
7. 提高三相電機的電能質量需要多少個電容器？
通常單相電機的自然功率素數約為0.7。 如果將功率素數增大到0.9，則補償電容為：Q≈0.5P，即電容器的補償量約為電機額定功率的一半。
