電路中往往有多個電源和內阻器件串聯和并聯的視頻講解公式，它們根據不同的需要以一定的形式連接，如串聯、并聯和混合等。 分析估算時，都可以用等效內阻代替，而不影響電路中的總電流、總電壓和總功率。
1.內阻串聯
兩個或兩個以上的內阻依次連接，組成無支路電路，流過相同的電壓，稱為內阻串聯電路。
2.內阻并聯
兩個或多個內阻的兩端分別連接在一起，每個內阻承受的電流相等，稱為內阻并聯電路。 內阻并聯電路有兩個特點：
(1)通過并聯內阻兩端的電流是相同的電流；
(2) 根據基爾霍夫電壓定理，總電壓I等于各并聯內阻中電流的代數和。
3、有內阻的串并聯電路的特點
以圖1-7為例，內阻串并聯電路的特性總結如表1-2所示。

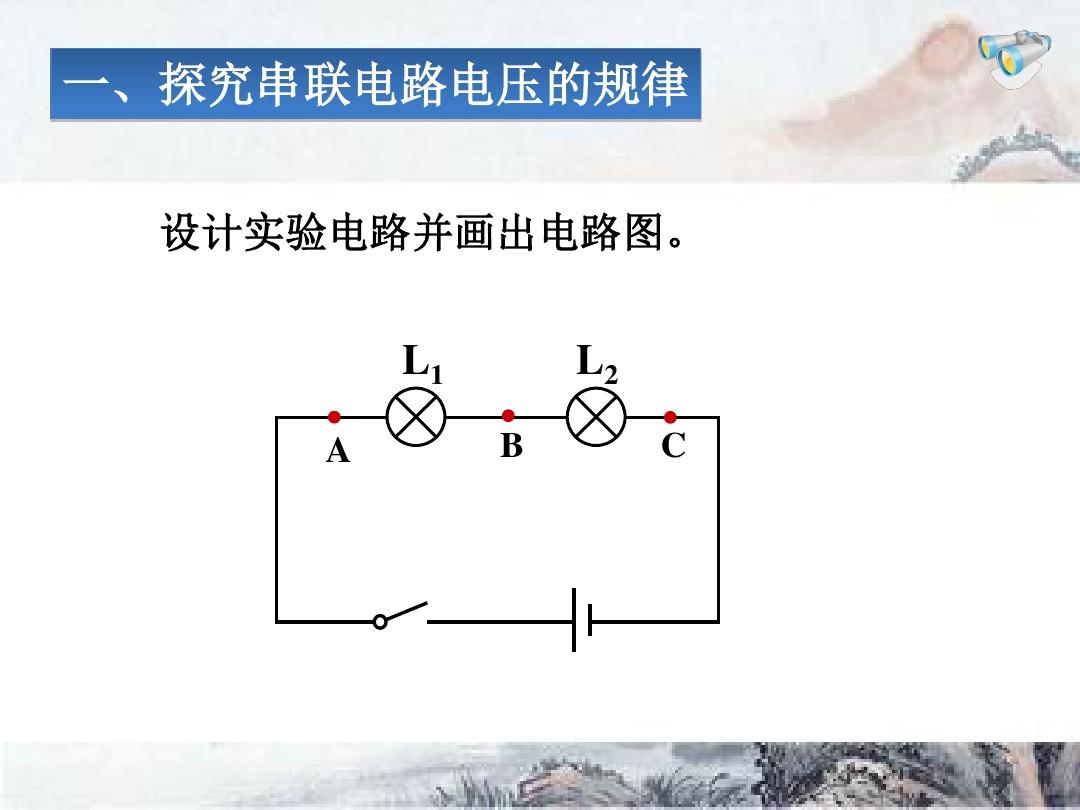

圖1-2 內阻串聯

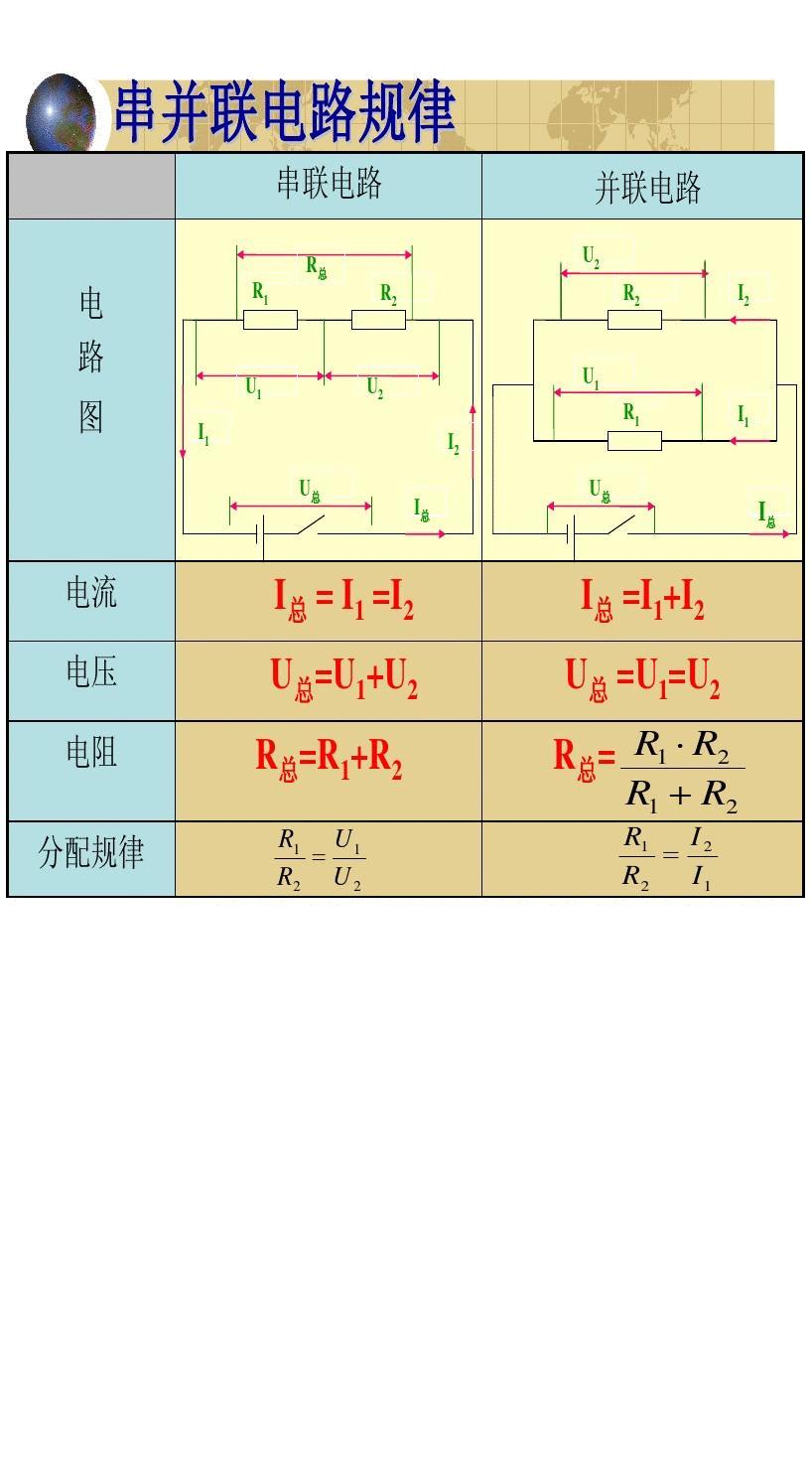

表1-2 內阻串并聯特性對照表
4 混合
混合電路既有串聯內阻，又有并聯內阻。 混合電路的等效內阻可以根據其部分電路的串聯或并聯關系逐步簡化和估計。 請按如下方式進行：
①對電路進行整理和簡化串聯和并聯的視頻講解公式，將不易辨別和區分串并聯關系的電路整理成易于識別串并聯關系的電路。
②通過分析估算，將各部分的串聯內阻或并聯內阻分別替換為等效內阻。
③ 然后將各部分簡化得到的等效內阻進一步簡化為總等效內阻。
④ 根據要求進一步估算，如用歐姆定律求總電壓，估算總功率，或用分壓公式和分流公式求電路相應部分上的電流和電路上的電壓對應的大道。
