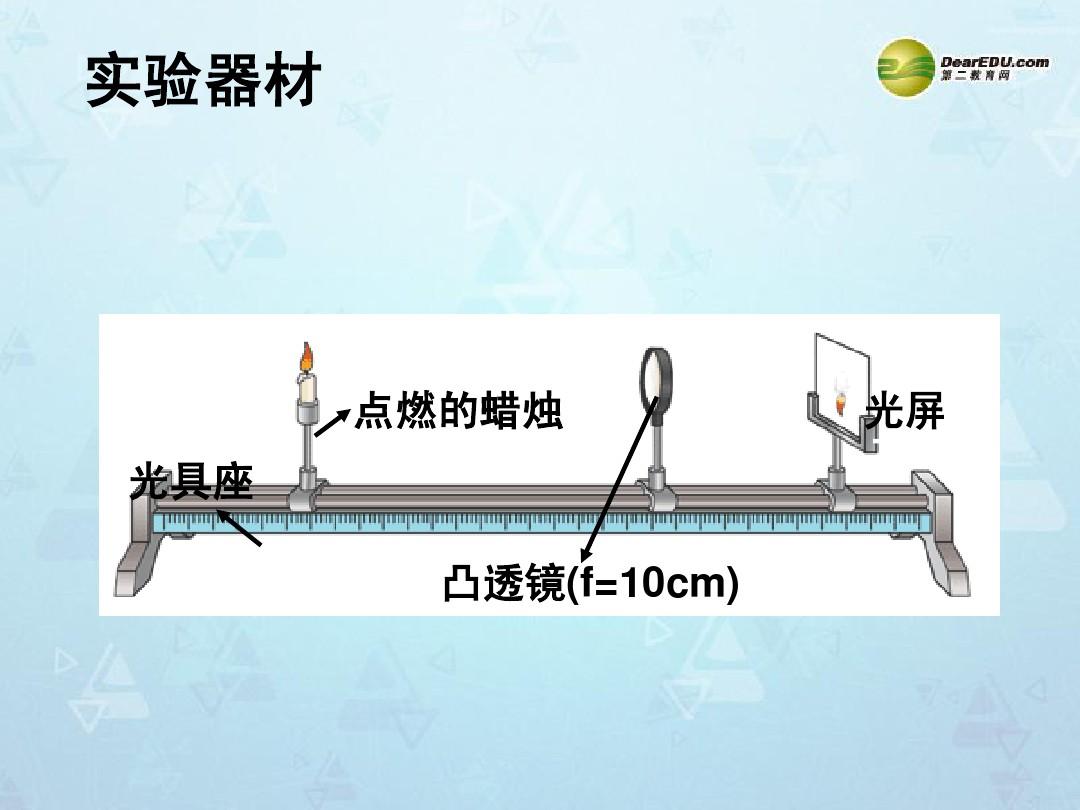

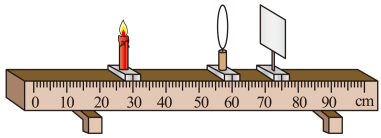

在做探究凸透鏡成像規律的實驗時，將焦距為10cm的薄凸透鏡固定在光具座50cm刻度線處，將燃起的蠟燭置于20cm刻度線處探究凸透鏡的成像規律實驗，聯通光屏到65cm刻度線處，蠟燭在光屏上成清晰的像。請回答下述問題：
(1)如圖的實驗現象是的成像原理。
(2)保持透鏡在50cm刻度線不動，假如想在光屏上得到更大的清晰的像，應進行的操作是。
A.將蠟燭左移，光屏左移B.將蠟燭左移光屏右移
C.將蠟燭右移，光屏左移D.將蠟燭右移，光屏右移
（3）實驗過程中，隨著蠟燭的燃燒，光屏上的像已不再在光屏的中心，為了使像重新回到光屏中心，應向（選填：“上”或“下”）聯通透鏡。
答案：
照像機D下【解析】(1)如圖的實驗現象，凸透鏡成倒立縮小的虛像，而照像機就是成的倒立縮小的虛像，所以是照像機的成像原理。(2)保持透鏡在50cm刻度線不動，假如想在光屏上得到更大的清晰的像，應減少物距探究凸透鏡的成像規律實驗，減小像距，像的大小取決于像距與物距的比，所以將將蠟燭右移，光屏右移，D正確。（3）實驗過程中，燭焰、凸透鏡、光屏應在同一高度，隨著蠟燭的燃燒會變短，光屏上的像會向下聯通，為了使像重新回到光屏中心，依照兩者在一條線的原理，應向上聯通透鏡。
