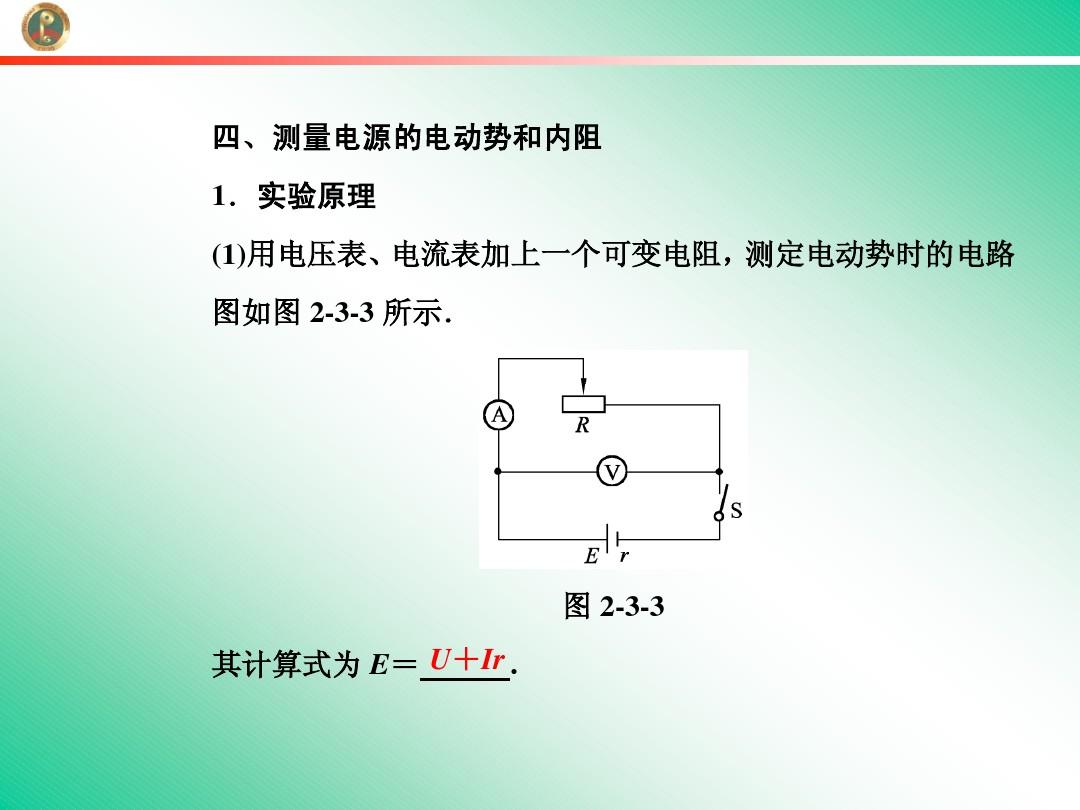

一、實驗原理（1）用電流表、電流表、可變內阻檢測。zxxk（2）用電壓表、電阻箱檢測。（3）用電流表、電阻箱檢測。1、確定電壓表、電壓表的阻值，按圖示電路把器材聯接好。2、把變阻器的滑動觸片移到一端使其電阻最大。3、閉合電鍵，調節變阻器，使電壓表有明顯示數，記錄一組電壓表和電流表的示數；用同樣的方式檢測幾組I、U值。4、斷開電鍵，整理好器材。5、建立座標系、描點電阻的測量方法ppt，做出U——I圖。按照圖像測算出電源電動勢和內內阻。二、實驗步驟方式一：公式法改變R的電阻，從電壓表和電流表中讀取兩組I、U的值，代入等式組聯立求解，多檢測幾次I、U的值，算出E、r取平均值.三、數據處理三、數據處理技巧二：圖像法在座標紙上以Ｉ軸為橫座標，Ｕ為縱座標，用測出的幾組Ｕ、Ｉ值畫出Ｕ—Ｉ圖象。OIU.E.I短圖線跟橫軸的交點為電動勢E圖線斜率的絕對值為電阻r1.本實驗在電鍵閉合前，變阻器滑片應放在電阻最大位置處2.使用電阻較大一些的舊電板。在實驗中不要將電壓調得太大，每次讀完數后立刻斷電，以免使電動勢和電阻發生變化3.要測出不大于6組Ｉ、Ｕ數據，且變化范圍要大一些4.畫U—I圖線時，應使圖線通過僅可能多的點，并使不在直線上的點均勻分布在直線的一側電阻的測量方法ppt，某些偏離直線太遠的點可舍棄。5.畫U—I圖線時，橫軸的刻度可以不從零開始，而是按照測得的數據從某一恰當的值開始（但橫座標必須從0開始)但這時圖線與縱軸的交點不再是漏電電壓，而圖線與橫軸的截距仍為電動勢E，圖線的斜率的絕對值仍為電阻r.五、注意事項例1、某次實驗畫出的U-I圖線如下，按照圖線讀出電瓶的電動勢E=____V，按照圖線求出電瓶的內內阻r=___Ω。1.50U/VI/A00.100.200.300.400.500.600.701.001.101.201.301.401.501.00注意縱坐標不是從零起例2、在做《測定電瓶的電動勢和內內阻》實驗中，有待測電瓶、開關和導線，配合下述器材可以達到實驗目的的的是A、一只電壓表和一個內阻箱。B、一只電壓表、一只電流表和一個滑動變阻器C、一只電流表和一個內阻箱。D、一只電壓表和一個滑動變阻器。
