中學生必做的20個實驗
(1)用刻度尺檢測厚度、用表檢測時間;
(2)用彈簧測力計檢測力;
(3)用天平檢測物體的質量;
(4)用常見體溫計檢測濕度;
(5)用電壓表檢測電壓
(6)用電流表檢測電流
(7)檢測物體運動的速率
(8)檢測水平運動物體所受的滑動磨擦力;
(9)檢測固體和液體的密度;
(10)探究壓強大小與什么誘因有關;
(11)探究杠桿平衡條件;
(12)探究水沸騰時氣溫變化的特征;
(13)探究光的反射規律;
(14)探究平面鏡成像時像與物的關系;
(15)探究凸透鏡成像的規律;
(16)聯接簡單的串聯電路和并聯電路;
(17)探究電壓與電流、電阻的關系;
(18)探究通電螺線管外部磁場的方向;
(19)探究導體在磁場中運動時形成感應電壓的條件;
(20)檢測小燈泡的電功率。
(15)探究凸透鏡成像的規律
一

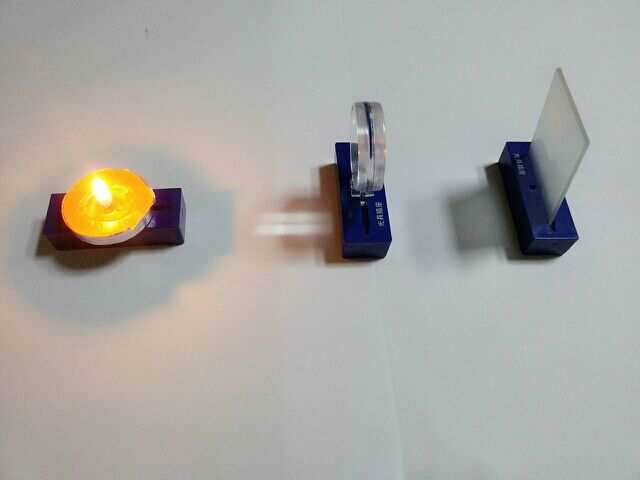

實驗裝置
【實驗器材】凸透鏡(焦距已知)??蠟燭??光屏??光具座??火柴
二
實驗器材安裝
將蠟燭、凸透鏡、光屏依次安裝在光具座上，燃起蠟燭，調整光屏和凸透鏡的高度，使蠟燭、凸透鏡、光屏兩者的中心在同一高度。（三心同高）
三
實驗步驟
1.把蠟燭、凸透鏡、光屏安裝在光具座上。
2.燃起蠟燭,調整燭焰、凸透鏡、光屏高度,使兩者中心在同一高度。
3.調整物距，使u>2f，聯通光屏直至聽到清晰的像為止,記錄像的性質及像距。
4.調整物距，使u>2f驗證凸透鏡成像規律視頻，改變物距再做一次。
5.調整物距，使u=2f，聯通光屏直至聽到清晰的像為止,記錄像的性質及像距。
6.調整物距，使f
7.調整物距使f
8.繼續向凸透鏡聯通蠟燭并調整光屏的位置，使u
四

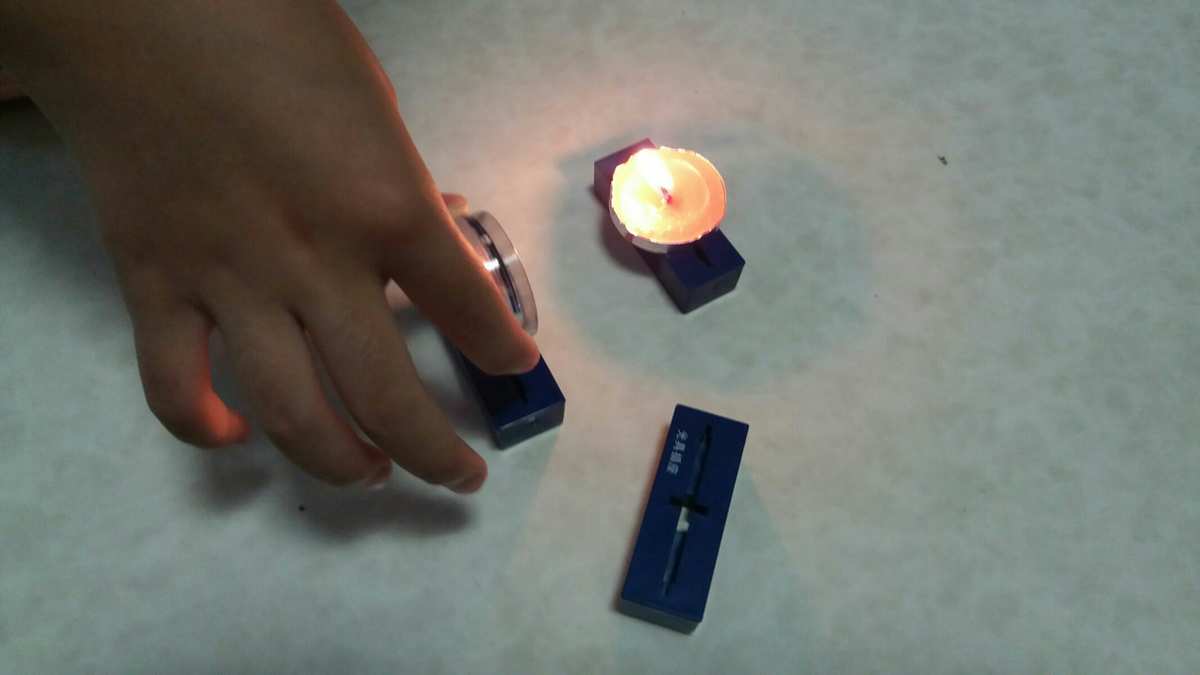

實驗過程演示
五
實驗視頻
六
剖析論證
剖析上表的記錄,找出凸透鏡成像的規律。
1.像的虛實:凸透鏡在哪些條件下成虛像?在哪些條件下成實像?
2.像的大小:凸透鏡在哪些條件下成縮小的虛像?在哪些條件下成放大的虛像?有沒有縮小的實像？
3.像的正倒:凸透鏡在哪些條件下成正立的像?在哪些條件下成倒立的像?
七
實驗推論
1.當物距小于焦距時,凸透鏡成虛像;
當物距等于焦距時,凸透鏡不成像;
當物距大于焦距時,凸透鏡成實像;
2.凸透鏡成虛像時,當物距小于二倍焦距時,成縮小的像;
當物距等于二倍焦距時,成等大的像;
當物距大于二倍焦距時,成放大的像
3.當凸透鏡成虛像時,像是倒立的;
當凸透鏡成實像時,像是正立的。
戳這兒，凸透鏡成像規律全有
高考命題點
（1）測凸透鏡焦距。
（2）器材調整：三個中心調整到同一高度。
（3）觀察實像的正確方式。
（4）物聯通與像聯通的方向關系以及像的大小變化情況。
（5）弱視墨鏡或斜視墨鏡對凸透鏡成像實驗的影響。
真
題
跟
蹤
1.(2019成都)在探究“凸透鏡成像規律”的實驗中，所用凸透鏡的焦距為10cm。
（1）如圖甲，光屏上呈現清晰的像，此像的性質是倒立的虛像，生活中的（選填“照相機”、“投影儀”或“放大鏡”）借助了該原理工作；若保持蠟燭和光屏位置不變，聯通凸透鏡至刻度線處，光屏上能再度呈現清晰的像。
（2）如圖乙，保持蠟燭位置不變，聯通凸透鏡至16cm刻度線處，聯通光屏，觀察到光屏上只能出現，而人眼在圖中A處應向（選填“左”或“右”）看就能觀察到燭焰的像。
（3）如圖丙，在燭焰和凸透鏡之間放一墨鏡的鏡框，發覺光屏上的像由清晰變模糊了，將光屏向緊靠凸透鏡的方向聯通適當距離后，光屏上再度呈現清晰的像，則該墨鏡的鏡框是（選填“凸透鏡”或“凹透鏡”）驗證凸透鏡成像規律視頻，可用于矯治（選填“近視眼”或“遠視眼”）。
答案：（1）放大、投影儀、40cm；（2）光斑、左；（3）凸透鏡、遠視眼
2.(2019南京)在“探究凸透鏡成像規律”的實驗中。
（1）使發光體F和光屏的中心坐落凸透鏡的主光軸上，最簡便的操作是：
（2）圖所示，發光體F在光屏上成倒立、的淸晰的虛像，就是這一原理的應用。
（3）接著給凸透鏡戴上斜視墨鏡，發覺光屏上的像變模糊，在不聯通發光體F和凸透鏡位置的情況下，為使光屏上再度呈現淸晰的像，應將光屏向（緊靠/遠離）凸透鏡方向聯通。
答案：（1）將發光體F、凸透鏡和光屏靠攏再進行調節；（2）縮小；拍照機；（3）遠離；
3.(2019新鄉)29.在“探究凸透鏡成像特性”的實驗中，將凸透鏡固定在光具座上50cm刻度線處不動，聯通蠟燭和光屏至如圖所示位置時，光屏上承接到清晰的像。
（1）該凸透鏡的焦距為。
（2）將散光墨鏡的鏡框置于蠟燭和透鏡之間適當位置，此時應將光屏向（選填“左”或“右”）聯通，能夠再度承接到清晰的像。
（3）拿走鏡框，將蠟燭向左聯通一段距離后，應將光屏移至____（選填序號）范圍內能夠承接到清晰的像。
A.50～65cm
B.65～80cm
C.80～95cm
（4）將蠟燭移到37cm刻度線上，觀察到的像是（選填“倒立”或“正立”）的。
答案：（1）15、（2）左、（3）B、（4）正立
—END—
▼
