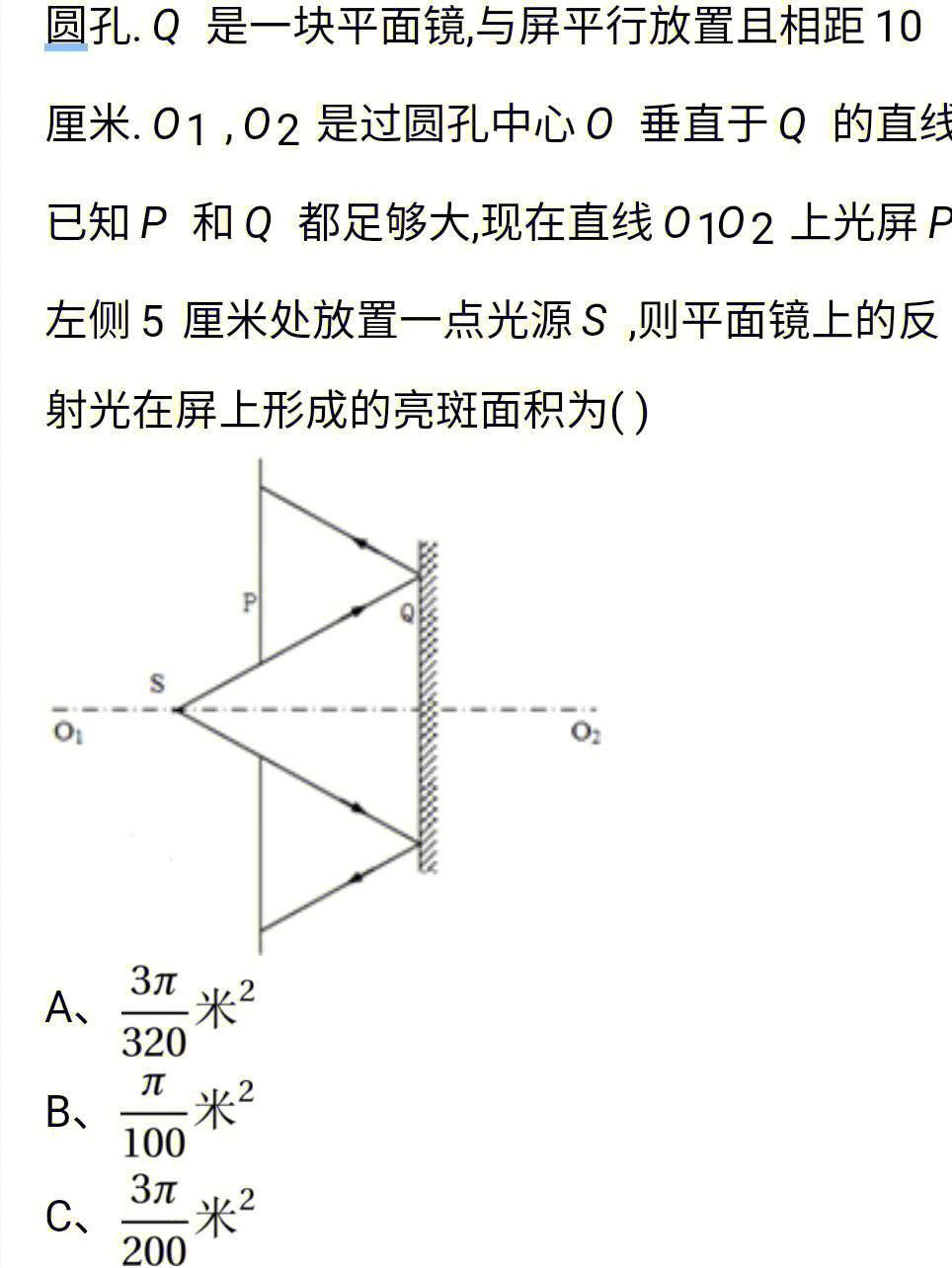

1、平面鏡成像畫圖專題題型一、基本類型1.依據平面鏡成像的特性，做出物體AB在平面鏡中所成的像題型二、已知光線、光源，作平面鏡2.己知點光源A和兩條反射光線，試在圖中畫出平面鏡的位置。3.如右圖所示，S是一個發光點，S是它在平面鏡中成的像，SA是S發出的一條光線，請?jiān)趫D中畫出平面鏡的位置和SA經平面鏡反射后的光線。4.如圖所示，小明通過一平面鏡看見了椅子下邊的小球圖中畫出了入射光線和反射光線，但未標出光的傳播方向在圖中用箭頭標出光的傳播方向，并依照光的反射定理畫出平面鏡5.如圖(甲)所示，S是點光源，S是S通過一個平面鏡所成的像，請做出平面鏡的位置及一條入射光線和對應的反射光線(注意箭頭和虛、實線

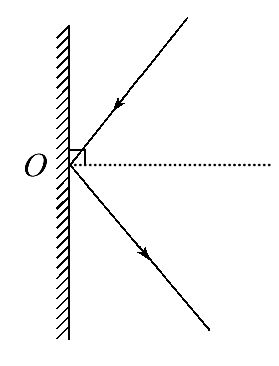

2、)。6.如圖,發光點S射向平面鏡的光線中有兩條光線的反射光線是AB和CD,請?jiān)趫D中畫出平面鏡的位置.題型三、已知一個點，一條線7.如右圖所示，S為某發光點，SO是它發出的其中一條光線按照平面鏡成像特性，畫出入射光線SO的反射光線.8.如圖所示為激光液面控制儀的原理簡圖。由固定激光器發出的一束激光AO以60的入射角射向液面平面鏡成像作圖軟件，經液面反射后射到光屏上的點，再通過光屏上的光電轉換器將光訊號弄成聯通號，輸入控制系統用以控制液面高度。請通過畫圖找出B點的確切位置題型四、兩個點或兩條線9.如圖所示，平面鏡前有一點光源S，S發出的一束光線被平面鏡反射后經上，過A點，請做出該光線的光路圖10.如圖所示，一人從A
3、處出發到河對岸提水送到B處，請畫出他行走的最短路程，并闡述理由。11.如圖所示，在平面鏡右方有一發光點S，OB、OB。分別是S發出的兩條光線經平面鏡后的反射光線，做出發光點S的位置(要求保留必要的輔助線)。12.借助光的反射定理做出點光源S的成像光路圖13.如圖所示，電視遙控器對著天棚也能遙控電視機。圖中從A點發出的光經天棚MN反射后射入電視機的接收窗口B平面鏡成像作圖軟件，試畫出其光路圖。14.如圖，MN是平面鏡，S是一個點光源，P是空間中的一點，請?jiān)趫D中畫出點光源S發出的能過P點的所有光線.題型五、有抵擋物15.如圖所示，平面鏡上方有一豎直擋板P，AB和CD是擋板兩側的發光點S經過平面鏡反射后的兩條反射光線，請?jiān)趫D上做出發光點S（要求留下畫圖痕跡）16.如圖,平面鏡前有A、B兩個發光點.試用畫圖法確定人眼沿哪些方向觀察時,可以見到A、B的像在同仍然線上.17.如圖,AB物體在平面鏡中成像后,眼坐落鏡前E處,畫圖說明要使耳朵看不到平面鏡中的像,應當把鏡的哪一部份堵住.
