[!--downpath--]數據中心普遍采用10kV高壓油機并機系統，如圖1，發電機組工作過程中，常見故障之一是接地故障，由于發電機的機殼及鐵心均是接地的，只要轉子定子與鐵芯之間絕緣毀壞都會導致三相接地故障；發生接地故障后，控制系統須要及時發覺并告警，必要情況下停機。
圖1高壓油機并機系統
一、10kV柴發并機系統的常見接地方法如下：
1中性線內阻接地（中壓油機接地形式）
因為中性線內阻接地具有安全、可靠、結構相對簡單、非故障相電流限制和抑制諧振等特征，數據中心中壓汽油發電機系統通常都采用中性線內阻接地形式，常見方法如下：
1.1每臺機組使用獨立內阻柜：
對于并聯的中壓發電機系統，每臺發電機組各帶一個中性線接地內阻，圖2。優點：機組之間沒有環流，運行、檢修便捷，每臺機組偵測到的故障電壓不變；缺點：負荷側檢查到的漏電電壓隨機組多少在變化，負載側的繼電保護較復雜；
圖2獨立內阻接地
1.2共用內阻接地（運行中多臺機組同時接地）
并機運行中的多臺發電機組共用一個中性線接地內阻，圖3，所有機組共用一個內阻柜，所有運行機組的中性點都可以同時接地，機組停機時，對應的接地開關斷掉。優點：負載側檢查到的漏電電壓隨機組多少在變，運行和操作邏輯簡單；缺點：每臺機組偵測到的故障電壓不會變化，機組之間特點不一致可能形成環流，差動保護遭到影響。
圖3共用內阻接地
1.3共用內阻接地（運行時只容許一臺機組中性點接地）
運行時，并機系統只容許一臺發電機接地運行，圖4接地電流過大的原因，假如該發電機解列時，其對應的中性線接觸器斷掉，這時系統中的另外一臺發電機的中性線接觸器將上，以保證整個系統有且只有一臺發電機組中性線通過。優點：限制紋波和零序環流，限制了最大的接地電壓，簡化接地保護；缺點：運行邏輯復雜，須要有嚴格的操作規程，操作不當，會導致系統不接地運行。
圖4共用小阻值接地（1臺接地）
2中性點直接接地（低壓油機接地形式）
中性點直接接地也叫大接地，低壓發電機組的中性線一般采用這些方法，也就是直接接地，這些情況下，接地系統與發電機、電氣設備和雙電源轉換開關構成TN-S接地系統，當發生三相接地故障時，因為對地電壓特別大，電閘或則斷路器可以直接合閘，起到保護作用。要注意的是，直接接地情況下，雙電源轉換開關應采用4極結構，以保證電源系統的接地在市電正常時和發電機工作時互相獨立。優點：可通過線路的選擇性保護摘除故障線路；缺點：當漏電電壓較大時容易擴大事故。接地通常有兩種形式：
2.1一種每位發電機獨立接地，直接接地，圖5；
圖5單獨直接接地
2.2另一種是所有的發電機通過公共接地母排，統一接地，圖6
圖6統一直接接地
3中性點不接地（小容量油機形式）

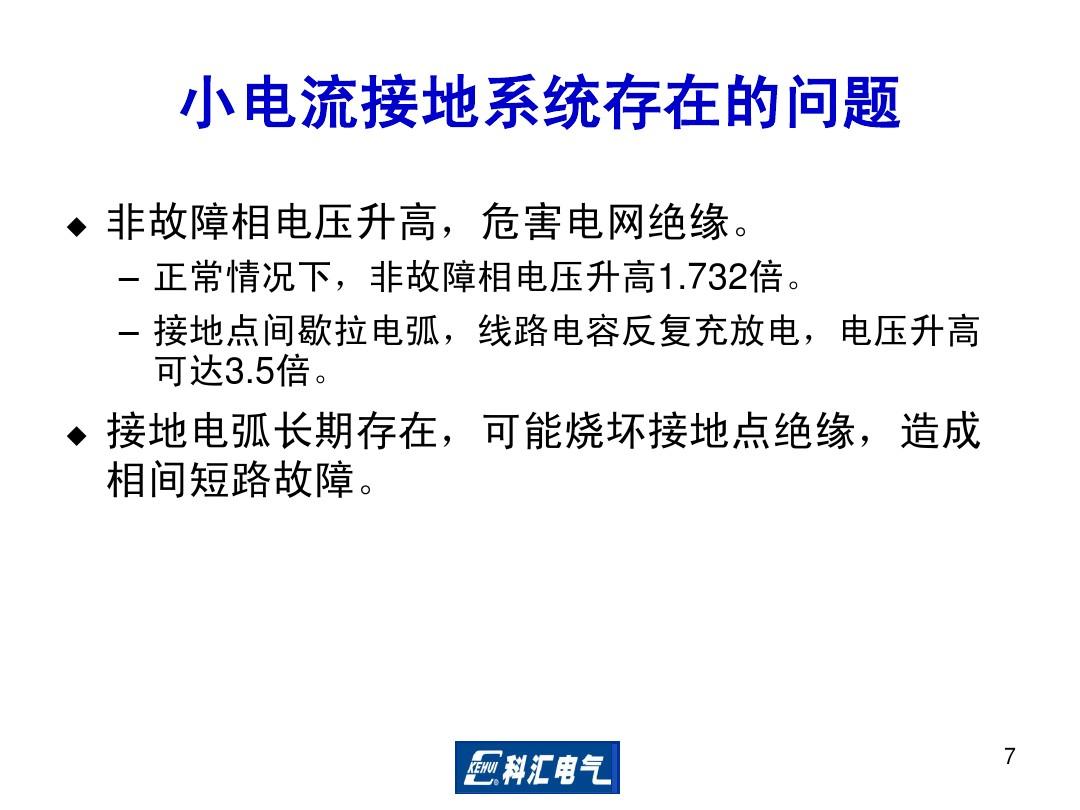

油機不接地，當發生三相接地故障時，其故障電壓就是發電機三相對地電容電壓，此電壓較小，通常大于5A，故沒有毀壞鐵芯的危險。優點：三相接地故障時，機組能連續工作；缺點：系統容易出現過電流；查找故障線路比較困難；差動保護未能實現對三相接地的保護。為避免系統過電流，中性點可以改裝避雷器用于保護過電流，如圖7，發電機中性點不接地形式，通常適用于小容量的發電機。
圖7不接地系統
四、數據中心高壓油機接地方法選擇
高壓發電機組在運行過程發生接地漏電時，會對人身和設備引起巨大安全隱患。
1）假如選用不接地形式，這么系統發生接地故障時容易形成較高的過電流，會造成用電設備異常或則對用電設備不利。
2）假如選用中性點N直接接地，高壓發電機因電流為10KV，電流高，而發電機的電阻較小，當發生三相接地故障時，會形成很大的接地電壓。超過發電機極限而造成毀壞。
3）所以數據中心最為常見的接地方法是采用低阻接地，每臺油機可以單獨接地，如圖8，也可以共用一個接地阻值，如圖9，上述方法，既可以防止接地故障造成的過電流，也可以通過接地內阻限制接地電壓，當系統測量流過中線點的故障電壓時，可驅動繼保動作。
圖8數據中心高壓油機接地方法一
五、接地內阻的選擇
1）高壓油機接地內阻的接地電壓應當限制在發電機容許的范圍內。電壓假如過小，這么發生接地故障時容易形成偏高的過電流，對用電設備不利，假如電壓過大，會毀壞發電機。根據目前廠家提供的發電機接地電壓限值為100~400A，數據中心發電機系統一般使用100A接地電壓，這是三相接地時的最大故障電壓。
2）10kV是線電流，三相接地故障時為火線接觸大地零線，火和零線對應的相電流約為：
U相=10000/1.732=5774V≈5.8kV
接地內阻R=5800/100=58Ω
3）接地內阻的溫升，只有發生接地故障時接地內阻中才能形成接地電壓。正常時接地內阻中無電壓通過，且接地故障是在一定的時間內會切掉，所以接地內阻選擇短時間工作型，才能承受連續10s/100A即可。當發生故障時接地電流過大的原因，接地內阻電流約為5.8kV，電壓是100A，短時間的功率是580kW，接地內阻必須要求在此功率和溫升下才能正常使用。
六、高壓發電機組的中性點接地要求：
1）高壓發電機組供電系統中每臺機組要安裝1個10kV高壓三相接觸器，并與58Ω接地內阻相連。
2）當系統接收到啟動訊號后，并機系統中的發電機組同時啟動，按達到穩定狀態的次序依次閉合相應的進線開關接至并聯母排，最先穩定的發電機組會首先投入并聯母排，手動同時合上該發電機組對應的接地接觸器，當其中一個閉合時，其余接地接觸器應保持?jǐn)嗟魻顟B(tài)。如圖9
圖9數據中心高壓油機接地方法二
3）圖9中，當接地接觸器故障未能跳閘或已跳閘的接地接觸器故障時，此接觸器應斷掉，同時閉合系統中任一臺在線發電機組對應的接地接觸器，保證系統中有1臺發電機組的中性線接地。
4）當一臺發電機組故障而需從并機母排上解列時，發電機組需發出斷掉對應接地接觸器的指令，同時閉合系統中任一臺在線發電機組對應的接地接觸器，保證系統的接地是通過在線發電機組的接地來實現。
