這是一份小學數學第3節串聯和并聯銀獎ppt講義，文件包含10《串聯和并聯》課件pptx、10《串聯和并聯》同步練習docx、10《串聯和并聯》教學設計學案doc等3份講義配套教學資源，其中PPT共28頁，歡迎下載使用。
1.了解串、并聯電路的概念，把握串、并聯電路的特性。2.會畫簡單的串、并聯電路圖。3.了解生活中電路的串并情況，能按要求設計簡單的串并聯電路。
小彩燈是如何聯接上去的？

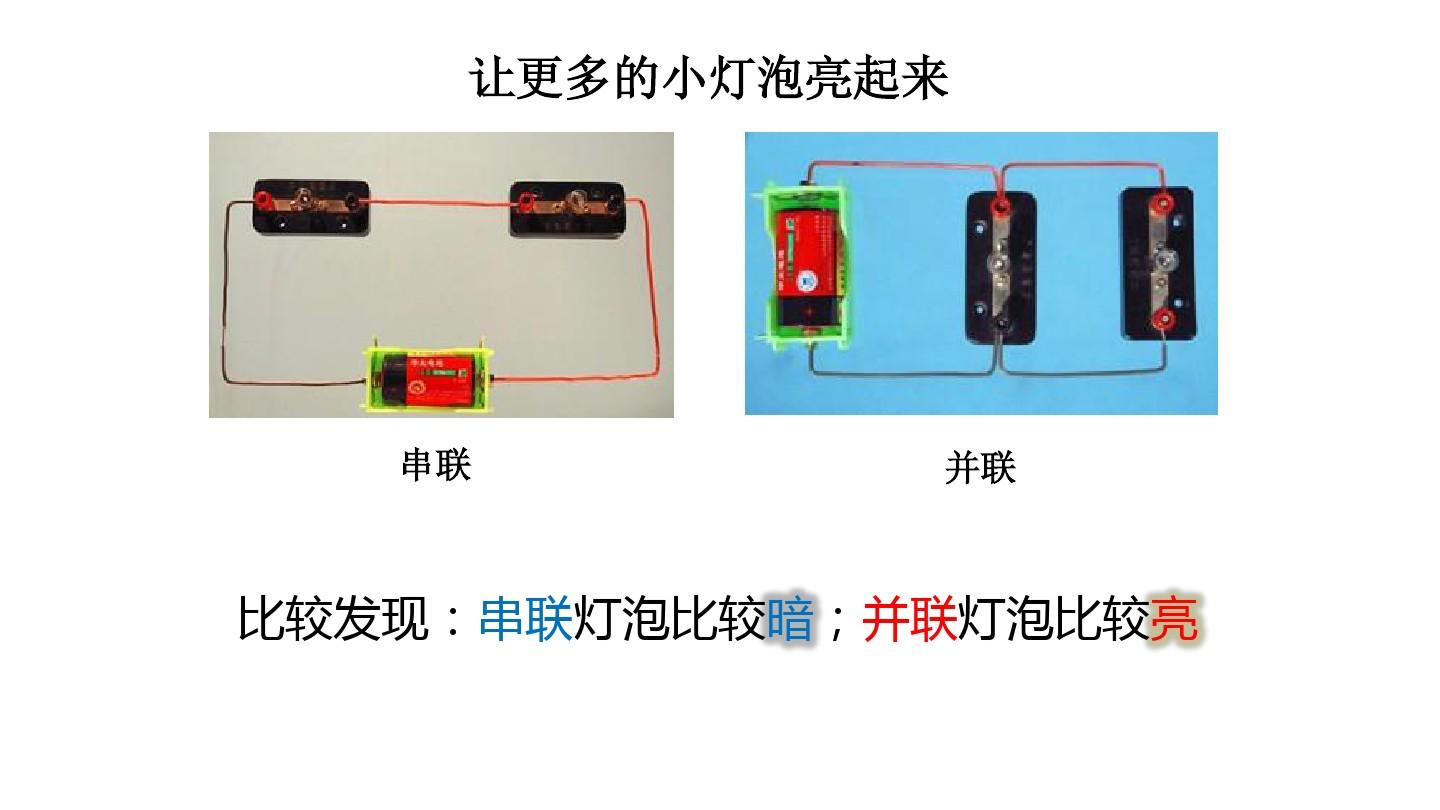

用一個電源、兩個燈泡、一個開關和一些導線組成電路，要想讓兩個小燈泡都發光，可以有幾種接法？
用家電依次相連的電路稱作串聯電路。
用家電并列相連的電路稱作并聯電路。
串聯電路和并聯電路的特性
用已聯接好的串聯電路和并聯電路摸索一下它們的特性.
擰下一只燈泡后另一只燈泡不亮了；
擰下了一只燈泡后另一只燈泡一直亮.
不管在串聯電路還是并聯電路中，只要把接電源的導線（主干電路的導線）斷掉，燈泡都不能發光.
串聯電路中有一根線接觸不好，整個電路都不通了；
在并聯電路中，接在其中一只燈泡上的線松了，另一只燈泡一直亮著.
提示：聯接電路后，需檢測電路聯接無誤串聯和并聯哪個亮?，然后方可閉合開關。
在串聯電路中，開關的位置改變了，它的控制作用是否改變呢？
在串聯電路中，開關控制所有用家電。開關位置的改變不影響它對用家電的控制作用。
在并聯電路中，支路開關控制所有用家電。
在并聯電路中，支路開關和西路開關對各用家電的控制作用有哪些不同呢？
支路開關控制整個電路大道開關控制所在大道
如圖1所示的電路中，閉合開關后，甲圖中三個燈泡聯，乙圖中三個燈泡聯，丙圖中三個燈泡聯。（均填“串”或“并”）
如圖所示的電路中，開關只控制燈L2的電路是（）
開關閉合后L1漏電，而開關斷掉后L1、L2都亮
串聯電路和并聯電路是最基本的電路，它們的實際應用十分普遍，春節的小彩燈是聯的，安裝在課室里的幾盞日光燈是聯的.
解析：春節小彩燈假如有一個熄滅，這一組的燈就會熄滅，因而是串聯的；
寢室里的燈假如有一盞熄滅，其他的燈不會遭到影響，照常工作，因而是并聯的.
節假日掛在樹上或拿來裝潢三居的小彩燈之間多是串聯的
家庭電路中的電燈、電冰柜、電視劇、電腦等都是以并聯形式聯接在電路中；還有街道兩側用于照明的路燈等。
串、并聯電路的辨識與畫圖
根據電路圖用筆劃線表示導線，把圖乙中所示的實物聯接上去，并用箭頭在電路圖中標出支路和兩個環路在開關閉合時的電壓方向.
1.(揚州期中）在下述實際電路中，各器件之間屬于并聯的是（）A.馬路邊的路燈B.手探照燈中的各節干電瓶C.中學的警鈴和開關D.新年樹上一串同亮同滅的小彩燈
如圖所示的四個電路圖中，開關閉合時，三盞燈屬于并聯關系的是（）
如圖所示的電路，若使燈L1與L2串聯，則應閉合開關，斷掉開關，若使L1與L2并聯，應閉合開關，斷掉開關.
