[!--downpath--]班級實驗者日期年月日實驗主題探索凸透鏡成像規律實驗目的：1.通過觀察和實驗，加深對虛像和實像的認識，收集凸透鏡成像規律的數據和信息

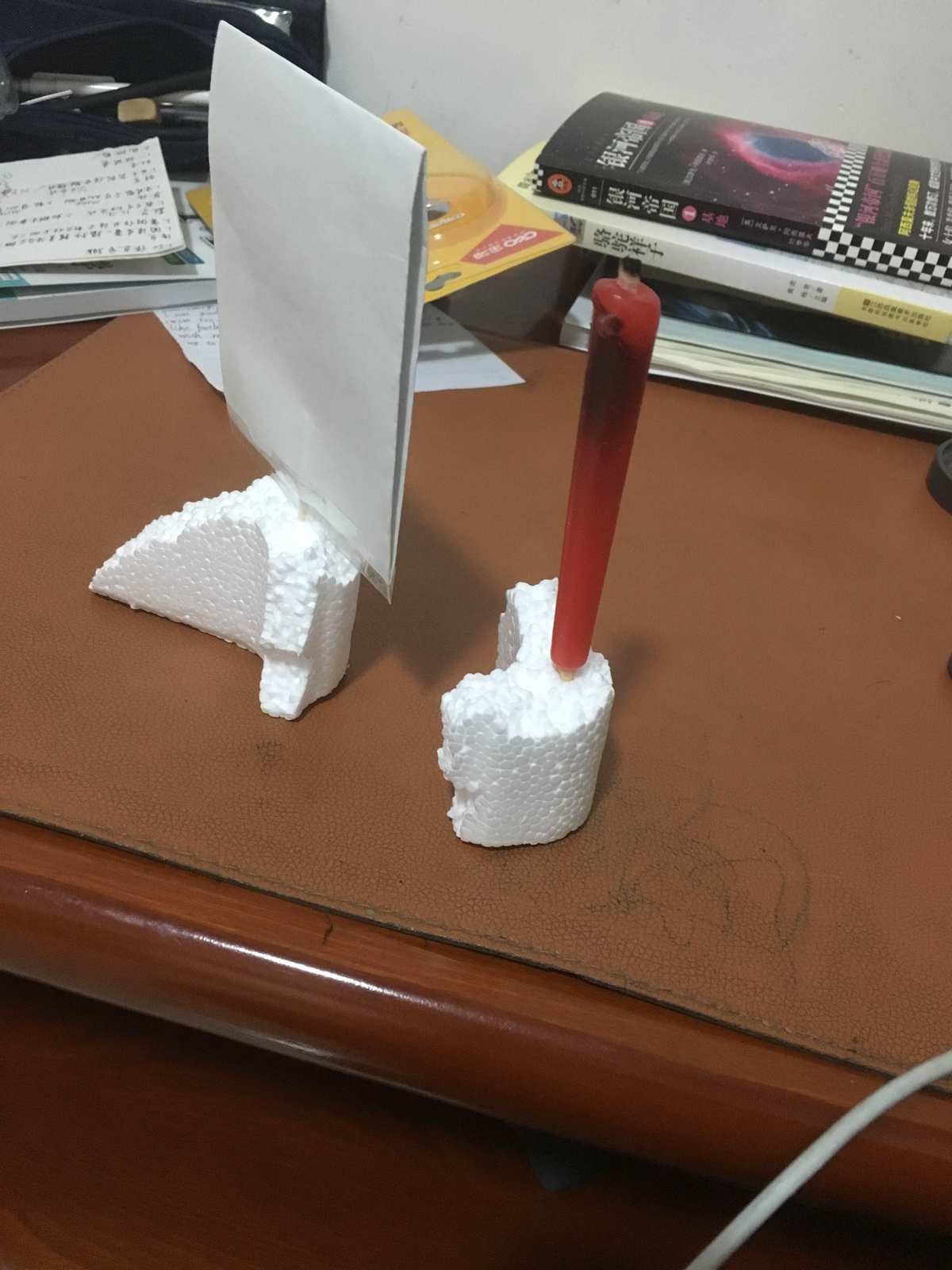

2、觀察凸透鏡成像的相關現象并收集實驗數據，總結凸透鏡成像規律的知識。 意圖：理解以下與鏡頭相關的光學術語的數學含義：焦點：； 焦距：; 物距：； 像距： ;虛像： ;實像： ;實驗設備 實驗過程： 1組裝儀器材料，并進行同軸調節。 同軸調節的方式是使燭焰中心、凸透鏡中心、光幕中心。 （或使蠟燭火焰、凸透鏡中心和光幕中心在一條平行于光具座的直線上）同軸調節的目的是：_。 2 逐步調整物距（即蠟燭與鏡頭之間的距離），連接光幕，使光幕上形成清晰的圖像，并記錄物距、像距和圖像屬性。 并嘗試做一下：當蠟燭與凸透鏡的距離為2f、f時，圖像會發生什么變化？ 4 實驗結束后，熄滅蠟燭并整理儀器。 數據采集??：凸透鏡焦距f=_實驗數物距m像距m物距與像距的關系正立或倒立虛像或實像放大或縮小的性質==f1112實驗數據分析：
1.根據以上數據，你發現了這些規律嗎？ _
2. 你能用表格總結一下你總結的規則嗎？ 資料整理：進一步探索物距圖像距離圖像大小倒像的虛實應用：
1、當蠟燭火焰通過凸透鏡在光屏上形成虛像時，如果用手或其他不透明物體按壓透鏡的上半部（或下半部、左半部、右半部），猜出光。 屏幕上的圖像可能會發生怎樣的變化？ 試試看，你的猜測對嗎？ 你知道為什么會有這樣的變化嗎？
2. 如果鏡頭固定，光幕上出現清晰的圖像，如果將物體（蠟燭火焰）移近鏡頭，又出現清晰的圖像，光幕離鏡頭是更近還是更遠？ 當物體（蠟燭火焰）遠離鏡頭時會發生什么？ 重復幾次（靠近或遠離物體（蠟燭火焰））你能得到同樣的推論嗎？通過這組實驗，你能得到什么推論？
3. 當光幕上形成清晰的圖像時，當您向左（或右、上、下）移動蠟燭火焰時，猜猜圖像將如何連接？ 試一試，你的猜測正確嗎？ 如果在光屏上形成清晰的圖像，同樣連接鏡頭，圖像會發生怎樣的變化？ 從這組實驗中你得出了什么推論？ 討論：通過這個實驗凸透鏡成像規律表格填空凸透鏡成像規律表格填空，你有什么收獲？ 請談談你的感受。 。
